Phc. IX-24 Пульсационный экстрактор фирмы Otto R York Company, Inc.:

1 - контактные устройства; 2 - распределитель; 3 - система контроля за поверхностью раздела фаз; 4 - пульсационная труба; 5 - пульсатор; б - буферная емкость; 7 - предохранительный клапан; д - воздушник. Потоки: сырье: / - легкая фаза; /V - тяжелая фаза; продукты разделения: U - тяжелый; V -легкий; III - воздух или азот

Рнс. IX-25. Вибрационный экстрактор:

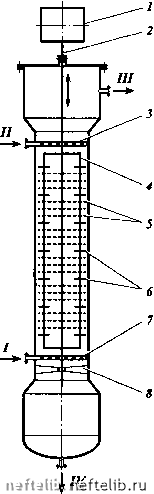

I - вариатор частоты колебаний; 2 - штанга; 3, 7 - распределители; 4 - стержень; 5 -перфорированные пластины; б - отбойные перегородки; в - нижняя опора штанги. Потоки: сырье: / - легкая фаза; /V - тяжелая фаза; продукты разделения: И - тяжелый; Ш - легкий

В тех случаях, когда плотность растворителя выше плотности исходного сырья, повышение уровня раздела фаз связано с увеличением количества растворителя в аппарате. Вместе с тем вязкость экстрактного раствора (тяжелая фаза) обычно меньше вязкости рафинатного раствора. Поэтому, когда тяжелая фаза является сплошной, то диспергирование и контактирование более вязкой легкой фазы облегчаются. В этом случае желателен более высокий уровень раздела фаз.

Аппараты ротацвошюго типа. Процесс экстракции эффективно осуществляется также в аппаратах ротационного типа, в которых для контактирования и разделения фаз используются центробежные силы.

На рис. IX-26 изображен колонный дисковый экстрактор, применяемый при очистке масел. Аппарат состоит из ряда секций, образованных в

2 4

U »

Рис. IX-20. Ротационный дисковый экстрактор:

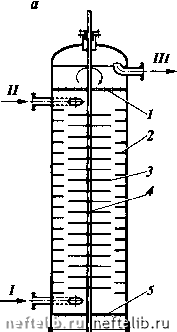

а - схема ротациоиного дискового экстрактора; б - схема контактной зоны ротационного дискового экстрактора Otto Н. York Company, Inc.; 1, 5 - распределительные решетки; 2 - кольцо статора; 3 - диск ротора; 4 - вал ротора; б - лопатки; 7 - горизонтальные кольцевые отбойники; 8 - сетка. Потоки: сырье: I -легкая фаза; Я - растворитель; Ш - легкая фаза; IV - тяжелая фаза

вертикальном цилиндрическом корпусе с помощью серии колец статора 2. Между кольцами статора размещены плоские диски 3, укрепленные на вращающемся валу 4. При вращении дисков обеспечивается хорошее контактирование фаз. В целом по аппарату создается противоточное движение легкой и тяжелой фаз.

Для повышения эффективности взаимодействия контактирующих фаз вращающиеся плоские диски могут быть оснащены лопатками б (рис. IX-26, б). Вращение такой турбинной мешалки осуществляется между двумя горизонтальными кольцевыми отбойниками 7. При этом жидкость, отбрасываемая лопатками, проходит через слой сетки 8.

На рис. IX-27 приведен центробежный экстрактор, ротор которого имеет насадку той или иной конструкции, обеспечивающую контактирование тяжелой и легкой фаз в противотоке. Легкая фаза поступает на периферию ротора 4, а тяжелая - ближе к оси вращения. Под действием центробежных сил тяжелая фаза перемещается в каналах насадки к периферии ротора, а легкая - от периферии к оси вращения. Ввод и вывод обеих

Рис. IX-27. Схема цеитробежиого экстрактора:

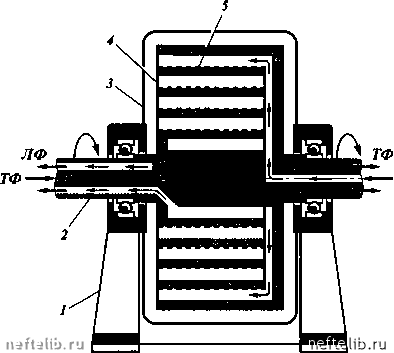

а - схема центробежного экстрактора; б - схема элемента насадки со струйным истечением; 1 - станина; 2 - вал ротора; 3 - кожух; 4 ротор; 5 - перфорированные концентрические цилиндры. Потоки: ЛФ - легкая фаза; ТФ - тяжелая фаза
