струйные и др.) большое влияние на расчет величины Ар, оказывают состояние кромок отверстий, относительный размер отверстий, а также направление ввода и вывода потока пара.

На рис. VII-13 показана зависимость общего коэффициента гидравлического сопротивления i от отношения высоты подъема клапана h к диаметру отверстия D„ для клапана "Glitsch" V-1 и плоского дискового клапана с нижним ограничением подъема. В интервале значений Л = 2-i-lO мм коэффициент гидравлического сопротивления клапана V-1 в среднем на 60 % меньше, чем у плоского дискового клапана. Это обусловлено влиянием конструкции клапана V-1, имеющего несколько отогнутые края, что увеличивает зазор между диском клапана и полотном тарелки при заданной высоте подъема клапана.

Величину общего коэффициента гидравлического сопротивления рассчитывают по уравнениям:

для клапана "Glitsch" V-1

0,0756

+ 3,12;

для плоского дискового клапана

(Л/Do)

- + 3,12.

Отличительной особенностью любой клапанной тарелки является наличие диапазона саморегулирования свободного сечения. Типовая зависимость гидравлического сопротивления сухой клапанной тарелки от скорости пара имеет три характерные области (рис. V1I-14). При малых скоростях пара клапан неподвижен, пар проходит через начальный зазор между клапаном и плоскостью тарелки (область /, клапан закрыт), гидравлическое сопротивление тарелки пропорционально квадрату скорости пара. При дальнейшем увеличении нагрузки по пару клапан начинает подниматься в тот момент (точка А на кривой), когда энергия проходящего пара оказывается достаточной для того, чтобы поднять клапан (область 11, клапан частично открыт). В этой области гидравлическое сопротивление тарелки определяется в основном массой клапана. При увеличении массы клапана гидравлическое сопротивление в области растет (линии 1, 2 и 3). После подъема клапана в крайнее верхнее положение (точка В на кривой) свободное сечение тарелки становится постоянным и гидравлическое сопротивление растет пропорционально квадрату скорости пара (область III, клапан открыт). Увеличение максимальной высоты подъема в области III приводит к снижению гидравлического сопротивления (линии 4, 5 и 6). Граничные скорости смены режимов W,.„ и

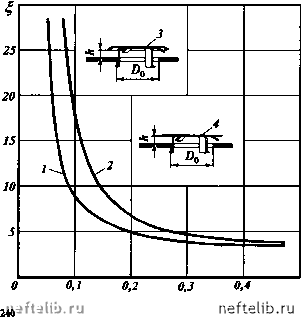

Рис. VII-13. Зависимость общего коэффициента гидравлического сопротивления от отношения высоты подъема клапана h к диаметру отверстия D„: / - кривая для клапана "Glitsch" V-1; 2 - кривая для плоского дискового клапана с нижним ограничением подъема; 3 - клапан "Glitsch" V-1; 4 - плоский дисковый клапан с нижним ограничением подъема

Рис. VII-14. Зависимость гидравлического сопротивления сухой клапанной тарелки "GUtsch" V-1 от скорости газа в колонне диаметром 140 мм при различной массе и высоте подъема клапана (по данным К. Хоппе, диаметр клапана 75 мм):

1 - масса клапана 88 г; 2 - масса клапана 116 г 3 - масса клапана 138 г; 4 - максимальная высота подъема 12 мм; 5 - максимальная высота подъема 17 мм; 6 - максимальная высота подъема 22 мм

10 8

Р 10? и/м

0,3 0,4

0,6 0,8 1,0

2,0 W, м/с

W„.„, зависят от свободного сечения тарелки, величины начального зазора, массы клапанов и максимальной высоты их подъема.

Зависимость гидравлического сопротивления сухой клапанной тарелки от скорости пара трудно представить одним уравнением. В специальной литературе для различных типов клапанов приводятся уравнения, позволяющие вести расчет во всем диапазоне изменения нагрузок.

При крайнем нижнем и крайнем верхнем положении клапанов (область / и III) гидравлическое сопротивление сухих клапанных тарелок определяется по уравнению (VII.2).

Гидравлическое сопротивление комбинированных тарелок (клапанно-ситчатых, клапанно-решетчатых) рассматривается как сопротивление любого из двух участков с параллельными потоками пара через клапан и Ос через отверстия ситчатого полотна (рис. VII-15).

Используя уравнение (VII.2) можно записать:

где к и - коэффициенты гидравлического сопротивления клапана и отверстий ситчатого полотна соответственно; и О,. - расход пара соответственно через клапан и отверстия ситчатого полотна, м/ч; и - площадь отверстия под клапаном и отверстий ситчатого полотна, м. Откуда получаем

Api2(F3600)

(Vn.3)

Рис. VII-15. Схема к расчету коэффициента гидравлического сопротивления клапанно-ситча-тых тарелок

Api2(F3600)

IcPn

Общий расход пара, проходящего через тарелку, О = О. + Ое-

(Vn.4)

(Vn.5)

Подставляя в уравнение (VII.5) выражения для расходов пара (VII.3) и (VII.4), находим гидравлическое сопротивление сухой клапанно-ситчатой тарелки:

Ар, =

3600

(Vn.6)

Приравнивая уравнение (VII.6) и выражение для потери напора на тарелке (при расчете скорости пара на суммарную площадь F = + F), получаем уравнение для расчета гидравлического сопротивления клапанно-ситчатых тарелок:

1 = -

Сопротивление слоя жидкости на тарелке

где /С < 1 - коэффициент аэрации жидкости при барботаже, зависящий от типа тарелки и свойств парожидкостной системы; - плотность жидкости, кг/м; - глубина барботируемого слоя жидкости, м. Для колпачковых тарелок (см. рис. VII-7)
