го течения, например для смешения высоковязких сред или сред с сильно различающейся вязкостью. Смеситель состоит из корпуса (рис. XVII-7, а), внутри которого установлено перемешивающее устройство (рис. XVII-7, б), представляющее собой нескольких повторяющихся модулей, повернутых друг относительно друга на угол 90°. Каждый модуль образован из отдельных перекрещивающихся полос, соединенных точечной сваркой. Ширина полос, угол их наклона и количество модулей по длине потока определяются необходимой степенью однородности потока на выходе из смесителя.

Статический смеситель, представленный на рис. XVII-8, используется главным образом для режима турбулентного течения, например для смешивания НИЗКОВЯЗКИХ жидкостей или диспергирования несмешивающихся жидкостей. Такие смесители с успехом применяются при обессоливании сырой нефти при смешивании ее с менее минерализованной пресной водой.

Для обработки питьевой и сточных вод применяются смесители, в которых направляющие перегородки не касаются друг друга и со всех сторон открыты потоку (рис. XVII-9). В зависимости от источника воды и дальнейшего ее использования необходимо добавлять в нее некоторое количество кислоты или щелочи. При нейтрализации воды может происходить образование тонкодисперсных суспензий гидроксидов металлов, которые с трудом выделяются из воды. С целью осаждения частиц из этих суспензий в стоки обычно добавляют химические флокулянты. При этом расходы смешиваемых потоков значительно различаются между собой, что требует применения эффективного смесителя, который также не должен засоряться. Как правило, в таких случаях используют смесители, изготовленные из пластмасс (полипропилена, фторопласта).

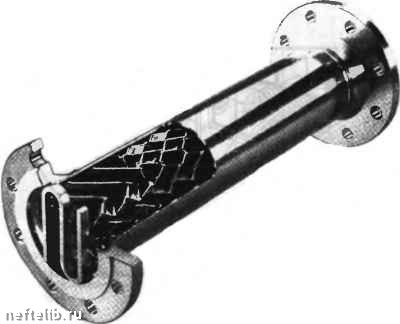

Рис XVII-8. Статический смеситель фирмы Sulzer для турбулентного режима течения

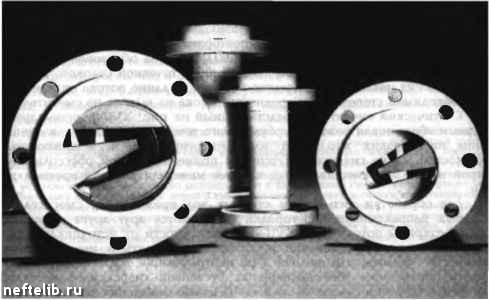

Рис. XVII4. Статические смесители фирмы Sulzer для перемешивания сред с возможным отложением осадка, изготовленные из полипропилена

Рис XVII-10. Смеситель-реактор фирмы Sulzen

1 - корпус; 2 - статический смеситель, выполненный из теплообменных труб; 3 - распределительная камера; 4 - перегородка. Потоки: / - вход теплоносителя; II - исходное сырье; III - выход теплоносителя; - продукты реакции

Переход от периодического процесса смешения в емкости с мешалкой к .непрерывному процессу с использованием статического смесителя-реактора позволяет повысить безопасность производства, существенно уменьшить габаритные размеры реактора и снизить потребление энергии. На рис. XVII-10 смеситель-реактор показан в момент установки статического смесителя. Статические смесители в таких реакторах играют роль теплообменных поверхностей и выполнены из труб, внутри которых циркулирует теплоноситель. Подобным образом удается реализовать реакторы вытеснения с заранее заданным профилем температуры по длине аппарата.

Смесители циркуляционного типа. Широкое распространение получили смесители циркуляционного типа, состоящие из емкости 1 и центробежного насоса 3, который забирает жидкость из нижних слоев и подает ее на свободную поверхность через разбрызгиватель 2, осуществляя замкнутую циркуляцию (рис. XVII-И, а). Для усиления турбулизирующего эффекта в емкость иногда помещают решетку или перфорированный трубопровод, что обеспечивает более равномерное распределение жидкости по сечению емкости.

В частности, такой способ перемешивания используют при производстве товарного нефтепродукта путем компаундирования входящих в его состав компонентов.

Более интенсивно происходит перемешивание при использовании циркуляционного насоса в сочетании с эжектором (рис. XVII-И, б). Жидкость из верхней части емкости нагнетается в сопло эжектора. Выходящий из сопла поток увлекает окружающую эжектор жидкость, смешивается с

Рис. XVII-U. Схемы циркуляционных смесителей:

а - смеситель с циркуляционным насосом; б - смеситель с циркуляционным насосом и эжектором; I - емкость; 2 - разбрызгиватель; 3 - циркуляционный насос; 4 - эжектор
