ный выше ход расчета рассматривается только как основа для понимания и оценки влияния отдельных факторов на процесс осаждения в электрическом поле.

Для практического расчета пользуются взятой из опыта продолжительностью обработки газа в электрическом поле т = 5 + 10 с. Пребывание газа в электрофильтре при длине электрополя 1 в течение времени X обеспечивается при скорости газа W = l/x.

Если секундный объем очищаемого газа (м/с), то требуемое поперечное сечение трубчатого электрофильтра составит

W 4

откуда находят число труб z принятого диаметра D.

В промышленных электрофильтрах скорость газа составляет 0,75 - 1,5 м/с при трубчатой конструкции и 0,5-1,0 м/с при пластинчатой; различие объясняется более эффективным действием электрического поля в трубах.

Для оценки степени очистки газа в электрофильтрах предлагается следующее уравнение:

Л = 1-е ,

где F - площадь осаждения; ~ секундный объем газа; - скорость движения заряженных частиц к электроду.

Мощность, потребляемая электрофильтром, рассчитывается как произведение силы тока на напряжение. С учетом расхода электроэнергии, потребляемой выпрямителями, получим

N = ---н 0,5z,

где i - удельный расход тока на единицу коронирующего электрода, А/м; 7 - общая активная длина элекродов, м; V - разность потенциалов на электродах, кВ; т - коэффициент формы кривой выпрямленного тока; Z - число выпрямителей, потребляющих практически по 0,5 кВт.

в электрическом поле электрофильтров любая частица, даже самая мелкая, получает заряд и в отличие от циклонов может быть осаждена при соответствующей продолжительности очистки. Поэтому в электрофильтрах, как и в рукавных тканевых фильтрах, можно получить степень очистки газа близкую к 100 %, так что вопрос о степени очистки здесь сводится не к технике, а к экономике. Гидравлическое сопротивление электрофильтров в несколько раз меньше, чем у циклонов и тканевых фильтров, и составляет 50*200 Па. Кроме того, по конструкции электрофильтры, в отличие от рукавных фильтров, могут быть приспособлены к любым производственным условиям (горячий газ, мокрый газ, химически активные суспензии и т.д.) путем соответствующего выбора материалов, форм электродов и методов защиты высоковольтных изоляторов.

Работу электрофильтров можно полностью автоматизировать и механизировать, а расход энергии на очистку сравнительно невелик - в среднем он составляет 0,5 - 0,8 кВтч на 1000 м газа.

Недостатком электроочистки газа являются значительные капиталовложения, обусловленные сравнительно высокой стоимостью трансформаторов и выпрямителей.

ГЛАВА XVI РАЗДЕЛЕНИЕ ГАЗОВЫХ ДИСПЕРСНЫХ СИСТЕМ

Разделение газовых дисперсных систем с выделением из них твердых частиц или капель жидкости производят с целью очистки газа или извлечения из этих систем ценных продуктов, составляющих дисперсную фазу. В последнем случае одновременно с целевым извлечением ценных продуктов происходит и очистка газа или паров.

Удаление взвешенных частиц из газовых (паровых) потоков осуществляется одним из следующих способов (рис. XVI-1):

осаждение под действием силы тяжести;

осаждение под действием инерционных сил, возникающих при резком изменении направления газового потока; осаждение под действием центробежной силы; осаждение в электрическом поле; фильтрование; мокрая очистка.

Рассмотрим работу наиболее распространенных в нефтегазопереработке инерционных, центробежных и сетчатых пыле- и брызгоулавливате-лей, а также мокрую очистку газа.

y77777Z77Z77Z7777Z77Z77,

...../

/,

7X-ZX

/IV /IV

Рис. XVI-1. Основные способы удаления частиц из газового потока:

а - осаждение под действием силы тяжести; б - осаждение под действием инерционных сил; в - осаждение под действием центробежной силы; г - осаждение под действием электрического поля; Э - фильтрование; е - мокрая очистка; \ - частица (капля) до отделения от газа; i (i" ) - частица (капля) после отделения от газа; 2 - осадительная поверхность; 3 - лопатка (перегородка); 4 - фильтрующая перегородка; 5 - оросительное устройство

Инерционная очистка газа. Этот способ очистки базируется на использовании сил инерции, возникающих при резком изменении направления движения потока запыленного газа. В этом случае более тяжелые взвешенные частицы по инерции движутся в первоначальном направлении, при этом скорость их гасится ударом о стенки каплеуловительной насадки, а частично очищенный газ продолжает движение в измененном направлении. В промышленной практике используются различные конструкции инерционных пыле- и брызгоулавливателей, отличающиеся друг от друга конструкцией пакетов каплеуловительной насадки, их компоновкой и расположением патрубков входа и выхода газа.

:::>>>>>>>

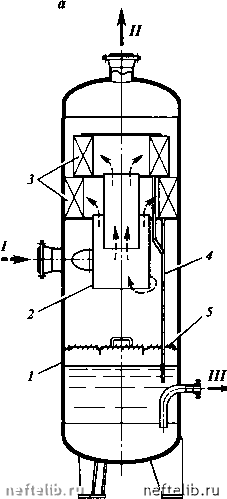

Рис. XVI-2. Инерционный газосепаратор:

а - обнщй вид; б - д - типы каплеуловительной насадки: б - уголсовая; в - желобчатая; г - жалюзийная с карманами для сбора частиц; д - жалюзийная с переменными геометрией и сечением каналов; 1 - корпус; 2 - распределительное устройство; 3 - пакеты каплеуловительной насадки; 4 - труба для отвода жидкости; 5 - успокоительная решетка. Потоки: / - исходный газ; II - очищенный газ; III - жидкость
