МАТЕРИАЛЬНЫЙ БАЛАНС РЕКТИФИКАЦИОННОЙ КОЛОННЫ

Материальный баланс ректификационной колонны может быть составлен в массовых или мольных единицах, причем соответствующие балансовые уравнения имеют один и тот же вид. При установившемся режиме работы колонны массы всех потоков остаются неизменными (рис. IV-5). Ниже рассмотрен материальный баланс в массовых единицах. Примем следующие обозначения:

F, Хр, е, tp, Op - соответственно масса сырья, массовая концентрация НКК, доля отгона, температура и количество тепла при входе сырья в колонну;

и ур и хр -соответственно масса паровой части сырья и неиспарившейся жидкости, концентрация в них НКК;

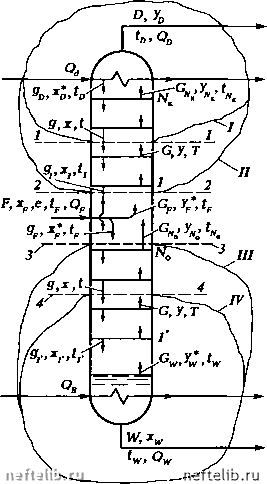

Рис. IV-5. Схема потоков ректификационной колонны, используемая для составления материальных и тепловых балансов:

/ - /V - контуры для составления балансов; 1 - 4 - сечения

Д Уо. в- ~ соответственно масса, концентрация, температура и количество тепла паров ректификата, уходящего с верха колонны;

W, xr, tr, - соответственно масса, концентрация, температура и количество тепла, отходящего с низа колонны остатка;

дд, Хд, <д - соответственно масса, концентрация и температура

жидкости (орошения, флегмы), стекающей из парциального конденсатора и находящейся в равновесии с парами Д

Np Умр np ~ соответственно масса, концентрация и температура паров, поднимающихся с верхней тарелки концентрационной части колонны;

д, X, t - соответственно масса, концентрация и температура жидкости, поступающей в произвольное сечение 1-1 верхней или 3-3 нижней части колонны;

G, у, Г - соответственно масса, концентрация и температура паров, поступающей в произвольное сечение 1-1 верхней или 4-4 нижней части колонны;

д,, X,, - соответственно масса, концентрация и температура жидкости, стекающей с нижней тарелки концентрационной части колонны;

<Jno у No no ~ соответственно масса, концентрация и температура паров, поднимающихся с верхней тарелки отгонной части колонны;

д,,, X,,, ty - соответственно масса, концентрация и температура жидкости, стекающей с нижней тарелки отгонной части колонны;

Gw yw tw - соответственно масса, концентрация и температура паров, поступающих под нижнюю тарелку отгонной части колонны и находящихся в равновесии с остатком W;

О J - тепло, отнимаемое на верху колонны (тепло орошения);

Од - тепло, подводимое в низ колонны (тепло кипятильника). Материальный баланс будет иметь вид: для всей колонны

F = D + W,

для НКК

Fxp = Dyo + Wx.

Подставив в последнее уравнение вместо W величину F - D, получим Fxp = Dy+[F-D)x.

Тогда относительный отбор ректификата составит е = - = . (IV.1)

Соответственно относительный отбор остатка составит

l-e = = l-i=.2. (IV.2)

Из уравнений (IV. 1) и (IV.2) следует, что внешние потоки колонны и концентрации в них компонентов - взаимосвязанные величины и не могут устанавливаться произвольно.

Приведенные уравнения позволяют определить массовые расходы ректификата D и остатка W при заданных производительности колонны F, составе сырья х и четкости ректификации: концентрациях ув

и Xvy.

УРАВНЕНИЕ РАБОЧЕЙ ЛИНИИ

Для выявления связи между потоками в любом сечении ректификационной колонны (масса, тепло и концентрации) следует мысленно разрезать колонну в соответствующем сечении. Отделить одну часть колонны от другой. Заменить отделенную часть соответствующими потоками массы и тепла и затем составить материальные, а в случае необходимости и тепловые балансы для рассматриваемой части колонны. Проводя подобные расчеты для нескольких сечений колонны, можно проследить за изменением потоков массы и тепла по высоте аппарата.

Уравнение рабочей линии для верхней части колонны. Рассмотрим уравнения материальных балансов для части колонны, находящейся выше сечения 1-1 (см. рис. IV-5). Запишем материальные балансы:

общий

G = д + D или G - д = D (IV.3)

и для НКК

Gy=gx + Оуо. (IV.4)

Из уравнения (IV.3) следует, что при стационарном режиме работы колонны (потоки массы не изменяются) разность потоков пара и жидкости в любом сечении верхней части колонны - величина постоянная, равная массе потока ректификата D, т.е. G > д. Следовательно, при увеличении или уменьшении одного из потоков (пара или жидкости) второй поток изменяется соответственным образом.

Уравнения (IV.3) и (IV.4) устанавливают зависимость между массами и составами паров и жидкости, проходящих через одно и то же сечение 1-1 колонны. Из этих уравнений следует, что масса потока паров G равна массе потоков ректификата D и флегмы д, а соответственно масса НКК в парах Gy равна массе НКК в ректификате Оуо и флегме дх. Таким образом, пары, поднимающиеся с любой тарелки в верхней части колонны, можно рассматривать как состоящие из двух частей: паров верхнего целевого продукта (ректификата) и сопутствующих паров, масса и состав которых равны массе и составу встречной флегмы. Следует отметить, что в ряде случаев масса сопутствующего потока паров может значительно превышать массу потока ректификата.

Приняв во внимание уравнение (IV.3), можно также уравнение (IV.4) записать в следующем виде:
