ющего коллектора 9 снабжен предохранительной разрывной мембраной 12, срабатывающей при давлении свыше 0,075 МПа.

В целях сокращения пиковых нафузок по пару при десорбции слой адсорбента в адсорбере может быть разделен по высоте на две части секционирующей перегородкой 13.

В адсорберах с неподвижным слоем адсорбента все стадии процесса протекают в определенной последовательности в одном аппарате и для непрерывной работы установки приходится иметь несколько аппаратов, работающих по определенному циклу. Непрерывность работы такой установки обеспечивается тем, что производительность стадии адсорбции точно соответствует суммарной продолжительности стадий десорбции, сушки и охлаждения. Если продолжительность стадий десорбции, сушки и охлаждения превышает продолжительность стадии адсорбции, то непрерывность работы установки достигается применением двух и большего числа адсорберов.

В соответствии со схемой, показанной на рис. VIII-8, в течение стадии адсорбции разделяемая газовая смесь поступает в один из адсорберов, при этом извлекаемые компоненты адсорбируются, а сухой газ удаляется из аппарата. В то же время в другой адсорбер, где уже завершилась стадия адсорбции, вводится водяной пар для десорбции извлеченных компонентов, направляемых сначала в конденсатор-холодильник и далее в водоотделитель. Затем подают нафетый воздух для сушки адсорбента, а потом холодный воздух для окончательной подготовки адсорбента к последующему циклу адсорбции.

Переключение адсорберов осуществляется автоматически при помощи регулятора, работающего по заданному фафику.

На рис. VIII-9 приведен циклический фафик работы адсорберов.

В случае адсорбционного разделения жидкого исходного сырья принципиальная схема установки с переключающимися адсорберами остается

VIII

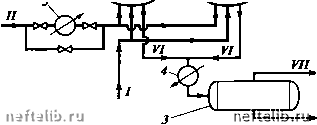

Рве. VIII-8. Схема адсорбционной установки с двумя адсорберами:

1, 2 - адсорбер,- 3 - водоотделитель; 4 - холодильник; 5 - нагреватель. Потоки: / - исходный газ; Я - воздух на сушку и охлаждение; Ш - водяной пар на десорбцию; IV - воздух из десорберов; V - сухой газ; V/ - смесь паров воды и адсорбата; VU - адсорбат; VIII -вода

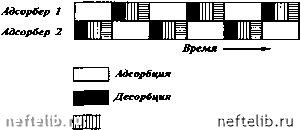

Рве. VIII-9. Циклический график работы адсорберов

щ Сушка адсорбента i i Охлаждение адсорбента

такой же. В качестве десорбирующего агента в этом случае используют различные растворители, которые могут применяться и для охлаждения адт сорбента.

Адсорберы с движущимся слоем адсорбента применяются для извлечения этилена из его смеси с водородом и метаном, водорода из смеси газов и т.п. В этом случае процесс ведется непрерывно и каждая его стадия осуществляется в определенном аппарате или части аппарата, причем адсорбент последовательно перемещается между отдельными аппаратами по системе пневмотранспорта. В качестве адсорбента часто применяется фа-нулированный активированный уголь.

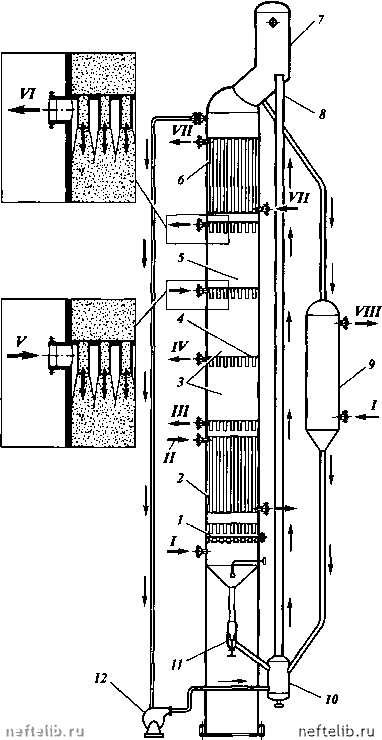

Схема адсорбера с движущимся сплошным слоем адсорбента для разделения смеси газов представлена на рис. VIII-10. Аппарат комбинированный, состоит из отдельных зон, в которых осуществляются адсорбция, десорбция, нафев и охлаждение адсорбента. Через аппарат непрерывно перемещается сплошным слоем под действием силы тяжести сверху вниз поступающий из бункера 7 фанулированный адсорбент. Он последовательно проходит через соответствующие зоны аппарата, в которых протекает тот или иной процесс.

Отработанный адсорбент с низа аппарата через питатель /, регулирующий количество циркулирующего в системе адсорбента, направляется в сборник 10 пневмоподъемника, куда газодувкой 12 подается транспортирующий газ. Далее адсорбент под воздействием газового потока поднимается в верхний бункер 7, откуда вновь направляется в верхнюю часть адсорбера.

В различных сечениях аппарата имеются четыре распределительные тарелки 4, обеспечивающие равномерное движение встречных потоков адсорбента и газа по всему сечению. Эти же распределительные приспособления используются для сбора газа, отделенного от адсорбента, и вывода его из аппарата.

Исходный газ, подлежащий разделению, условно рассматриваемый как состоящий из смеси легкой и тяжелой фракций, направляется под распределительную тарелку, равномерно распределяется по всему сечению аппарата и вступает в контакт с движущимся слоем адсорбента. Через трубки распределительной тарелки газ поступает в верхнюю адсорбционную зону 5, где в противотоке с адсорбентом происходит адсорбция. Из верхней части этой зоны отводится легкая фракция. По мере перемещения газа вверх в адсорбционной зоне происходит массообмен, в результате которого подлежащие извлечению молекулы газа вытесняют с поверхности адсорбента менее активные молекулы легкой фракции, в конечном счете с вер-
