Вид А

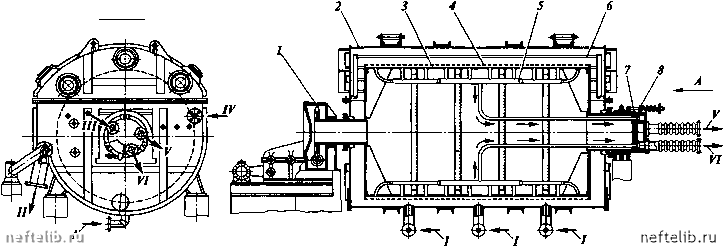

Рис. XIII-9. Конструкция барабанного вакуум-фильтра:

/ - привод; 2 - корпус; 3 - барабан; 4 - фильтровальная ткань; 5 - отводные трубки; б - жидкости; 7 - вращающийся диск; 8 - сменный диск распределительной головки. Потоки: / - отдувкн; IV - инертный газ; V - промывной фильтрат; VI - фильтрат

коллектор для подачи промывной суспензия; И - осадок; III - газ

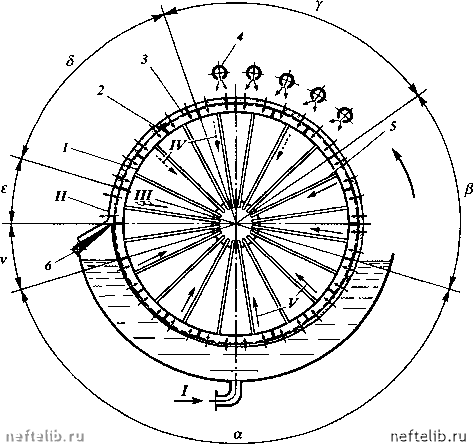

Рис. XIII-10. Схема работы барабанного вакуум-фильтра:

1 - барабан; 2 - продольные перегородки; 3 - фильтровальная ткань; 4 - коллектор для подачи промывной жидкости; 5 - отводные трубки. Потоки: / - суспензия; II - осадок; III - газ отдувки; IV - промывной фильтрат; V - фильтрат

Чтобы уменьшить вязкость суспензии и повысить селективность кристаллизации парафинов и размеры кристаллов, сырье разбавляют специальной смесью растворителей. При этом над суспензией находятся пары этих растворителей, поэтому фильтрование ведут в атмосфере инертного газа, чтобы избежать образования взрывоопасных смесей с воздухом; в целях уменьшения его расхода инертный газ возвращается на рециркуляцию. Промывку осадка (гача) ведут смесью тех же растворителей.

В вакуум-сборниках 4 и 6 фильтрат (раствор масла) и промывная жидкость отделяются от инертной парогазовой смеси, а последняя, пройдя через каплеотбойники 5, всасывается вакуум-компрессором 8 и подается под крышку корпуса фильтра, а также через распределительную головку в секцию отдувки осадка.

Генератор инертного газа 7 служит для заполнения газом системы и для пополнения потерь газа. Уровень суспензии в корыте фильтра поддерживается постоянным при помощи регулятора 2, воздействующего на кла-

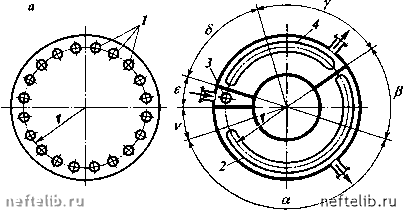

Рис. XIII-11. Схема распределительной головки барабанного вакуум-фильтра:

а - вращающийся диск цапфы; б - диск распределительной головки; 1 - отверстия для присоединения отводных трубок; 2 - окно для отвода фильтрата; 3 - отверстие для подвода газа отдувки; 4 - окно для отвода промывного фильтрата

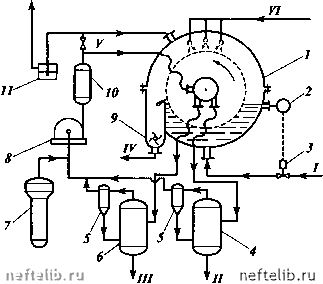

Рис. XIII-12. Схема установки герметизированного барабанного вакуум-фильтра:

I - фильтр; 2 - регулятор уровня; 3 - регулируемый клапан; 4 - вакуум-сборник; 5 - каплеотбойник; 6 - вакуум-сборник промывного фильтрата; 7 - генератор инертного газа; 8 - вакуум-компрессор; 9 - шнек; 10 - холодильник;

II -гидравлический затвор. Потоки: / - суспензия; II - фильтрат; III - промывной фильтрат; IV - осадок (гач); V - инертный газ; VI - промывная жидкость

пан 3 на линии ввода суспензии в фильтр. Гидравлический масляный затвор служит для предохранения установки от чрезмерного роста перепада давления после вакуум-компрессора, на которое не рассчитан корпус фильтра.

Подобные барабанные вакуум-фильтры применяются также при обез-масливании парафинов и церезинов.
