транспортера заполнено полочными блоками, образованными из наклонных параллельных пластин, расположенных вдоль течения жидкости. Расстояние между смежными пластинами составляет 50+70 мм, угол наклона к горизонту 45° и выше, что определяется условиями нормального сползания осадка с пластин. Уменьшение высоты слоя отстаивания в многополочных нефтеловушках позволяет сократить продолжительность отстаивания нефтепродуктов, выделившихся из сточных вод а также замедлить турбулентное перемешивание рабочего потока конвекционными и плотностными токами, вследствие чего повышается эффективность очистки. В настоящее время многополочные нефтеловушки могут быть рекомендованы для очистки нефтесодержащих сточных вод от светлых нефтепродуктов, не имеющих в своем составе высоковязких загрязнений (тяжелая нефть, смолы, мазут, парафин), которые налипают на поверхности пластин полочных блоков, что затрудняет работу аппарата.

Радиальные нефтеловушки представляют собой железобетонные заглубленные открытые резервуары цилиндрической формы с коническим днищем. В конструкции, представленной на рис. XII-5, а, применена новая система распределения сточной воды, коаксиально-козырьковый водораспределитель 1, позволяюищй в значительной степени повысить коэффициент использования объема сооружения. Эмульсия движется в радиальном направлении от центра к периферии с постоянно уменьшающейся скоростью. Для удаления с поверхности воды всплывших нефти и нефтепродуктов и образовавшегося на дне осадка нефтеловушка оборудована вращающейся фермой 5, установленной радиально, с нефтесборными 9 и донными 4 скребками. Нефтесборные скребки 9 поддерживаются в вертикальном положении противовесом /5 и с помощью шарнира 14 соединяются с вращающейся фермой (рис. XII-5, б). Верхняя кромка нефтесборных скребков выступает над поверхностью жидкости и при движении скребков перемещает пленку нефти или нефтепродукта к нефтесборному желобу 12. Для облегчения удаления собранной нефти или нефтепродукта над нефтесбор-ным желобом расположен трубопровод 13 с брызгальными насадками. Выпавший нефтешлам сгребается к центральному приямку 3, из которого откачивается насосом в шламонакопитель.

Нефтеловушки этого типа запроектированы диаметром 24 и 30 м. Расчетная пропускная способность нефтеловушки диаметром 30 м составляет 1100 м/ч. При использовании радиальных нефтеловушек обеспечивается значительная экономия капитальных и эксплуатационных затрат, улучшается качество очистки сточных вод и упрощается работа эксплуатационного персонала.

Отстойники. В горизонтальном отстойнике для эмульсий, схема которого представлена на рис. XII-6, обе жидкости после разделения могут быть выведены из аппарата, поэтому отстойник работает непрерывно. Перфорированная перегородка 2 равномерно распределяет поток по сечению отстойника и предотвращает возмущение жидкости в отстойнике струей эмульсии, поступающей в аппарат.

Уровень раздела легкой и тяжелой жидкости поддерживается регулятором уровня или гидравлическим затвором (сифон, "утка"). Высота гидравлического затвора h и уровни тяжелой Л, и легкой Лд жидкостей связаны следующим уравнением, вытекающим из законов гидростатики:

(К - К)рл9 + крт9 = Лр,д,

откуда высота гидрозатвора равна

h = К(1 - рд/р,) + ЛдРд/р,.

Для разделения смеси нефтепродукта и воды Рд /р представляет собой относительную плотность нефтепродукта по отношению к воде при данном температурном режиме работы аппарата.

Рис. ХП-5. Радиальная нефтеловушка:

а - поперечный разрез; б - различные стадии работы нефтесборных скребков; 1 -коаксиально-козырьковый водораспределитель; 2 - центральная опора; 3 - приямок; 4 - донные скребки; 5 - ферма; б - корпус; 7 - погружные стенки; 8 - водосборный лоток; 9 - нефтесборные скребки; 10 - центральный привод скребкового механизма; И - ходовой мостик; 12 - нефтесборный желоб; 13 - трубопровод с брызгальными насадками; 14 - шарнир; 15 - противовес. Потоки: 1 - сточная вода; 11 - очищенная вода; 111 - нефть; /V - шлам

Производительность горизонтальных отстойников может быть увеличена путем размещения в зоне отстаивания параллельных наклонных пластин. Поперечный разрез такого аппарата - напорного нефтеотделителя показан на рис. XII-7. Подача нефтесодержащей воды на очистку и отвод очищенной воды производится через штуцера, расположенные по центру торцовых днищ аппарата. Параллельные пластины в нефтеотделителе рас-

4» \н

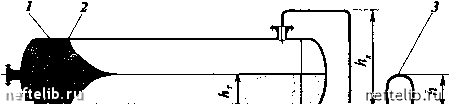

Рис. ХП-в. Схема отстойника для разделения эмульсий:

; - корпус; 2 - перфорированная перегородка; 3 - гидравлический затвор. Потоки: 1 - эмульсия; и - легкая жидкость; 111 - тяжелая жидкость

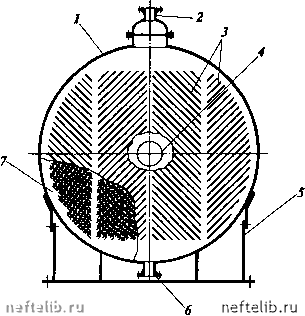

Рис. ХП-7. Поперечный разрез валорного нефтеотделителя:

1 - корпус; 2 - штуцер для отвода уловленной нефти;

3 - параллельные пластины;

4 - пггуцер для отвода очищенной воды; 5 - опора;

6 - штуцер для отвода осадка;

7 - перфорированная перегородка
