ДВИЖЕНИЕ ПОТОКА ГАЗА (ПАРОВ ИЛИ ЖИДКОСТИ) ЧЕРЕЗ ВЗВЕШЕННЫЙ СЛОЙ ЗЕРНИСТОГО МАТЕРИАЛА

При восходящем потоке газа (паров или жидкости) через плотный слой зернистого материала при увеличении скорости потока растет сопротивление слоя и ослабляется взаимное давление частиц. При достижении некоторого критического значения скорости сопротивление слоя становится равным его весу, частицы перестают оказывать взаимное давление, слой переходит во взвешенное состояние, частицы получают возможность перемещаться в пределах слоя. При дальнейшем увеличении скорости потока W >W расстояние между частицами увеличивается, порозность слоя е возрастает, вызывая тем самым снижение скорости потока в поровом канале (Wq = W/г), а следовательно, и силы, действующей на частицу, до значения, равного ее весу. Тогда восстанавливаются условия состояния взвешенного слоя, но уже при новом, большем значении его пороз-ности е.

При дальнейшем увеличении скорости потока слой расширяется. В пределе его расширения порозность слоя стремится к значению е = 1, когда расстояние между частицами становится столь значительным по сравнению с их размерами, что концентрация частиц в данном объеме 1-е будет несоизмеримо мала. Практически пределом существования взвешенного слоя является скорость потока, равная скорости витания данной частицы W,; при скорости выше поток выносит частицы из слоя и последний прекращает свое существование.

Во взвешенном слое вследствие некоторой неравномерности скорости потока в различных сечениях слоя частицы интенсивно и хаотически перемешиваются внутри слоя. Взвешенный слой зернистого материала называют также кипящим или псевдоожиженным слоем. Подобное наименование возникло потому, что взвешенный слой зернистого материала обладает подвижностью, текучестью, вязкостью, способностью к отстаиванию более крупных частиц и другими особенностями, характерными для жидкостей, да и по внешнему виду он похож на кипящую жидкость.

Интенсивное перемешивание частиц во взвешенном слое обусловливает высокую эффективность проходящих процессов: значительно возрастает скорость внешней диффузии, эффективнее протекает теплообмен между потоком и частицами, между частицами и соприкасающейся с ними поверхностью, легко обеспечивается выравнивание температур в большом объеме слоя и т.д.

Вместе с тем в связи с интенсивным перемешиванием частиц взвешенному слою свойствен и ряд недостатков, среди которых уменьшение движущей силы процесса, износ твердых частиц, эрозия аппар>атуры и др.

При скорости потока, недостаточной для взвешивания частиц, объем

слоя, его высота Hq, а следовательно, и порозность Eq являются неизменными. При скорости, превышающей начало псевдоожижения, но недостаточной для выноса частиц из слоя, Vl <W <W, его объем, высота Я и порозность е увеличиваются, но при этом в аппарате постоянного сечения остается неизменным соотношение

(1-ео)Яо=(1-е)я.

Для плотного и взвешенного слоев характерна зависимость между

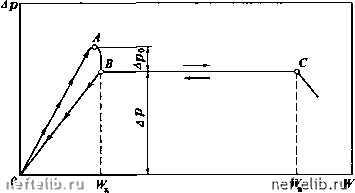

Рис. XVIII-2. Зависимость перепада давления в слое от скорости потока

скоростью ожижающего потока и гидравлическим сопротивлением слоя (перепадом давления); принципиальный характер такой «кривой псевдоожижения» проиллюстрирован графиком, приведенным на рис. XV1II-2. Левая часть графика, представленная линиями OA и ОВ, соответствует движению ожижающего агента через неподвижный слой, когда с увеличением скорости потока сопротивление слоя растет. В точке В сопротивление слоя оказывается равным его весу и слой переходит во взвешенное состояние; соответствующее этой точке значение скорости называют критической скоростью или скоростью начала псевдоожижения. Перепад давления в точке А перед началом псевдоожижения превышает вес слоя на величину «пика давления» Аро, затрачиваемую потоком на преодоление сил сцепления между частицами. Величина Аро зависит от плотности упаковки частиц, формы и состояния их поверхности.

При дальнейшем увеличении скорости потока перепад давления в слое остается неизменным, и линия «кривой псевдоожижения» идет параллельно оси абсцисс. Постоянство значения перепада давления в слое (участок BQ характеризуется равенством гидродинамического давления и веса слоя, приходящегося на единицу площади его поперечного сечения, и сохраняется до значения W„ соответствующего скорости витания, выше которой частицы уносятся из слоя и наступает режим пневмотранспорта. В этом случае масса частиц в слое уменьшается и, следовательно, снижается гидравлическое сопротивление слоя.

Плотному слою на графике соответствуют линии OA и ОВ. Линия OA получена при постепенном увеличении скорости газа и соответствует перепаду давления в плотном слое, когда частицы слоя характеризуются первоначальной, более плотной упаковкой и меньшей порозностью. Линия ОВ соответствует перепаду давления в плотном слое, который образуется в результате постепенного снижения скорости потока при переходе от взвешенного слоя к плотному.

Перепад давления, соответствующий весу слоя, приходящегося на единицу площади его поперечного сечения, равен

Ар = Яод(р, -p)(l-eo).

где Рт и р - соответственно плотность твердых частиц и потока.

Зная вес слоя Ндр - р)1 - EqJ и используя уравнение (XVIII.14),

можно определить критическую скорость начала псевдоожижения .

Выражение для зависит от того, какое значение X принято в уравнении (XV1II.14) при определении Ар - по уравнению (XVIII.12) или (XVIII. 13); этим во многом объясняются различия в окончательном уравнении для определения , с которыми приходится сталкиваться при изучении специальной литературы.

Приняв, как это предложено О.М. Тодесом, для Ар расчетное уравнение (XVIII. 15), запишем:

Нод(рт -p)(l-eo

1-ео

4

После преобразований получим уравнение для определения критической скорости начала псевдоожижения

Re. = -

1-ео 4

1,75

(XVIII. 17)

где Re=Wdp/\i - критерий Рейнольдса, соответствующий скорости

- начала псевдоожижения; Аг= gdp,. -р)р/ц - критерий Архимеда.

При беспорядочной засыпке слоя значение его порозности Ео лежит в пределах от 0,35 до 0,45, и в среднем можно принять, что Eq = 0,4; тогда уравнение (XVIII. 17) запишем в виде

Аг

1400 + 5,22>/аг

(XVIII. Ш)

Для определения скорости потока W, необходимой для достижения порозности слоя е, наиболее удачной является формула О.М. Тодеса, В.Д. Горошко и Р.Б. Розенбаума, справедливая для ламинарного, переходного и турбулентного режимов:

Re =

4,75

18+0,6

4,75

(XVIII. 19)

При Ео = 0,4 эта формула совпадает с уравнением (XVIII. 18). Это же уравнение, решенное относительно е, позволяет определить порозность взвешенного слоя при выбранном гидродинамическом режиме:

18Re+0,36Re

(XVIII.20)

Для гидродинамической характеристики псевдоожиженного слоя часто используют понятие «число псевдоожижения», которое представляет собой
