Кожухотрубчатые теплообменные аппараты с температурным компенсатором. В этих аппаратах для частичной компенсации температурных напряжений используют специальные гибкие элементы (расширители, компенсаторы), расположенные на корпусе.

Вертикальный кожухотрубчатый испаритель с неподвижными трубными решетками (рис. XXII-4) отличается установкой между двумя частями кожуха 4 линзового компенсатора 3. В аппаратах подобного типа исполь-

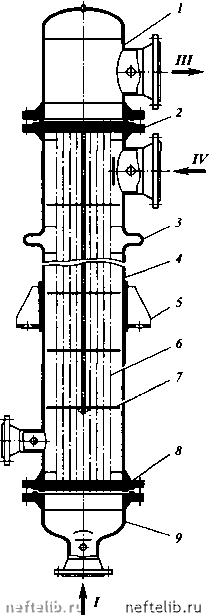

Рис. XXII-4. Вертикальный кожухотрубчатый испаритель с неподвижными трубными решетками и температурным компенсатором на корпусе:

1 - распределительная камера; 2, 8 - трубные решетки; 3 - компенсатор; 4 - кожух; 5 - опора; б - теплообменная труба; 7 - поперечная «сплошная» перегородка; 9 - крышка. Потоки: / - испаряющаяся среда; Я - конденсат; Ш - парожидкостная смесь; TV - водяной пар



зуют одно- и многоэлементные линзовые компенсаторы, однако применять компенсаторы с числом элементов более четырех не рекомендуется, так как резко снижается сопротивление кожуха изгибу.

Кожухотрубчатые теплообменники с U-образными трубками (см. рис. XXII-5) имеют одну трубную решетку, в которую ввальцованы оба конца U-образных трубок, что обеспечивает свободное удлинение трубок при изменении их температуры. Преимущество теплообменников с U-образными трубками - отсутствие разъемного соединения внутри кожуха, что позволяет успешно применять их при повышенных давлениях. Недостатком таких аппаратов является трудность чистки внутренней и наружной поверхности труб, вследствие которой они используются преимущественно для чистых продуктов.

Испаритель с паровым пространством (рибойлер) (рис. XXII-6) со-

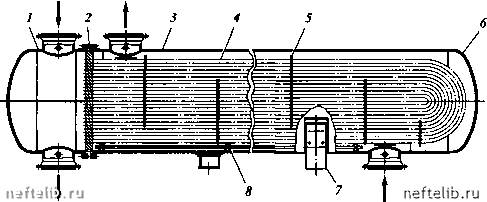

Рис. ХХП-5. Кожухотрубчатый теплообменник с U-образными трубками:

1 - распределительная камера; 2 - трубная решетка; 3 - кожух; 4 - теплообменная труба; 5 - поперечная перегородка; б - крышка кожуха; 7 - опора; 8 - катковая опора трубчатого пучка

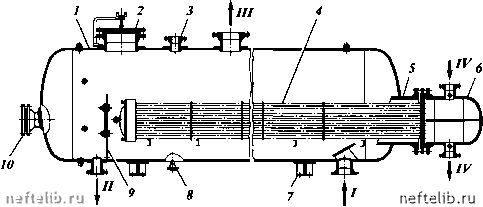

Рис. ХХП-б. Испаритель с паровым пространством (рибойлер):

} - кожух; 2 - люк; 3 - штуцер предохранительного клапана; 4 - трубчатый пучок; 5 - горловина; б - распределительная камера; 7 - опора; 8 - штуцер дренажа; 9 перегородка 10 - люк для троса лебедки. Потоки: / - испаряемая жидкость; II - остаток; III - пары; IV - теплоноситель



стоит из кожуха 1 и одного - трех трубчатых пучков 4. Для обеспечения достаточной поверхности зеркала испарения и объема парового пространства расстояние от верха сливной перегородки 9 до верхней части кожуха 1 принимают не менее 1/3 диаметра кожуха. Уровень жидкости в испарителе поддерживается сливной перегородкой 9, имеющей зубчатую кромку для равномерного перелива жидкости. В испарителях с паровым пространством применяют такие же трубчатые пучки, как у аппаратов с плавающей головкой или и-образными трубками. При этом диаметр неподвижной трубной решетки несколько больше, что необходимо для того, чтобы плавающая головка в собранном виде могла свободно пройти через горловину 5 при демонтаже.

Кожухотрубчатые теплообменные аппараты с двойными трубками (рис. XXII-7). В таких аппаратах имеются две трубные решетки, размещенные с одной стороны аппарата. В одной трубной решетке развальцованы трубы меньшего диаметра, верхние концы которых открыты, в другой трубы большего диаметра, нижние концы которых заглушены. Такая конструкция обеспечивает независимое удлинение труб.

В аппаратах этого типа одна из теплообменивающихся сред поступает через штуцер в пространство между крышкой и верхней трубной решеткой, откуда направляется вниз по трубкам малого диаметра. По выходе из них поток возвращается по кольцевому пространству между трубками, собирается в пространстве между трубными решетками, а затем выводится из аппарата.

Кожухотрубчатые теплообменные аппараты с витыми трубками используют в нефтегазопереработке для теплообмена между средами, одна из которых находится под высоким давлением. На рис. XXII-8 показан аппарат, предназначенный для охлаждения и частичной конденсации природного газа. Теплообменник представляет собой цельносварную конструкцию, состоящую из кожуха 1, трубных решеток 2, в которых закреплены медные или стальные трубки 3, спирально накрученные на сердечник 4. Сердечник выполняет роль катушки для навивки труб и одновременно используется как несущая деталь, разфужающая корпус и трубные решетки. Природный газ под давлением до 5 МПа и с температурой -Ь70 °С движется внутри трубок, а метановая фракция при температуре - 42 °С и давлении 4,2 МПа подается в межтрубное пространство.

Эффективность кожухотрубчатых теплообменных аппаратов повышается с увеличением скорости движения теплообмениваюшихся потоков и степени их турбулентности.

При неизменной производительности аппарата увеличение скорости движения жидкости в трубках достигается размещением в крышках распределительной камеры перегородок, что изменяет число ходов потока жидкости, проходящей через трубки. В промышленной практике используют аппараты с различным числом ходов, исходя из технологической потребности установки.

Для повышения скорости движения потоков в межтрубном пространстве и обтекаемости поверхности теплообмена, создания большей турбулентности потоков и организации движения теплоносителя в направлении, перпендикулярном к оси труб, в кожухотрубчатых теплообменных аппаратах устанавливают специальные поперечные перегородки. Они выполняют также роль опор трубчатого пучка, фиксируют трубы на заданном расстоянии одна от другой и уменьшают вибрацию труб.
