реакторе размещены два слоя катализатора, через которые сверху вниз проходит сырье. Каждый слой катализатора защищен от динамического воздействия потока среды слоем фарфоровых шаров 6.

В верхней части реактора установлена распределительная тарелка 1 с патрубками, под которой размещено фильтрующее устройство 2, состоящее из цилиндрических корзин, погруженных в слой катализатора. Корзины сварены из прутка и обтянуты сбоку и снизу сеткой. Сверху корзины открыты. В корзинах и верхней части слоя катализатора задерживаются продукты коррозии и механические примеси.

Верхний слой катализатора поддерживается колосниковой решеткой 4, на которой уложены два слоя сетки и слой фарфоровых шаров. В пространстве между верхним и нижним слоями катализатора находится коллектор 5 для ввода пара.

В нижней части реактора размещен слой фарфоровых шаров, служащих опорой для нижнего слоя катализатора и обеспечивающий равномерный вывод продуктов реакции из аппарата. В верхнем днище имеются три штуцера для установки многозонных термопар 12, контролирующих температурное поле в слое катализатора, кроме того, предусмотрена термопара в средней части реактора.

Катализатор выгружается из верхнего слоя через штуцер Ив стенке аппарата, из нижнего слоя через дренажную трубу и штуцер в нижнем днище 9. В стенке реактора между верхним и нижним слоями катализатора установлен люк. В нижней части имеются скобы для удобства обслуживания и ремонта.

Для аппаратов со стационарным слоем катализатора разработаны специальные энергосберегающие катализаторы, совмещающие функции катализатора и массообменной насадки. Применение таких катализаторов в реакторах позволяет снизить гидравлическое сопротивление насыпного слоя и энергозатраты при прохождении потока через слой, интенсифицировать тепло- и массообмен, повысить степень использования объема гранулы и увеличить срок эксплуатации катализатора. На рис. XXIV-3 показаны формы энергосберегающих катализаторов, выпускаемых ОАО "Рязанский НПЗ". Гранулы катализатора имеют форму цилиндров, одно- и многоканальных трубок, колец, звезд, размер гранул изменяется от 2,0 до 6,5. Энергосберегающие формованные катализаторы обладают высокой механической прочностью, что позволяет использовать в процессе его пневмо-транспортные загрузку и выгрузку.

В "Ярсинтезе" для реакционно-ректификационных аппаратов при производстве метил-трет-бутилового эфира разработаны сульфоионитные катализаторы в форме цилиндров или колец размером 5-20 мм, позволяющие по сравнению с обычными катализаторами с размерами частиц до 0,5 мм в 10 - 20 раз увеличить линейные скорости потоков в слое.

Рис. XXIV-3. Форма гранул энергосберегающего катализатора, выпускаемого ОАО Рязанский НПЗ"

в промышленной практике также применяются пустотелые цилиндрические или змеевиковые реакционные аппараты с поверхностным теплообменом, характеризующиеся политропическими условиями ведения процесса. В качестве примера использования такого типа реакторов можно привести реактор для полимеризации этилена под высоким давлением. Тепло реакции из аппарата отводится испаряющейся водой в пароводяной рубашке, расположенной на боковой поверхности реактора. Для выравнивания температуры в реакторе и лучшего теплообмена с его внутренней поверхностью в аппарате размещают перемепшвающее устройство.

В качестве реакторов процессов термического крекинга и пиролиза используются змеевики, размещаемые в трубчатых печах. В этом случае эндотермическое тепло реакции в аппарате компенсируется подводом тепла от дымовых газов через поверхность змеевика печных труб. Для осуществления пиролиза жидкого и газообразного нефтяного сырья используются многопоточные печи с жаропрочными трубами, позволяющими вести процесс при температуре 750 - 850 °С.

К аппаратам политропического типа относятся реакторы, выполненные в виде кожухотрубчатых теплообменных аппаратов, у которых обычно трубное пространство заполнено фанулированным катализатором и является таким образом реакционным объемом, а через межфубное просфанство пропускается агент, осуществляющий теплообмен через поверхность трубок. Такое консфуктивное оформление реактора позволяет иметь сравнительно развитую поверхность теплообмена и небольшой толщины в направлении потока тепла слой катализатора, а следовательно, и сравнительно небольшое различие температур в слое катализатора. Последнее обстоятельство является особенно важным для реакций, которые эффективно протекают только в узких температурных пределах.

В аппаратах, где реакции экзотермические и температурный режим относительно невысок, отвод тепла зачастую осуществляют водой, испаряющейся в межфубном пространстве. Использование испаряющейся воды в качестве теплоагента позволяет иметь заданную температуру в любой части теплообменной поверхности, изменяя давление испаряющейся воды, можно регулировать температурный режим процесса. При изменении давления в межфубном просфанстве изменяется температура кипения воды, разность температур между теплообменивающимися средами, а следовательно, и теплосъем.

К реакторам политропического типа относятся также аппараты, конструктивно оформленные по аналогии с теплообменниками типа «труба в трубе»: во внутренней трубе размещается катализатор, а через кольцевое пространство пропускается теплоагент.

Для осуществления химической реакции в изотермических условиях необходимо в аппарате обеспечить интенсивное перемешивание и высокоэффективный теплообмен. В реакторах для таких процессов обычно используют псевдоожиженные слои катализатора или теплоносителя, применяют различные смесительные устройства (мешалки) и т.п.

В качестве примера реактора с изотермическими условиями рассмотрим аппараты, применяемые для процесса алкилирования изобутана бутиленами с целью получения высокооктанового компонента бензина-алкила-та (изооктана). Реакция в аппарате осуществляется в жидкой фазе при

температуре 5-10 °С с использованием в качестве катализатора 95 - 98%-ной серной кислоты. Концентрация кислоты в реакционной смеси в зоне реакции составляет около 50 % (объемн.) при расходе катализатора, равном 10- 15 % массы продуктов алкилирования. С понижением ее концентрации кислота срабатывается вследствие поглощения ею некоторых органических соединений и воды, растворенной в исходном сырье. Для подавления реакции полимеризации бутиленов в зоне реакции обеспечивается значительный избыток циркулирующего изобутана.

На рис. XXIV-4 изображен горизонтальный реактор (контактор) сернокислотного алкилирования. Исходное сырье и кислота подаются в зону наиболее интенсивного смешения на вход пропеллерной мешалки 5. Далее смесь сырья и кислоты поступает в кольцевое пространство между корпусом / и циркуляционной трубой 2, циркулируя по замкнутому контуру в трубчатом пучке, как это показано стрелками на рисунке. Для отвода тепла, выделяющегося при экзотермической реакции, внутри циркуляционной трубы размещается развитая поверхность теплообмена с U-образными теплообменными трубками 4. Охлаждающим агентом являются освобожденные от кислоты испаряющиеся продукты реакции. Подобные контакторы выполняются также и в виде вертикальных аппаратов с теплообменной поверхностью, выполненной из двойных трубок (свечи Фильда). Хладагентом в этом случае служит испаряющийся аммиак или пропан.

Для алкилирования изобутана бутилеиами применяют также каскадный реактор (рис. XXIV-5), особенностью которого является отвод тепла за счет частичного испарения углеводородной фазы (в основном изобутана). В аппарате реакционная зона разделена 1-образными перегородками 3 на ряд последовательно соединенных секций (см. рис. XXIV-5, пять секций). В каждую секцию вмонтирован цилиндрический контактор с пропеллерным насосом 2. Циркулирующий изобутан вместе с серной кислотой поступает в головную часть аппарата 4 и проходит последовательно все секции, образуя основной поток. Охлаждение в аппарате осуществляется испарением части углеводородов. Пары углеводородов отводят сверху, затем после компрессии и охлаждения их подают в головную часть аппарата, где, смешиваясь с основным циркулирующим потоком, снижают температуру потока до его рабочей температуры.

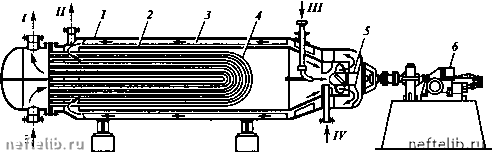

Рис. XXrV-4. Горизонтальный реактор алкилирования с турбосмесителем:

1 - корпус; 2 - циркуляционная труба; 3 - отражательные перегородки; 4 - трубчатый пучок; 5 - пропеллерная мешалка; 6 - привод. Потоки: / - хладагент; II - продукты реакции; III - кислота; /V - сырье
