	с /
7r W -

Рис. VI-8. Графический расчет числа теоретических тарелок в десорбере:

АВ - рабочая линия; ОС - кривая равновесная фаз

десорбера. На практике минимальное значение X, отвечает условиям равновесия на нижней тарелке десорбера, а при подводе тепла в низ десорбера - условиям равновесия в кипятильнике.

Увеличение расхода десорбирующего агента приводит к уменьшению тангенса угла наклона рабочей линии (прямая АВ,) и числа теоретических тарелок в аппарате. При уменьшении удельного расхода отпаривающего агента рабочая линия перемещается ближе к линии равновесия, что приводит к увеличению числа теоретических тарелок. При минимальном расходе десорбирующего агента рабочая линия займет предельное положение ADB касательной в точке D к линии равновесия и для обеспечения заданного извлечения потребуется бесконечно большое число тарелок.

Понижение давления или повышение температуры увеличивает наклон кривой равновесия и приводит к уменьшению числа тарелок в десорбере.

Проведя ряд расчетов при изменении рабочих параметров процесса, можно определить оптимальные размеры абсорбера.

ТЕПЛОВОЙ БАЛАНС ДЕСОРБЕРА

Как было выявлено ранее, повышение температуры благоприятствует протеканию процесса десорбции. Тепло подводят в низ десорбера в количестве Од с потоком водяного пара Gq и с потоком насыщенного абсорбента, нагреваемого в подогревателе 3 до температуры tf (см. рис. VI-2). Это тепло (без учета теплопотерь в окружающую среду, которыми для крупных промышленных установок можно пренебречь), отводится потоками регенерированного абсорбента и десорбированных компонентов.

Тепловой баланс десорбера

Отсюда, например, можно определить количество подводимого в кипятильник тепла

OB = GH,-G,(H-H,) + LJi-L,bp .

В десорбер насыщенный абсорбент может быть введен также в виде парожидкостной смеси. В этом случае необходимо выполнить расчет процесса однократного испарения абсорбента (см. гл. III), а десорбер снабдить ректифицирующей верхней частью (см. гл. IV).

РАСЧЕТ ПРОЦЕССА АБСОРБЦИИ МНОГОКОМПОНЕНТНОЙ СМЕСИ

Абсорб1Ц1я сухих газов. В случае абсорбции так называемых "сухих" газов количество извлекаемых компонентов невелико, что позволяет в расчетах пользоваться усредненным абсорбционным фактором А, который рассчитывают как среднее геометрическое между абсорбционными факторами для низа и верха абсорбера:

(VI. 14)

В этом случае уравнение (VI. 10) запишется в виде Yj,-Yj =a(y, -Yj ).

Варьируя номер тарелки j от 1 до N, получим систему равенств:

y,-y,=a[y,-y,)

Y, -Y, =a(y,-Y, );

y,-y,=a[y,-y,)

Yn ~ Yn-\ = АУд, , - y 2 j; Yn+1 ~Yfi=a Уд, - Уд, , j.

После соответствующих подстановок и преобразований получим выражение

Ys,,-Y=A(y, -Уо).

(VI.15)

Использовав уравнение (IV.8), исключим Уд, из уравнения (VI.15). Получим

(а-1)у,,, = (а--1)у, -(а--а)у„.

Это уравнение можно привести к виду уравнения (VI.12), если в левой

части последнего прибавить и отнять А Tj,,. После преобразований получим

(VI.16)

При заданных эффективности извлечения е и абсорбционном факторе А из уравнения (VI. 16) можно определить N - число теоретических тарелок в абсорбере. Выражение (VI. 16) известно в литературе как уравнение Кремсера.

При идеальном отделении абсорбента от извлеченных компонентов, когда Уо = 0. получим уравнение для расчета коэффициента извлечения через фактор абсорбции.

Из уравнения (VI. 16) может быть получено следующее уравнение для расчета числа теоретических тарелок в абсорбере:

N= -1.

Для компонента, у которого абсорбционный фактор А уравнения (VI. 17) после раскрытия неопределенности получим

(VI.17)

= 1, из

Зависимость межу эффективностью абсорбции, абсорбционным

AiS)

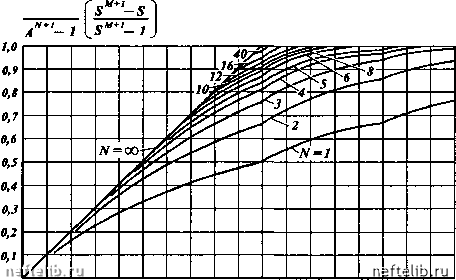

О 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,2 1,4 1,6 1.8 2,0 2,2 2,4 2,6 Рис. VI-0. График для расчета процесса абсорбции (десорбции) миогокомпоиеитиой смеси
