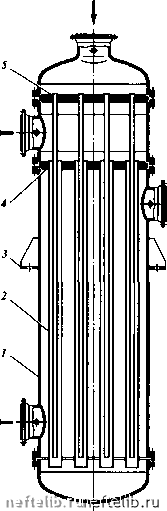

Рис. XXII-7. Теплообмеииый аппарат с двойными трубками:

1 - кожух; 2 - теплообменные трубки; 3 - опора; 4, 5 - трубные решетки

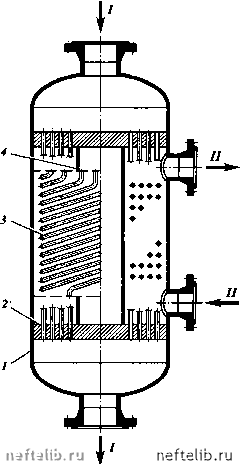

Рис. ХХП-8. Теплообменный аппарат с витыми трубками:

1 - кожух; 2 - трубная решетка; 3 - тепло-обменная труба; 4 - сердечник. Потоки: / - природный газ; II - метановая фракция

На рис. XXII-9 показаны поперечные перегородки разных типов. Наибольшее распространейие получили сегментные перегородки (см. рис. XXII-9, а). Высота вырезаемого сегмента равна примерно /з диаметра аппарата, а расстояние между перегородками - около 0,5 диаметра аппарата. Поперечные перегородки с секторным вырезом (см. рис. XXII-9, б) оснащены дополнительной продольной перегородкой, равной по высоте половине диаметра аппарата. Секторный вырез, по площади равный четверти сечения аппарата, располагают в соседних перегородках в шахматном порядке. При этом теплоноситель в межтрубном пространстве совершает вращательное движение то по часовой стрелке, то против нее. Аппараты со «сплошными» перегородками (см. рис. XXII-9, д) используют обычно

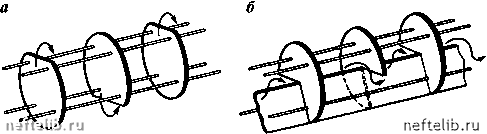

Рис. XXII-0. Поперечные перегородки кожухотрубчатых аппаратов:

а - с сегментным вырезом; б - с секторным вырезом; в - кольцевые; г - с щелевым вырезом; д - «сплошные»

ДЛЯ ЧИСТЫХ жидкостей. В этом случае жидкость протекает по кольцевому зазору (около 1,5 мм) между трубой и перегородкой.

Важно, чтобы зазор между внутренней поверхностью кожуха и перегородкой был минимальным. Это позволяет сократить утечку жидкости, проходящей через межтрубное пространство и не участвующей в теплообмене. Вместе с тем размер зазора должен быть достаточным для извлечения пучка труб при его ремонте.

В зависимости от характера направления потоков теплообменные аппараты делятся на прямоточные, противоточные, смешанного и перекрестного тока.

Геллообменные аппараты типа «труба в трубе» по конструкции делятся на однопоточные (неразборные и разборные ) и многопоточные.

Неразборные теплообменные аппараты типа «труба в трубе» (рис. XXII-10) изготавливают в двух исполнениях: с приварными двойниками на теплообменных трубах, которые эксплуатируются без механической очистки внутренней поверхности труб, и со съемными двойниками на тепло-обменных трубах, позволяющими осуществлять механическую очистку труб.

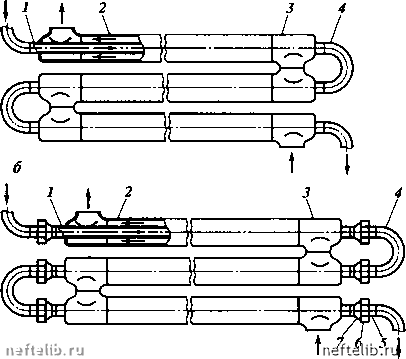

Рис. XXII-10. Неразборный одиопоточный теплообменный аппарат типа «труба в трубе»: а - с приварными двойниками на теплообменных трубах; б - со съемными двойниками на теплообменных трубах; 1 - теплообменная труба; 2 - кожуховая труба; 3 - специальный тройник; 4 - двойник; 5 - ниппель; б - гайка; 7 - штуцер

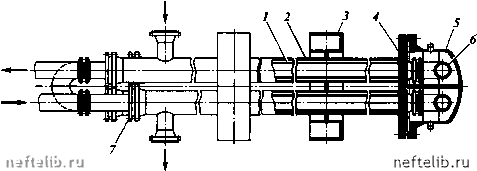

Рис. XXII-11. Разборный одиопоточный теплообменный аппарат типа «труба в трубе»:

1 - теплообменная труба; 2 - кожуховая труба; 3 - опора; 4 - решетка кожуховых труб; 5 - поворотная камера; б - двойник; 7 - решетка теплообменных труб
