новку антикоррозионной футеровки и гарантирует высокую надежность в эксплуатации. В качестве перемешивающего агента используются воздух, водяной пар и другие газы. При использовании газа в качестве барботиру-ющего агента необходимо учитывать возможность образования в мешалке при взаимодействия перемешиваемого продукта с барботирующим газом взрывоопасных смесей.

В нижней части этих аппаратов устанавлен барботер 1 (рис. XVII-5, а), обеспечивающий равномерное распределение газа или пара по площади поперечного сечения аппарата. В качестве барботера используют перфорированные трубы, размещенные на дне смесителя. Сечение отверстий для выхода газа должно быть значительно меньше сечения коллектора, подводящего газ, с тем чтобы обеспечить равномерное распределение газа по всем отверстиям. Иногда с этой целью отверстия для выхода газа из барботера делают различного диаметра, увеличивая их размер на его концевых участках. При использовании аппарата с барботажным перемешиванием в качестве реактора для отвода тепла химической реакции корпус 2 оснащается рубашкой охлаждения 3.

Пропускная способность аппарата с барботажным перемешиванием лимитируется скоростью газа, отнесенной к площади его свободного сечения, которая обычно не превышает 0,1 м/с. При более высоких скоростях газа значительно возрастает газосодержание в смеси, что при заданном количестве обрабатываемой жидкости приводит к неоправданному увеличению общего объема аппарата. Кроме того, при высоких скоростях газа

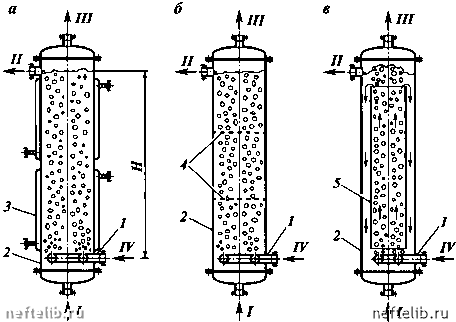

Рис. XVII-5. Схемы аппаратов с барботажным перемешиванием:

а - пустотелого; 6 - секционированного; в - газлифтного; 1 - барботер; 2 - корпус; 3 - рубашка охлаждения; 4 - секционирующие перегородки; 5 - циркуляционная труба. Потоки: / - исходная жидкость; II - отходящая жидкость; III - отходящий газ; IV - газ

возникают его крупномасштабные пульсации, приводящие к возникновению пульсаций давления и вибрации аппарата.

Необходимое давление газа на входе в барботер р определяется по формуле

Р = Ро +РждН + 5

где Ро - давление над слоем жидкости в аппарате; Н - высота слоя жидкости над барботером, м; - суммарный коэффициент сопротивления барботера; W,. - скорость газа на выходе из барботе-ра, м/с.

Аппараты с барботажным перемешиванием могут быть пустотелыми или секционированными по высоте горизонтальными перфорированными перегородками 4, которые служат промежуточными газораспределителями и уменьшают продольную циркуляцию жидкости (рис. XV1I-5, б).

С целью упорядочения движения жидкостей при перемешивании организуют восходящий (нисходящий) поток в центральной части аппарата

Рис. XVII-e. Схема установки дегазации серы фирмы Stoik Comprimo SKL GmbH:

a - общий вид; б - барботажный смеситель газлифтного типа; 1 - емкость; 2 - эжектор; 3 - циркуляционный короб; 4 - насос; 5 - барботер. Потоки: / - сера с установки Клауса; II - пар низкого давления; III - смесь воздуха, сероводорода и водяного пара; TV - воздух; V - продувочный воздух; V/ - сера в хранилище

(рис. XVII-5, в) и нисходящий (восходящий) поток у его стенок, что может быть обеспечено, в частности, за счет установки в центре аппарата спехда-альной циркуляционной трубы 5, работающей по принципу газлифта. При подаче газа в заполненный жидкостью аппарат в циркуляционных трубах образуется газожидкостная смесь, плотность которой меньше однородной жидкости, что и обеспечивает ее циркуляцию.

На рис. XVII-6 приведена схема установки для удаления HjS из жидкой серы, основным элементом которой является барботажный смеситель газлифтного типа.

Взбалтывание при закачке или во время транспортировки и (или) понижение температуры приводят к высвобождению из недегазированной серы сероводорода, который собирается в пространстве над жидкой серой и концентрация которого может легко превысить нижний предел взрываемости HjS в воздухе (около 3,5 % сб.). Дегазация серы осуществляется в непрерывном режиме в специальной емкости 1 или на участке дегазации коллектора серы установки Клауса. Собственно дегазация идет в барботажном смесителе газлифтного типа 3. Поскольку циркуляционный короб 5 смесителя открыт снизу и сверху, циркулирующая в нем сера полностью перемешивается с содержимым емкости. Воздух, содержащий высвобожденный сероводород, вместе с дополнительным количеством продувочного воздуха удаляют из емкости с помощью эжектора 2 и, как правило, направляют в печь дожита. Дегазированная сера стекает через сливную перегородку в насосное отделение и перекачивается насосом 4 в хранилище.

ГИДРАВЛИЧЕСКИЕ СПОСОБЫ ПЕРЕМЕШИВАНИЯ

При гидравлическом способе перемешивания применяют статические и циркуляционные смесители.

Статические смесители широко используются при переработке нефти и газа, в нефтехимии, при производстве и переработке пластмасс, очистке отходящих газов, питьевой и сточных вод, в производстве синтетических волокон и т.д. Высокая эффективность смешения, низкие капитальные и эксплуатационные затраты, малое потребление энергии, небольшие размеры, отсутствие движущихся деталей - все это выгодно отличает статические смесители от других способов перемешивания.

На рис. XVII-7 показан статический смеситель для режима ламинарно-

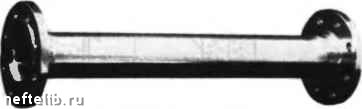

Рис. XVII-7. Статический смеситель фирмы Sulzer для ламинарного режима течения:

а - корпус смесителя; б - перемешивающее устройство
