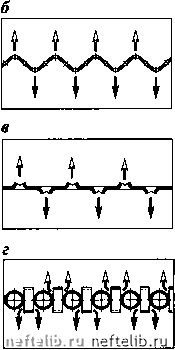

Рис. VII-11. Схемы тарелок провального типа:

а - решетчатая тарелка; б - ситчатая волнистая тарелка; в - решетчатая тарелка с отогнутыми кромками щелей; г - трубчато-решетчатая тарелка, оснащенная гофрированной лентой; / - корпус колонны; 2 - опорное кольцо; 3 - секция полотна тарелки

проходят через одни и те же каналы, при этом места стока жидкости и прохода паров случайным образом перемещаются по площади тарелки.

Тарелки этого типа гораздо более чувствительны к изменению нагрузок по жидкости и пару и имеют более узкий диапазон рабочих нагрузок п, чем тарелки со специальными переливными устройствами. При небольшой паровой нагрузке напор паров недостаточен для образования слоя жидкости на тарелке. При больших паровых нагрузках сопротивление течению жидкости через отверстия тарелки становится столь значительным, что пена заполняет практически все межтарельчатое пространство и нормальный переток жидкости с тарелки на тарелку нарушается. При этом резко возрастает гидравлическое сопротивление потоку паров. Такой режим работы называется захлебыванием и определяет предельные паровую и жидкостную нагрузки колонны.

Стандартные провальные решетчатые тарелки диаметром 1000 - 3000 мм имеют ширину прямоугольных прорезей 6X60 мм, шаг от 10 до 36 мм. На двух смежных тарелках прорези выполняют во взаимно перпендикулярных направлениях. На рис. VII-11, а показан прогрессивный вариант изготовления решетчатой провальной тарелки, когда край полотна отгибается и выполняет роль несущей балки. Такая конструкция применяется при переработке коррозионных продуктов и позволяет изготовить полотно и опорные конструкции из легированной стали.



Для увеличения производительности и эффективности провальных тарелок за счет более равномерного распределения потоков по сечению колонны применяют ситчатые волнистые тарелки (рис. VII-11, б), решетчатые тарелки с отогнутыми кромками щелей (рис. VII-11, в). Представляет интерес трубчато-решетчатая тарелка (рис. VII-11, г), полотно которой набирают из труб, расположенных параллельными рядами. В зазоре между трубами расположена гофрированная стальная лента, ширина которой равна величине зазора. Пар проходит через зазор между трубами в местах, где горизонтальные участки ленты выступают над поверхностью труб, так как сопротивление на этих участках минимально. В тех местах, где горизонтальные участки ленты расположены под трубами, проходит жидкость. В случае необходимости отвода (подвода) тепла по трубам может быть пущен хладагент (теплоноситель).

ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ТАРЕЛОК С ПЕРЕЛИВНЫМИ УСТРОЙСТВАМИ

Расчет гидравлического сопротивления тарелки. В результате гидравлического расчета определяют сопротивление тарелки прохождению потока паров, размеры переливного устройства и расстояние между тарелками.

Сопротивление потоку паров Ар = р, - pj (рис. VII-12) складывается из следующих трех составляющих: сопротивления сухой тарелки Ар,, обусловленного потерями на трение и местными сопротивлениями при движении пара в каналах тарелки; сопротивления слоя жидкости на тарелке Арз; сопротивления Дрз, связанного с преодолением сил поверхностного натяжения на фанице жидкость - пар при выходе пара из отверстий тарелки в жидкость. Таким образом

Ар = Лр, -t- Лр2 + Арз.

Вследствие относительно небольшой длины каналов, по которым пар проходит сквозь тарелку, сопротивление сухой тарелки в основном определяется местными гидравлическими сопротивлениями, связанными с изменением сечений и направления движения потока; сопротивлением трения обычно можно пренебречь.

В этой связи сопротивление сухой тарелки рассчитывают по известному уравнению гидравлики:

Др. = Poll.-f-. {vn.i)

i-l 2

где p„ - плотность пара, кг/м; , - коэффициент местного сопротивления в произвольном 1-м сечении парового канала; W, - скорость пара в этом сечении, м/с.

Если взять скорость пара Wo„ в каком-то определенном сечении, то уравнение (VII. 1) можно записать в следующем виде:

др,=£н, (VII.2)

где I - общий коэффициент сопротивления тарелки. Из сопоставления уравнений (VII. 1) и (VII.2) получим




Рис. VII-12. Схема к гидравлическому расчету тарелок с переливными устройствами

где, F,, Fo - площади соответственно поперечного сечения канала для произвольного (1-го) и базового сечений, м.

Как правило, в качестве базового сечения при определении общего коэффищ1ента сопротивления тарелки принимают площадь отверстий в полотне тарелки для прохода пара.

Тарелки некоторых типов имеют следующие значения коэффициента :

Колпачковые тарелки...................................................................................................................... 4,5-7,0

Тарелки из S-образных элементов (по скорости паров в патрубках).......................... 20,0

Ситчатые тарелки.............................................................................................................................. 1,4-2,0

Клапанные тарелки (клапаны полностью открыты)............................................................ 4,8

Струйные тарелки с углом отгибки лепестков 25":

без секционирующих перегородок...................................................................................... 1,8

с секционирующими перегородками высотой 35 - 50 мм .......................................... Z37

Расчет с использованием общего коэффициента сопротивления тарелки дает достаточно хорошие результаты для тарелок со сложным каналом (колпачковые, из S-образных элементов и т.п.), у которых входные кромки не оказывают решающего влияния на величину гидравлического сопротивления, а стенки канала получаются достаточно гладкими в результате технологических операций при изготовлении тарелки (штамповка, гибка и т.п.). Для тарелок с относительно простым каналом (ситчатые, клапанные,
