полной регенерации адсорбента процесс десорбции, как правило, проводят при повышенной температуре.

Удаление десорбирующего агента из слоя адсорбента и подготовка адсорбента для проведения адсорбции или окислительной регенерации. Удаление десорбирующего агента из слоя адсорбента часто сопровождается охлаждением слоя до температуры процесса адсорбции.

В случае применения окислительной регенерации адсорбента происходит значительное повышение температуры адсорбента и поэтому перед стадией адсорбции требуется специальное охлаждение адсорбента.

Отделение десорбирующего агента и растворителей от целевых продуктов тем или иным способом (перегонка, ректификация, отстаивание) является вспомогательной стадией процесса адсорбции, расчет которой производится методами, изложенными в других главах.

В нефтеперерабатывающей и нефтехимической промышленности применяются адсорберы следующих основных типов:

1) с неподвижным слоем адсорбента;

2) с движущимся слоем адсорбента;

3) с псевдоожиженным слоем адсорбента.

Адсорберы с неподвижным слоем адсорбента представляют собой вертикальные аппараты, заполненные фанулированным адсорбентом. В промышленной практике общая высота слоя адсорбента предопределяется необходимым его объемом и величиной гидравлического сопротивления слоя адсорбента; обычно она составляет от 2 до 12 м.

На рис. VIII-6 представлен адсорбер, предназначенный для очистки природного газа от сероводорода и меркаптанов. В корпусе аппарата / диаметром 3,6 м расположены по высоте два слоя цеолита NaX высотой 3,6 м. Каждый слой цеолита 6 пoдepживaeтcя опорной решеткой 2, на которой установлен перфорированный лист 3 и два слоя металлической сетки. Над верхним слоем цеолита размещен дополнительно слой алюмогеля 7 для осушки газа. Для уменьшения динамического воздействия потока газа и более равномерного его распределения над адсорбентом расположен слой фарфоровых шаров 4 высотой 300 - 600 мм. При зафузке адсорбента используют штуцер 10 и кран-укосину 9. Переток адсорбента из одной зоны в другую при его зафузке и выфузке осуществляется по трубам 5. Выфуз-ку адсорбента из аппарата производят по трубопроводу 12.

Для уменьшения гидравлического сопротивления слоя адсорбента разработаны конструкции адсорберов с радиальным движением потока газа. На рис. VIII-7 показаны варианты адсорберов, предназначенных для очистки газовых выбросов от органических веществ, которые по условиям десорбции могут быть несекционированными (рис. VIII-7, а) и секционированными (рис. VIII-7, б). Адсорбер состоит из корпуса 2, в котором размещены кольцевые решетки 3, удерживающие слой адсорбента 4 толщиной 300 - 650 мм. Решетки образованы из двух слоев металлической сетки каркасной 18 х 2,5 мм и фильтровальной 2x1 мм. Для удобства монтажа и демонтажа кольцевые решетки по высоте разделены на одинаковые участки, соединенные между собой с помощью безболтового самоуплотняющегося разъемного соединения. Зафузка адсорбента производится через верхний штуцер 5, отработанный адсорбент удаляется из слоя при подъеме затвора 8 разфузочного устройства.

Пространство, офаниченное кольцевой решеткой меньшего диаметра, является центральным раздающим каналом 6. Пространство между стенкой

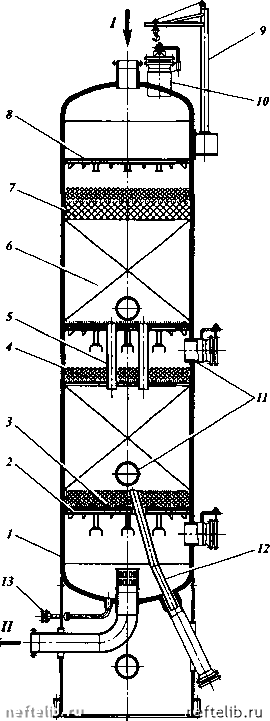

Рис. VIH-e. Адсорбер аксиального типа с неподвижным слоем адсорбента:

/ - корпус; 2 - опорная решетка; 3 - перфорированный лист и два слоя сетки; 4 - фарфоровые шары; 5 - переточные трубы для загрузки (выгрузки) адсорбента; 6 - слой цеолита; 7 - слой алюмогеля; 8 - решетка,- 9 - кран-укосина; 10 - штуцер для загрузки адсорбента; - люк-лаз; 12 - трубопровод для выгрузки адсорбента. Потоки: / - исходный газ; II - отработанный газ

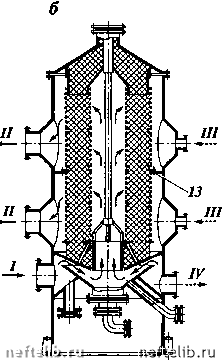

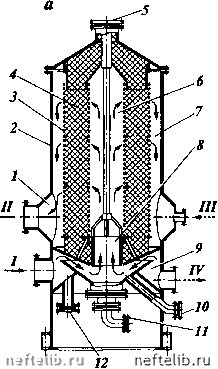

Рве. VIII-7. Адсорбер радиального типа с неподвижньш слоем адсорбента:

а - несекционироваяный; б - секционированный; / - собирающий коллектор; 2 - корпус; 3 - кольцевая решетка; 4 - слой адсорбента; 5 - штуцер для загрузки адсорбента; 6 - центральный раздающий канал; 7 - кольцевой собирающий канал; 8 - разгрузочное устройство; 9 - раздающий коллектор; 10 - штуцер для выгрузки адсорбента; 11 - штуцер для слива конденсата; 12 - предохранительная разрывная мембрана; 13 - секционирующая перегородка. Потоки: / - исходный газ; 11 - отработанный газ; 111 - водяной пар на десорбцию; IV - смесь паров воды и адсорбата

корпуса И кольцевой решеткой большего диаметра является собирающим кольцевым каналом 7.

Исходный газ через раздающий коллектор 9 поступает в центральный раздающий канал 6, проходит через слой адсорбента 4 и собирается в кольцевом канале 7, откуда через собирающий коллектор / выбрасывается в атмосферу.

Десорбция органических веществ из адсорбента осуществляется острым водяным паром при температуре 105-140 °С. Смесь десорбированных органических веществ и воды выводится из нижней части адсорбера через штуцер 10. После окончания стадии десорбции осуществляется сначала сушка адсорбента подофетым атмосферным воздухом при температуре 60-100 "С и затем охлаждение атмосферным воздухом. По условиям технологии процесса очистки газов стадии сушки и охлаждения могут быть исключены.

С целью защиты от внезапного повышения давления при возможных загораниях или взрыве паровоздушной смеси адсорбер со стороны разда-
