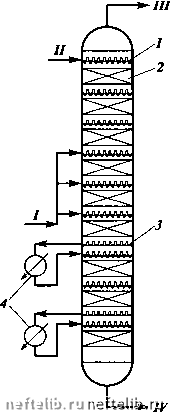

Рис. IX-21. Схема насадочной экстракционной колонны:

1 - распределительная тарелка; 2 - слой насадки из колец Рашига; 3 - глухая тарелка; 4 - промежуточные холодильники. Потоки: / -сырье; II - растворитель; III - рафинатный раствор; /V - экстрактный раствор

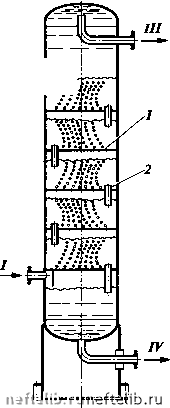

Рис. IX-22. Схема экстрактора с ситчатыми тарелками:

) - полотно ситчатой тарелки; 2 - переливной патрубок. Потоки: / - сырье; II - растворитель; III - рафинатный раствор; IV - экстрактный раствор

В КОЛОННЫХ экстракторах с ситчатыми тарелками (рис. IX-22) может быть обеспечено диспергирование как легкой, так и тяжелой фазы. В последнем случае переливные патрубки 2 направлены вверх, а подпорные слои тяжелой фазы образуются над тарелками. Ситчатые тарелки 1 имеют отверстия диаметром 3 - 9 мм, расположенные по вершинам равностороннего треугольника с шагом 12 - 20 мм. Скорость движения дисперсной фазы через отверстия тарелки принимают в пределах 0,15 - 0,3 м/с.

В экстракционных колоннах для деасфальтизации пропаном применяются жалюзийные тарелки. На рис. IX-23 показаны схема нижней части такой колонны. Жалюзийная тарелка состоит из пластин 4, угол наклона которых задается направляющей стойкой 7. Благодаря дистанционным ребрам 5 между пластинами образуются каналы для прохода легкой и тяжелой фаз. Наклонные пластины установлены на опорных балках 8 и закреплены сверху уголком 6. Образующиеся при экстракции тяжелая фаза

Рис. IX-23. Схема экстракционной колонны для деасфальтизации пропаном:

а - нижняя часть колонны; б - жалюзийная тарелка; \ - корпус колонны; 2 - коллектор; 3 - жалюзийные тарелки; 4 - пластины (жалюзи); 5 - дистанционные ребра; б - уголок; 7 - направляющая стойка; в - балка опорного каркаса. Потоки: / - сырье; 11 - тяжелая фаза (раствор асфальтовых веществ в пропане)

(paqrop асфальтовых веществ в пропане) опускается, а легкая фаза (рафинатный раствор, состоящий в основном из жидкого пропана и масляной части) поднимается. Тяжелая и легкая фазы движутся в противотоке в каналах тарелки, а при входе в каналы следующей тарелки меняют направление движения. Эффективность подобных тарелок недостаточно высока и уступает эффективности тарелок и насадок других типов, однако конструкция их сравнительно проста.

Эффективность насадочных и тарельчатых колонн во многих случаях может быть повышена за счет применения пульсирующих потоков. Существует два способа введения низкочастотных колебаний в массообменные аппараты: первый основан на создании возвратно-поступательного движения контактирующих фаз, такие аппараты называются пульсационными; второй предусматривает низкочастотные колебания контактных устройств внутри аппаратов, которые называются вибрационными.

Пульсационный экстрактор (рис. IX-24) оснащен жестко закрепленными в корпусе контактными устройствами 1 в виде чередующихся по высоте шайб и дисков и пульсационной трубой 4 для передачи пульсационных импульсов от автономного генератора колебаний, называемого пульсатором 5. В качестве рабочего тела при создании пульсационных колебаний обычно используют газ (воздух), а в качестве пульсаторов наиболее широкое промышленное применение нашли золотниковые распределительные механизмы. Благодаря тому, что сами пульсационные аппараты не имеют каких-либо подвижных деталей и не требуют обслуживания, они нашли широкое применение, особенно в радиационной химии.

На рис IX-25 приведена схема вибрационного экстрактора, в котором горизонтальные перфорированные пластины 5 жестко связаны системой стержней 4 со штангой 2 и при работе совершают идентичные по частоте и амплитуде (синхронные) колебания. Для более равномерного перемешивания контактирующих фаз между пакетами перфорированных пластин расположены отбойные перегородки 6.

в других конструкциях вибрирующая иасадка собрана в два самостоятельных пакета, совершающие колебательные движения с одинаковой частотой, но сдвинутые по фазе на половину периода, в результате чего пакеты движутся в противоположных направлениях (асинхронно). Предложены также аппараты, в которых иасадка совершает колебания поперек продольной оси аппарата или под углом к ней.

В отстойных зонах вибрационных аппаратов созданы благоприятные условия для коалесценции и сепарации фаз, поскольку рабочие среды в этих зонах не совершают колебательных движений. Для аппарата каждого типа существуют оптимальная амплитуда и частота колебаний, обеспечивающие более интенсивное протекание процесса экстракции.

К достоинствам вибрационных аппаратов следует отнести низкие удельные капитальные вложения и эксплуатахцюнные затраты. Они просты по конструкции, обладают малой металлоемкостью, имеют простейший привод, обладают большой производительностью при высокой эффективности массообмена.

В аппаратах колонного типа уровень раздела легкой и тяжелой фаз может находиться на различной высоте. Ниже уровня раздела фаз сплошной является тяжелая фаза, а диспергированной легкая. Выше уровня раздела сплошной фазой является легкая, а диспергированной - тяжелая. Положение уровня раздела фаз выбирается в зависимости от условий проведения процесса экстракции.
