положены на расстоянии 100 мм друг от друга, отвод уловленной нефти осуществляется через пггуцера, расположенные в верхней части нефтеотде-лителя, а осадок выводится снизу.

Радиальные отстойники предназначаются для усреднения состава неф-тесодержащих сточных вод и их дополнительной очистки от нефтепродуктов и механических примесей, оставшихся в сточной воде, прошедшей нефтеловушки. В промышленности применяются радиальные отстойники

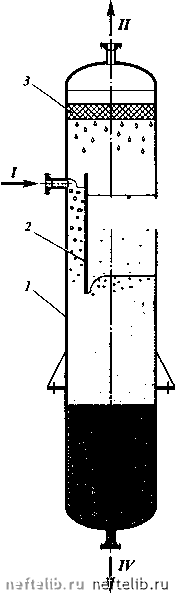

Рис. ХП-8. Схема газосепаратора-водоотделителя:

1 - корпус; 2 - перегородка; 3 - отбойник. Потоки: / - смесь; И - газ; III - бензин; /V - вода

диаметром 24 и 30 м, пропускной способностью 200 и 360 м/ч. Принцип действия этих аппаратов и способ удаления нефтепродукта и шлама не отличаются от радиальных нефтеловушек.

Газосепараторы. На рис. XII-8 показана схема вертикального газосепаратора-водоотделителя, который применяется на нефтеперерабатывающих установках для отделения воды и газа от таких легких продуктов, как бензин, скорость отстоя которого сравнительно велика и который не образует стойких эмульсий, затрудняющих разделение. Очистка керосинов чаще производится в горизонтальных отстойниках. Цилиндрический аппарат снабжен вертикальной перегородкой 2, отделяющей пространство, где происходит отделение основной части газа, от отстойной зоны газосепаратора. В результате по высоте аппарата образуются три слоя: чистого бензина, смеси и воды. Для отделения капельной жидкости, унесенной потоком газа, в верхней части газосепаратора установлен отбойник 3. Уровень бензина и воды поддерживается регуляторами уровня.

Очистка газов отстаиванием с учетом малых скоростей осаждения и больших объемов газов на современных производствах потребовала бы совершенно не приемлемых по размеру площадей отстойных камер. Поэтому отстойники для газовых суспензий в промышленности не применяют. Однако отстаивание пыли имеет практическое значение там, где оно происходит самопроизвольно, например, в газоходах трубчатых печей, рабочих пространствах реакторов и регенераторов с псевдоожиженным слоем катализатора и т.д.

ШВА XIII ФИЛЬТРОВАНИЕ

Фильтрованием называется процесс разделения суспензий и аэрозолей с использованием пористых перегородок, на поверхности которых задерживаются взвешенные в жидкости или газе твердые частицы, образующие на перегородке слой осадка. Жидкость, отделенная от осадка, называется фильтратом.

В нефтеперерабатывающей и нефтехимической промышленности фильтрование применяется в процессах депарафинизации масел, производства парафина, церезина, пластичных смазок, при очистке нефтепродуктов и контактной очистке масел, для улавливания технического углерода, отделения химических реактивов и особо чистых химических веществ и других ценных продуктов от газов, отходящих от технологических установок рас-пыливающего типа и печей кипящего слоя. Движение жидкости через пористые перегородки и слой осадка создают за счет разности давления в аппарате, являющейся движущей силой процесса.

Перепад давления может создаваться: 1) столбом жидкости над фильтрующей перегородкой (гидростатическое фильтрование); 2) избыточным давлением жидкости, например, при подаче ее насосом (фильтрование под давлением); 3) путем создания разрежения под фильтрующей перегородкой при помощи вакуум-насоса (фильтрование под вакуумом).

Разделение суспензий на фильтра обычно состоит не только из основной операции по фильтрованию суспензий, но в ряде случаев и из вспомогательных операций, таких как промывка осадка (при которой с помощью специальной жидкости фильтрат выдавливается из пор осадка), его продувка и сушка воздухом или инертным газом.

Эффективность разделения и производительность фильтра зависят от свойств обрабатываемой суспензии, правильного выбора типа фильтра, его оснащения и режима работы. В связи с этим для достижения оптимальных условий процесса фильтрования выбор типа фильтра, фильтровальной перегородки и режимов фильтрования должен проводиться на основе экспериментального изучения особенностей фильтрования данной суспензии на лабораторных или пилотных установках.

ВИДЫ ФИЛЬТРУЮЩИХ ПЕРЕГОРОДОК И ОСАДКОВ

Для фильтрования применяются следующие виды перегородок:

насыпные, состоящие из слоя мелкозернистых материалов (гравий, песок и др.), обладающие высокой полнотой разделения суспензий, но отличающиеся большим сопротивлением, поскольку осадок проникает внутрь фильтрующего слоя и требуются специальные приемы для его отделения. Такие фильтровальные перегородки применяют для суспензий с малой концентрацией осадка;

набивные, состоящие из слоя волокнистых материалов (вата хлопчатобумажная, шерстяная, шлаковая, стеклянная, асбестовое волокно и т.д.); характеристика та же, что и для насыпных перегородок;

керамические, состоящие из плоских пористых кислотоупорных плиток, применяющиеся для фильтрования кислых сред; характеристика та же, что и для насыпных перегородок;

яжаневые, обладающие относительно малым сопротивлением и удобные в конструктивном отношении;

плетеные, представляющие собой сетки из тонкой проволоки, выполненные из цветных металлов и сплавов; отличаются пониженной задерживающей способностью и поэтому в начале фильтрования пропускают в фильтрат мелкие частицы. Однако осадок, который откладывается в последующем, обеспечивает высокую фильтровальную способность. Плетеные перегородки часто применяют для фильтрования при повышенной температуре, причем первые порции мутного фильтрата возвращаются на повторное фильтрование.

В ряде случаев фильтровальная перегородка не обладает достаточной задерживающей способностью и для придания ей необходимых фильтрующих свойств на ее поверхность намывают слой вспомогательного фильтрующего вещества (кизельгура, диатомита, перлита и т.п.). Слой осадка из вспомогательного вещества служит фильтровальной перегородкой, которая и задерживает мелкие частицы суспензии (менее 1 мкм).

Важной характеристикой осадка является его пористость, влияющая на проницаемость жидкости и обусловливающая величину сопротивления, оказываемого потоку фильтрата. Осадок, который при фильтровании независимо от давления имеет одну и ту же пористость, называется несжимаемым и состоит обычно из твердых кристаллических частиц, размеры которых варьируются в широком интервале.

Большая часть осадков состоит из мягких частиц, которые с повышением давления уплотняются, вследствие чего их проницаемость уменьшается. Такие осадки называются сжимаемыми.
