Объем катализатора в регенераторе

где - удельный коксосъем в регенераторе, т.е. количество кокса, выжигаемого в 1 ч на 1 м катализатора, кг/(мч). Эта величина находится из кинетических уравнений или принимается на основании опыта работы промышленных установок.

При найденном объеме кипящего слоя катализатора в реакторе диаметр аппарата, а затем и высоту слоя выбирают с таким расчетом, чтобы была обеспечена принятая порозность «кипящего» слоя е, а следовательно, и его плотность. При этом скорость псевдоожижающего потока определяется из уравнения (XVIII. 19).

Определив скорость W из уравнения (XVIII.22), находят унос частиц катализатора с потоком газа (паров) и запыленность этого потока при входе в циклоны. Если запыленность газа недопустимо велика, то изменяют либо скорость потока W, либо высоту сепарационного пространства Л„. Расход водяного пара или газа на аэрацию стояков и создание затворов определяют по уравнению (XVIII.30).

При выбранной конструкции и размерах аппаратов, распределительных устройств и катализатопроводов газодинамический расчет реак-

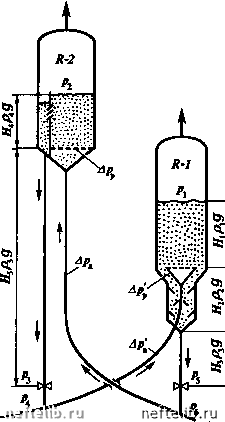

Рис. XXIV-17. Схема к тидравлвческому расчету реакторного блока установки каталитического крекинга

торного блока установки каталитического крекинга с движущимся катализатором должен подтвердить возможность перемещения всех потоков (и, в частности, катализатора) и регулирования его расхода в соответствии с принятой схемой блока.

Основную идею газодинамического расчета проиллюстрируем на примере реакторного блока (рис. XXIV-17) установки каталитического крекинга с «кипящим» слоем катализатора и двукратным подъемом катализатора.

Давление над клапаном стояка реактора Ps = р, -Ь Я,р,д + Ягргд -ЬЯзРзд,

где pi - абсолютное давление над «кипящим» слоем; Я,, Я2, Я3 - высота слоя соответственно в реакторе, отпарной секции и спускного стояка реактора; р,, pj, Рз - плотность слоя соответственно в реакторе, отпарной секции и стояке.

Давление под клапаном стояка реактора

Рб = Р2 -Ь Нр49 + АРр + Ар.

где р2 - абсолютное давление над слоем в регенераторе; Я4 и р4 - соответственно высота и плотность слоя в регенераторе; Дрр - сопротивление распределительной решетки регенератора; Др» - потеря напора в пневмостволе, ведущем из реактора в регенератор.

Для обеспечения надежного регулирования количества циркулирующего катализатора, в клапане должен быть обеспечен соответствующий перепад давления

Ар« = Ps - Рб-

Аналогично определяется давление над клапаном рз и под клапаном р4 стояка регенератора (обозначения см. рис. XXrV-17):

Рз = Р2 + Я4Р4д + HsPsSr, (XXIV. 1)

Р4 = р, -Ь Я,р,д +Н,р,д+ Ар; + р; (XXIV.2)

Ар« = Рз - Р4. (XXIV.3)

где Дрр - сопротивление распределительной решетки реактора; р - потеря напора в пневмостволе, ведущем из регенератора в реактор. Из уравнений (XXIV.1), (XXIV.2) и (XXIV.3) получим:

* PsSr

Из этого уравнения следует, что при прочих равных условиях высота размещения регенератора зависит от разности давлений р, - рг в реакторе и регенераторе.

список ЛИТЕРАТУРЫ

ОБЩАЯ

Абросимов АА Экологические аспекты производства и применения нефтепродуктов. - М.: Барс, 1999. - 732 с.

Бекиров Т.М. Первичная переработка природных газов. - М.: Химия, 1987. - 256 с.

Бекиров Т.М., Лончаков Г.А Технология обработки газа и конденсата. - М.: ООО "Недра-Бизнесцентр", 1999. - 596 с.

Берлин М.А, Гореченков В.Г., Волков Н.П. Переработка нефтяных и природных

газов. - М.: Химия, 1981. - 472 с.

Владимиров А.И., Щелкунов В.А., Круглов С.А Основные процессы и аппараты нефтегазопереработки (краткий справочник). - М.: Нефть и газ, 1996. - 155 с.

Гельперин Н.И. Основные процессы и аппараты химической технологии: В 2 кн. - М.: Химия, 1981. - 812 с.

Дытнерский Ю.И. Процессы и аппараты химической технологии: Учеб. для вузов: В 2 кн. - М.: Химия, 1995. Ч. 1: Теоретические основы процессов химической технологии. Гидромеханические и тепловые процессы и аппараты - 1995. - 400 с; Ч. 2. Массообменные процессы и аппараты. - 1995. - 368 с.

Идельчик И.Е. Справочник по гидравлическим сопротивлениям. - М.: Машиностроение, 1975. - 560 с.

Капустин В.М.. Кукес С.Г., Бертлусини Р.Г. Нефтеперерабатывающая промышленность США и бывшего СССР. - М.: Химия, 1995. - 304 с.

Кузнецов АА, Кагерманов СМ., Судаков Е.Н. Расчеты процессов и аппаратов нефтеперерабатывающей промышленности. - 2-е изд., перераб. и доп. - М.: Энергия, 1976. - 296 с.

Кузнецов АА, Судаков Е.Н. Расчеты основных процессов и аппаратов переработки углеводородных газов: Справ, пособие. - М.: Химия, 1983. - 224 с.

Кутателадзе СС, Стырикович М.А. Гидродинамика газожидкостных систем. - 2-е изд., перераб. и доп. - М.: Энергия, 1976. - 296 с.

Мановян АК. Технология первичной переработки нефти и природного газа: Учеб. пособие для вузов. - М.: Химия, 1999. - 568 с.

Машины и аппараты химических производств: Учебник для вузов/И.И. Паникаров, OA Перелыгин, Е.Н. Доронин, М.Г. Гайнуллин. - М.: Машиностроение, 1989. - 368 с.

Машины и аппараты химических производств: Учеб. пособие для вузов/И.В. Доман-ский, В.П. Исаков, Г.М. Островский и др.; Под общ. ред. Е.Н. Соколова - 2-е изд., перераб. и доп. - С.-Пб.: Политехника, 1992. - 327 с.

Николаев В.В., Бусыгина Н.В., Бусыгин И.Г. Основные процессы физической и физико-химической переработки газа. - М.: ОАО "Издательство "Недра", 1998. - 184 с.
