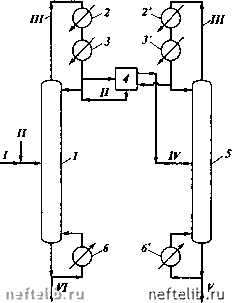

Рис. V-5. Схема установки для азеотропной ректификации:

1 - колонна для азеотропной ректификации; 2, 2 - конденсаторы; 3, 3 - холодильники; 4 - расслаиватель; 5 - колонна, для регенерации разделяющего агента; 6, 6 - кипятильники. Потоки: / - исходная смесь; 77 - разделяющий агент; 777 - азеотроп; 7V - смесь низкокипящих компонентов и разделяющего агента; V - низкокипящий компонент; V7 - высококипящий компонент

Рис. V-0. Схема установки для экстрактивной ректификации:

1 - колонна для экстрактивной ректификации; 2, 2 - конденсаторы; 3 - колонна для регенерации разделяющего агента; 4, 4 - кипятильники; 5 - насос. Потоки: 7 - исходная смесь; 77 - разделяющий агент; 777 - низкокипящий компонент; 7V - высококипящий компонент; V - смесь высококипя-щих компонентов и разделяющего агента

На рис. V-6 приведена схема установки для экстрактивной ректификации. Разделяющий агент подается в верхнюю часть колонны 1, из которой низкокипящие компоненты отбираются в виде ректификата. Кубовый продукт - смесь высококипящих компонентов и разделяющего агента направляется в колонну 3, из которой высококипящие компоненты отбираются в виде ректификата. Разделяющий агент, отбираемый в виде кубового продукта, возвращается насосом 5 в колонну 1.

Разделение бинарных азеотропных смесей на основе перераспределения областей концентраций азеотропа. Если смесь двух компонентов образует азеотроп, то при ректификации такой смеси можно выделить в одной колонне один из компонентов и азеотроп, а в другой колонне - второй компонент и азеотроп того же состава.

Иногда состав азеотропной смеси заметно изменяется при изменении давления; это обстоятельство можно использовать для разделения азеотропа на составляющие компоненты.

На рис. V-7 приведены равновесные кривые для смесей двух компонентов aviw, образующих азеотропную смесь с минимумом температуры

кипения при давлении п, (рис. V-7, а) и с максимумом температуры кипения при давлении (рис. V-7, б). Из приведенных кривых видно, что со-

О х„

<И, Хш

Рис. V-7. СХласти концентрации на диаграмме х - у в случае разделения азеотропной смеси при двух разных давлениях:

а - для компонентов, образующих азеотропную смесь с минимумом температуры кипения; б - то же, с максимумом

став азеотропной смеси при давлении п, существенно отличается от

состава азеотропной смеси х„ при давлении nj. При этом вся площадь

диаграммы х-у разделяется на две области, в одной из которых может быть выделен компонент w и смесь близкого к азеотропному состава х

при давлении п„ а в другой - компонент а и смесь близкого к азеотропному состава х„ при давлении nj.

На рис. V-8 приведены технологические схемы ректификации азеотропной смеси при двух разных давлениях.

"5

а, у>

ж»

Рис. V-8. Принципиальные технологические схемы разделения азеотропной смеси при двух разных давлениях:

а - для смеси с минимумом температуры кипения; б - то же, с максимумом; J, 2 - колонны

Рассмотрим разделение азеотропной смеси с минимумом температуры кипения. Исходная смесь компонентов а и w поступает в ректификационную колонну /, работающую под давлением л,. В этой колонне выделяется компонент W в виде нижнего продукта состава х и смесь близкого к азеотропному состава х„ в виде дистиллята, который подается в колонну

2, работающую под давлением п. В колонне 2 азеотропная смесь состава х„ разделяется на компонент а, выводимый из колонны в виде нижнего

продукта, и смесь близкого к азеотропному состава х„ , отбираемую из колонны 2 в виде дистиллята. Последний смешивается с исходным сырьем Хр, образуя смесь состава х, которая в конечном итоге служит сырьем колонны /.

При разделении азеотропной смеси с максимумом температуры кипения исходная смесь состава Хр подается в ректификационную колонну 1, работаюыую под давлением л,. Здесь смесь разделяется на компонент w, выводимый в виде дистиллята, и смесь близкого к азеотропному состава х„, отбираемую в виде нижнего продукта. Последний поступает на разделение в колонну 2, работающую под давлением п, в которой получают компонент а в виде верхнего продукта и смесь близкого к азеотропному состава х„ в виде нижнего продукта. Эту азеотропную смесь смешивают

с исходным сырьем, получая смесь состава Хр, которая и является окончательным сырьем колонны /.

Определение параметров процесса ректификации производят методами, изложенными в гл. IV.

ГДЙВЙ VI АБСОРБЦИЯ И ДЕСОРБЦИЯ

ФИЗИЧЕСКАЯ СУЩНОСТЬ ПРОЦЕССА АБСОРБЦИИ

Абсорбция - процесс избирательного поглощения компонентов газовой смеси жидким поглотителем (абсорбентом). Процесс абсорбции происходит в том случае, когда парциальное давление извлекаемого компонента в газовой смеси выше, чем в жидком абсорбенте, вступающем в контакт с этим газом, т.е. для протекания абсорбции необходимо, чтобы газ и абсорбент не находились в состоянии равновесия. Различие в парциальном давлении извлекаемого компонента в газе и жидкости является той движущей силой, под действием которой происходит поглощение
