АППАРАТУРА ДЛЯ ФИЛЬТРОВАНИЯ

Аппараты для фильтрования, которые называют фильтрами, подразделяются на фильтры периодического и непрерывного действия.

Цикл работы периодически действующего фильтра состоит из основной операции - фильтрования и вспомогательных операций, связанных с промывкой, сушкой осадка, разборкой фильтра, выгрузкой осадка и др. В случае разделения суспензий с применением вспомогательного фильтрующего вещества в качестве намывного слоя или добавок в исходную суспензию осадок удаляют из аппарата в конце каждого цикла вместе со вспомогательным фильтрующим веществом.

После удаления осадка фильтровальную перегородку регенерируют, удаляя из ее пор и с поверхности частицы твердой фазы. Регенерацию обычно осуществляют продувкой воздухом, инертным газом, паром или двусторонней промывкой жидкостью.

В фильтрах непрерывного действия все операции (основные и вспомогательные) осуществляются непрерывно в течение сравнительно длительного отрезка времени.

В зависимости от способа создания разности давлений фильтры классифицируются также на работающие под вакуумом и работающие под давлением. К фильтрам, работающим под давлением, относят емкостные, рамные, камерные, листовые, патронные фильтр-прессы; фильтры, работающие под вакуумом, разделяют на барабанные, дисковые, ленточные, карусельные, тарельчатые.

Известно большое число различных конструкций фильтров, рассматриваемых в специальной литературе. Здесь приводится описание только некоторых основных типов, получивших применение в нефтегазоперерабатывающей и нефтехимической промышленности.

Емкостные фильтры. Наиболее простыми по конструкции являются емкостные фильтры, применяемые при периодическом процессе производства и малых объемах обрабатываемой суспензии (рис. XIII-3). Такие фильтры представляют собой открытый или закрытый цилиндрический сосуд с ложным дном, являющимся основанием для фильтровальной перегородки. Верхняя часть сосуда служит приемником суспензии, нижняя - предназначена для приема фильтрата. В зависимости от конструкции фильтра осадок в виде разжиженной пасты выгружают вручную или механизированным способом.

Рамный фильтр-пресс (рис. XIII-4, а) собирают из нескольких десятков попеременно чередующихся плит и рам квадратной или круглой формы, между которыми проложена фильтровальная ткань (салфетка). Рамы и плиты опираются на балки и сжимаются винтовым (с ручным либо электрическим приводом) или гидравлическим приспособлением. Плиты фильтра имеют рифленую поверхность. В рамах, плитах и салфетках на периферии выполнены совпадающие друг с другом отверстия, образующие каналы.

Суспензия под давлением по одному из каналов поступает в полости рам, где выделяется осадок; фильтрат, пройдя фильтрующую ткань, собирается в полостях рифлений и выводится через общий канал при закрытом отводе (рис. XIII-4, б) либо индивидуально из каждой плиты при открытом отводе (рис. XIII-4, в), что позволяет легко проверить качество

8. 7-

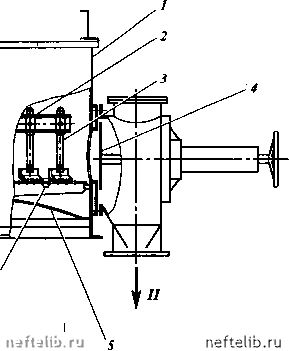

Рис. XIII-3. Конструкция емкостного фильтра:

1 - корпус; 2 - рама; 3 - скребки; 4 - разгрузочный люк; 5 - сферическое днище; 6 перфорированная перегородка; 7 - дренажная сетка; 8 - фильтровальная ткань; 9 привод механизма выгрузки осадка. Потоки: / - суспензия; II - осадок; III - фильтрат

фильтрата от каждой плиты. Максимальная толщина осадка составляет половину толщины рамы; при этом осадок с обеих сторон рамы сольется и рамы полностью заполнятся осадком.

При необходимости осадок промывают прямоточной или противоточной подачей промывной жидкости (рис. XIII-5). Для прямоточной промывки требуется частичное заполнение рамного пространства осадком. Промывную жидкость подают по каналу для подачи суспензии, а отводят по

Вид А

t

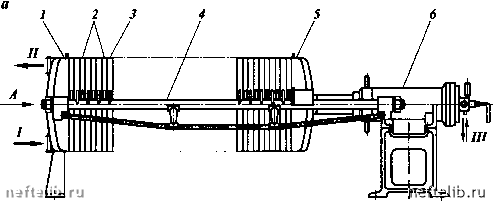

Рис. XIII-4. Конструкция рамного фильтр-пресса:

а - обищй вид; б - с закрытым отводом фильтрата; в ~ с открытым отводом фильтрата; 1 - опорная плита; 2 - рама; 3 - плита; 4 - пшренгельная балка; 5 - нажимная плита; б - зажимное гидравлическое устройство. Потоки: I - суспензия; II - фильтрат; Ш - жидкость гидропривода

каналу для фильтрата (рис. XIII-5, а). При противоточной промывке промывная жидкость поступает в плиты через одну по специальному каналу, проходит через осадок двойной толщины и через вдвое меньшую площадь, что следует учитывать при расчетах, и отводится из плит через одну также по специальному каналу (рис. XIII-5, б).

Для снятия осадка фильтр-пресс раскрывают, отпустив механизм зажима плит, затем плиты и рамы поочередно раздвигают, осадок выгружают, салфетки при необходимости заменяют, и фильтр-пресс готов к следующему циклу фильтрования.

Рамные фильтр-прессы различаются размером и числом рам, площадью фильтрующей поверхности, объемом рамного пространства. Для стандартных фильтр-прессов размеры рам в свету составляют от 315x315 до 1000x1000 мм, число рам колеблется от 10 до 68, их толщина составляет 25 или 45 мм, площадь фильтрующей поверхности изменяется от 2 до 140 м.

Камерный фильтр-пресс (рис. XIII-6) состоит из набора вертикально расположенных плит I, свободно опирающихся на горизонтальные балки, закрепленные в неподвижной упорной плите и в стойке (на схеме не показаны). Набор фильтрующих плит сжимается механизмом зажима между
