п + 1

Рис. IV-1. Схема контактирования пара и жидкости на теоретической тарелке

Рис. rV-2. Схема изменения состава пара и жидкости на теоретической тарелке

теоретическом контакте на п-й тарелке система достигает состояния равновесия, при этом пары G„ и жидкость д„ будут иметь одинаковую температуру t„.

Для осуществления процесса ректификации температурный режим в колонне должен быть таким, чтобы температура убывала в направлении движения потока паров (возрастала в направлении движения потока жидкости), т.е.

>t„> t„+,.

При контакте фаз в результате массообменных процессов температура паровой фазы снизится, часть паров конденсируется и концентрация НКК в них возрастет, а температура жидкой фазы увеличится, часть ее испарится и концентрация НКК в ней уменьшится. Изменение состава паров и жидкости удобно проследить по изобарным температурным кривым (рис. IV-2). На п-й теоретической тарелке в результате контакта концентрация НКК в паровой фазе увеличилась на величину (у„ - y„ i), а в жидкой фазе уменьшилась на величину (х„+, - х„), тем самым концентрация ВКК в жидкости увеличилась.

При ректификации массообмен протекает в обоих направлениях. Если теплота испарения и теплоемкости разделяемых компонентов различаются незначительно, то массы парового и жидкостного потоков по высоте аппарата изменяются мало.

Очевидно, при многократном повторении таких противоточных контактов на верху аппарата можно получить пары, обогащенные в любой степени низко кипящим компонентом (у 1,0), а снизу отбирать жидкость обогащенную высококипящим компонентом (х 1,0). Подобное контактирование осуществляется до тех пор, пока пар на верху колонны не приобретает заданного состава по НКК ув, а жидкость внизу колонны не достигнет состава х.

Подобное контактирование фаз по схеме противотока в целом по аппарату осуществляется в ректификационных колоннах, заполненных различными контактными устройствами: тарелками, насадками и т.п.

ПРИНЦИПИАЛЬНОЕ УСТРОЙСТВО РЕКТИФИКАЦИОННОЙ КОЛОННЫ

Схема ректификационной колонны приведена на рис. IV-3.

В среднюю часть колонны поступает подлежащее ректификации сырье, нагретое до температуры tp. Сырье может подаваться в колонну в виде жидкости, паров или смеси паров и жидкости. При входе сырья в колонну происходит процесс однократного испарения, в результате которого образуются пары Ср состава ур и жидкость др состава х, находящиеся в равновесии.

Для обеспечения ректификации необходимо в верхней части колонны навстречу парам организовать поток жидкости (флегмы, орошения). Для этого на верху колонны тем или иным способом отнимается тепло (тепло парциального конденсатора). За счет этого часть паров, поднимающихся с верхней тарелки, конденсируется, образуя необходимый нисходящий поток жидкости.

В нижней части колонны нужно обеспечить восходящий поток паров. Для этого в низ колонны тем или иным способом подводится тепло Од (тепло кипятильника). При этом часть жидкости, стекающей с нижней тарелки, испаряется, образуя поток паров.

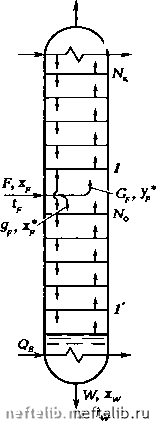

Рис. rV-3. Принципиальная схема ректификационной колонны

Д2»

\bw х1> ТЖ"- \ Ъг

Рис. IV-4. Схемы простых (Л и сложных (/Л колонн:

а - полная; б - укрепляющая; в - отгонная; г - с отбором дополнительных продуктов (D, и W,) из основной колонны; Э - с отбором дополнительного продукта D, из отпарной колонны

При таком режиме самая низкая температура будет в верху колонны, а самая высокая ti - ъ низу колонны.

Отбираемый с верху колонны продукт D, обогащенный НКК, называется ректификатом (или дистиллятом), - а с низу колонны W, обогащенный ВКК, - остатком (или нижним продуктом).

Та часть колонны, куда вводится сырье, называется секцией питания, или эвапорационным пространством, часть ректификационной колонны, находящаяся выше ввода сырья - верхней, концентрационной или укрепляющей, а ниже ввода сырья - нижней, отгонной или исчерпывающей. В обеих частях колонны протекает один и тот же процесс ректификации.

В зависимости от назначения колонны могут быть полными, т.е. иметь концентрационную и отгонную части, или неполными, имеющими одну из названных частей (рис. IV-4). Укрепляющая колонна имеет только верхнюю часть, и сырье подается в низ колонны (рис. 1У-4, б). Отгонная колонна имеет только нижнюю часть, и сырье вводится на верхнюю тарелку (рис. IV-4, в).

Неполные колонны применяются в тех случаях, когда к чистоте нижнего продукта укрепляющей колонны или верхнего продукта отгонной колонны не предъявляются высокие требования. Наличие конденсатора и кипятильника в таких колоннах позволяет обеспечить необходимые жидкостные и паровые нагрузки.

Наряду с простыми колоннами, которые делят смесь на два продукта, различают также сложные колонны, в которых число отбираемых продуктов больше двух (рис. IV-4 г, д). Эти продукты могут выводиться из основной или из отпарных колонн в виде дополнительных боковых погонов.
