в корпусе реактора предусмотрены пггуцеры для ввода сырья и катализатора, вывода продуктов крекинга и закоксованного катализатора, установки предохранительного клапана и термопар, а также люк-лаз, предназначенный для ремонта и монтажа оборудования, расположенного внутри аппарата.

Конструкция регенератора крекинг-установки приведена на рис. XXIV-11.

Основными узлами регенератора являются корпус 1, коллектор ввода воздуха 2 для выжига кокса и поддержания кипящего слоя во взвешенном состоянии, топливные форсунки 3 для разогрева катализатора при пуске установки, форсунки для конденсата 4 с целью предотвращения догорания окиси углерода в двуокись, двухступенчатые циклоны 5, сборная камера 6 и система ввода водяного пара в циклоны первой ступени и под днище сборной камеры для предотвращения догорания окиси углерода в двуокись. В отдельных случаях для съема избыточного тепла и упорядочения движения потока газовзвеси в зоне регенерации устанавливаются пароводяные змеевики.

Обычно регенератор - самый крупный аппарат на установке каталитического крекинга, его объем значительно превышает объем реактора.

Размеры регенератора зависят от его производительности по сжигаемому коксу (количество кокса, выжигаемого с поверхности закоксованного катализатора за единицу времени) и выбранного технологического режима процесса регенерации (температура, давление). Производительность регенератора характеризуется количеством выжженного кокса в единицу времени, и она определяется как произведение количества циркулирующего катализатора на разность содержаний кокса на нем до и после выжига.

Для теплоизоляции и предотвращения абразивного износа корпуса регенератора со стороны постоянно движущихся значительных масс катализатора его изнутри покрывают слоем жаростойкого торкрет-бетона толщиной 150 - 200 мм, нанесенного на панцирную сетку. Применение торкрет-бетона позволяет снизить температуру и толщину стенки корпуса регенератора.

Быстрое отделение катализатора от паров нефтепродуктов на выходе из лифт-реактора стало необходимым условием современных высокотемпературных установок каталитического крекинга, работающих при температурах свыше 525 "С.

В настоящее время применяются несколько конструкций концевых устройств для лифт-реактора (рис. XXIV-12). В порядке увеличения эффективности к ним относятся инерционный сепаратор (см. рис. XXrV-12, а), циклоны с восходящим потоком (см. рис. XXrV-12, б) и разработанные фирмой «Мобил» циклоны с замкнутым потоком (см. рис. XXrV-12, в).

Для оптимального отделения катализатора от нефтепродуктов в лифт-реакторе необходимо во избежание повторного крекинга бензина предотвратить каталитический крекинг в разбавленной фазе после лифт-реактора и, сокращая время пребывания паров на участке между выходом из лифт-реактора и зоной резкого охлаждения, в главной ректификационной колонне свести к минимуму термический крекинг. Кроме того, система отделения катализатора от нефтепродуктов должна обладать операционной

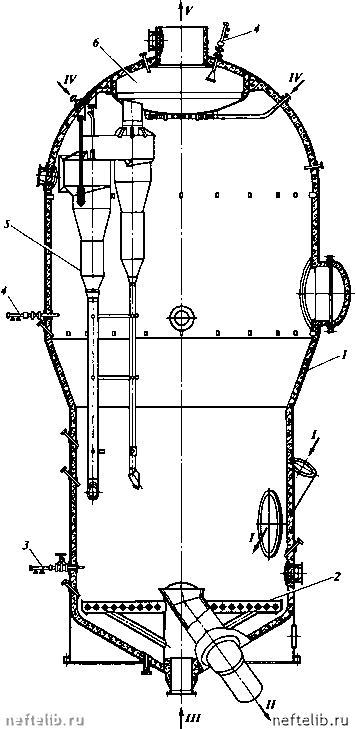

Рис. XXIV-11. Регенератор с пылевидным катализатором:

I - корпус; 2 - коллектор для ввода воздуха; 3 - топливная форсунка; 4 - форсунки для конденсата; 5 - двухступенчатые циклоны; 6 - сборная камера. Потоки: / - закоксованный катализатор из реактора; II - регенерированный катализатор; III - воздух; /V - водяной пар; V - дымовые газы

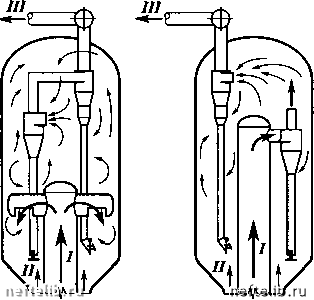

Рис. XXIV-12. Конструкции концевых устройств для лифт-реактора:

сг - инерционный сепаратор; б - циклоны с восходящим потоком; в - циклоны с замкнутым потоком. Потоки: / - смесь катализатора н паров нефтепродуктов из лифт-реактора; 11 - парогазовый поток из десорбера; III - продукты крекинга

габкостью и не требовать повышенного внимания со стороны оператора, сводить к минимуму коксование в трубопроводах и уменьшать потери катализатора в ректификационной колонне. Наиболее полно всем этим требованиям отвечает концевое устройство лифт-реактора в виде циклонов с замкнутым потоком.

Система впрыскивания сырья оказывает решающее влияние на выходы продуктов установок каталитического крекинга. В идеале реакции крекинга должны протекать в паровой фазе на поверхности твердого катализатора. Быстрое и равномерное смешение сырья и катализатора обеспечивает более полное испарение нефтепродуктов и лучший их контакт с катализатором на протяжении короткого времени их пребывания в лифт-реакторе.

На рис. XXIV-13 приведены некоторые конструкции распыливающих сопел для установок каталитического крекинга. Конструкция распылива-ющего сопла должна обеспечить образование мелких капель с узким распределением их по диаметру и небольшим средним диаметром. Если при впрыске сырья образуются крупные капли, то они будут испаряться медленно и могуг вообще не испариться. Присутствие в лифт-реакторе частиц катализатора, смоченных неиспарившимся сырьем, ведет к образованию кокса, водорода и углеводородов С, -Cj. Сравнительная оценка (по данным фирмы «Келлог») показывает, что наилучшими характеристиками обладают сопла «Атомах». Если принять средний диаметр капель, образующихся в сопле «Атомах» за единицу, то для сопла с
