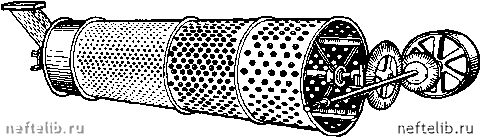

Рнс. ХХ-3. Конструкция барабанного пюхо-та с последовательным расположением сит

Рис. ХХ-4. Схема качающегося грохота:

/ - эксцентрик; 2 - корпус; 3 - опорная стойка

дачу. Эксцентрики привода верхнего короба находятся под углом 180° к эксцентрикам нижнего короба, благодаря чему сита движутся в разных направлениях при условии равновесия качающихся масс.

Разделяемая сыпучая смесь поступает на сито верхнего короба и, продвигаясь по нему, делится на две фракции: верхнюю (крупную) и нижнюю (мелкую). Верхняя фракция в конце сита отводится по назначению, а нижняя из-под сита верхнего короба направляется в нижний короб. Двигаясь по ситу нижнего короба, эта фракция снова делится на две: верхнюю и нижнюю.

Качающиеся грохоты по сравнению с барабанными отличаются более высокой производительностью и эффективностью, компактны и удобны в обслуживании.

Вибрационные грохоты. Классификация материала осуществляется и на вибрационных грохотах, у которых наклонное сито совершает частые колебательные движения при помощи вибратора; схема такого грохота представлена на рис. ХХ-6.

Вибрационные фохоты по сравнению с ранее рассмотренными типами имеют ряд достоинств: меньшую засоряемость поверхности благодаря высокой частоте колебаний сита; высокую производительность и четкость разделения; возможность использования для разделения разнообразных материалов, в том числе и влажных; компактность и удобство в эксплуатации; сравнительно невысокий расход энергии.

Гидравлические центробежные классификаторы. Классификация твердых частиц по размерам гидравлическим способом с использованием центробежной силы может осуществляться таким же образом, как это отмечалось ранее при описании работы гидроциклонов (см. гл. XIV).

Воздушные классификаторы. На рис. ХХ-7 показан центробежный воздушный сепаратор (классификатор). В центробежном воздушном классификаторе на приводном валу 1 жестко закреплен разбрасывающий диск 3, с которым соединен вентилятор 2, при помощи которого в классифика-

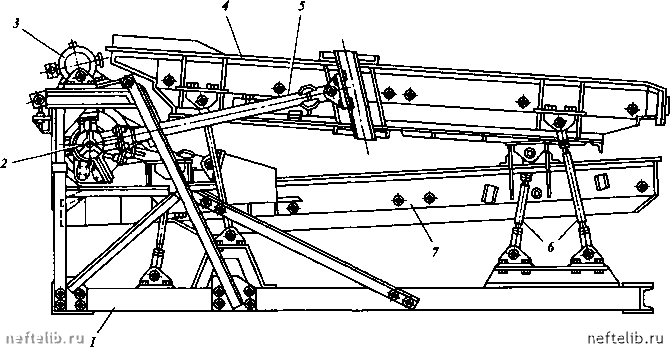

Рис. ХХ-5. Конструкция качающегося грохота с разносторонним уклоном сит:

/ - опорная рама; 2 - эксцентриковый вал; 3 - двигатель; 4 - верхний короб с ситом; 5 - шатун; 6 - опоры; 7 - нижний короб с ситом

Рис. ХХ-в. Схема вибрационного грохота:

/ - корпус; 2 - сито; 3 - дебалансы; 4 - вал

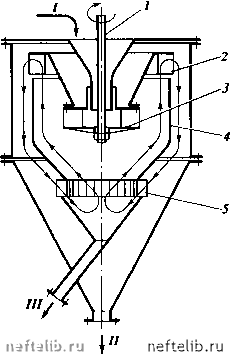

Рис. ХХ-7. Схема цеитробежиого воздушного сепаратора:

/ - приводной вал вентилятора и разбрасывающего диска; 2 - вентилятор; 3 - разбрасывающий диск; 4 - внутренняя камера; 5 - жалюзийное распределительное устройство. Потоки: / - исходный сыпучий материал; Я - мелкие частицы; III - крупные частицы

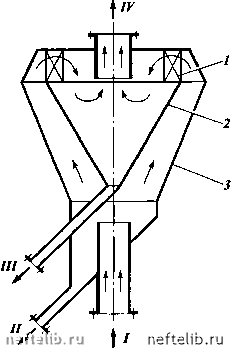

Рис. ХХ-8. Схема воздушно-проходного сепаратора:

/ - поворотные лопатки; 2 - внутренний конус; 3 - наружный конус. Потоки: / - воздух вместе с исходным сыпучим материалом; II - крупные частицы; III - средние частицы; IV - воздух вместе с мелкими частицами

торе обеспечивается замкнутая циркуляция воздуха. Подлежащий разделению материал непрерывно подается на вращающийся разбрасывающий диск 3, с которого под действием центробежной силы отбрасывается к стенкам внутренней камеры 4. При движении материала по стенкам камеры через его слой продувают восходящий воздушный поток, выносящий к вентилятору мелкие частицы.

Крупные частицы из внутренней камеры отводятся через наклонный патрубок, а мелкие частицы отбрасываются лопатками вентилятора к наружным стенкам корпуса и через нижнее коническое днище выводятся из аппарата.

В воздушно-проходном сепараторе (рис. ХХ-8) подлежащий разделению материал вносится потоком воздуха в кольцевое пространство сепаратора между внутренним 2 и наружным 3 конусами. Вследствие снижения скорости движения потока в этом сечении происходит отделение от потока наиболее крупных частиц, которые в дальнейшем выводятся из сепаратора. Мелкие частицы, двигаясь вместе с потоком воздуха, огибают верхний край внутреннего конуса и через поворотные лопатки 1 направляются
