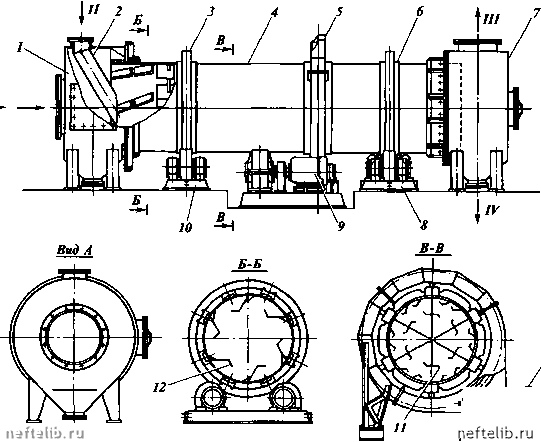

Рис. х-14. Барабанная сушилка:

1 - загрузочная камера;

2 - наклонный лоток;

3 - бандаж; 4 - барабан; 5 - зубчатый венец; 6 - кольцевые накладки; 7 - разгрузочная камера; 8 - упорные ролики; 9 - привод 10 опорные ролики; 11 - секторная перевалочная насадка; 12 - лопастная насадка. Потоки: / - теплоноситель; II - исходный продукт; III - смесь теплоносителя и паров воды; /V - готовый продукт

вращения барабанов сушилок обычно составляет от 1 до 8 об/мин. Потребляемая мощность составляет от 0,75 до 200 кВт в зависимости от размеров сушилки. Степень заполнения объема барабана материалом достигает 20 %.

Для перераспределения материала в барабане служат различные насадки, основные типы которых приведены на рис. Х-15. Тип применяемой насадки зависит от свойств высушиваемого материала и условий сушки. Для крупнокусковых и склонных к налипанию материалов применяется лопастная насадка (рис. Х-15, а), для сыпучих материалов с мелкими частицами - распределительная насадка объемного типа (рис. Х-15, б, в), для материалов средней крупности, плохо сыпучих, легко измельчающихся и пылящих применяют секторные перевалочные насадки (рис. Х-15, г), для порошкообразных и сильно пылящих материалов - перевалочная насадка с закрытыми ячейками (рис. Х-15, д). Применяются насадки и других типов, что определяется спецификой процесса сушки. Насадки выпускаются секциями длиной 1 м.

Пневматическая сушилка (рис. Х-16). Для сушки мелкодисперсных, кристаллических и волокнистых материалов применяются сушилки, обеспечивающие относительно небольшое время пребывания материала в зоне сушки (сушилки мгновенного действия). В аппаратах подобного типа высушиваемый материал подается в трубу, через которую с большой скоростью проходит поток горячего газа (воздуха). Газ подхватывает влажный материал и выносит его из сушилки в циклон. В этих сушилках удаляется в основном поверхностная влага.

Главная часть сушилки - вертикальная труба 2 высотой 10 - 20 м, в которой зернистый материал сушится во время полета во взвешенном состоянии. Влажный материал из бункера

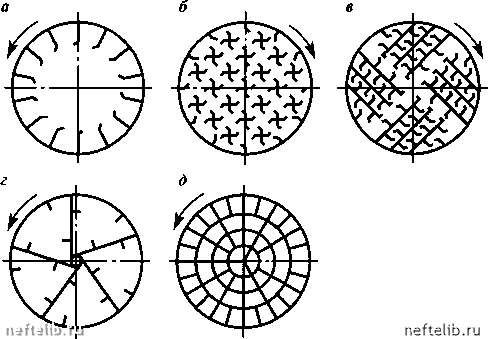

Рис. Х-15. Схемы осиовиых типов насадок для барабанных сушилок:

а - лопастные; б , в - распределительные объемного типа; г - секторные перевалочные; д - перевалочные с закрытыми ячейками

Рис. Х-16. Схема пневматической сушилки:

1 - питатель; 2 - сушильная труба; 3 - сборник; 4 - фильтр; 5 - циклон; 6 - выфужатель; 7 -бункер влажного материала; 8 - дозатор; 9 -воздухоподогреватель; 10 - вентилятор

□ !
