Таблица XXI.l

Значение фактора формы К

ДЛЯ нижнего ряда

для верхнего ряда

0,68 0,98 0,30 0,98

•100 = 69,4

100 = 30,6%.

Таким образом, нижний ряд труб поглощает тепла в 0,68:0,30 = 2,27 раза больше, чем верхний. Эту неравномерность поглощения тепла необходимо учитывать при размещении труб в два ряда.

Располагая значением фактора формы К, можно определить эквивалентную плоскую поверхность Н. Выше было отмечено, что фактор формы К равен отношению количества тепла, поглощенного пучком радиантных труб, к количеству тепла, поглощенному заэкранированной поверхностью кладки при тех же условиях. Отношение количеств тепла может быть заменено отношением поверхностей, т. е.

К = HJH,

где Яд - эквивалентная поверхность кладки.

Отсюда следует, что

Яд = КН.

плоская поверхность; Я - заэкранированная

При двустороннем облучении радиантных труб значение фактора формы К также может быть оценено с помощью графика Хоттеля. Так, при двухрядном экране для ближайшего к форсунке ряда К, = 0,66, для второго ряда = 0,22, а с учетом освещенности с двух сторон К = = 2(0,66 + 0,22) = 1,76.

Таким образом, при сравнении двустороннего освещения с односторонним (размещение труб у стен) двухрядный экран обеспечивает в 1,76 : 0,98 = 1,8 раза большую передачу тепла.

Двустороннее облучение однорядного экрана дает фактор формы К = = 2 • 0,66 = 1,32.

При двустороннем облучении двухрядное расположение труб дает увеличение количества поглощенного тепла в 1,76:1,32 = 1,33 раза по сравнению с однорядным, хотя число труб различается в 2 раза.

Еще раз отметим, что приведенные выше цифры справедливы, когда расстояние между осями труб равно 2d, при другом размещении труб численные значения фактора формы несколько изменяются (см. рис. XXI-5).

ОСНОВНЫЕ ТИПЫ ПЕЧЕЙ

В промышленности применяется большое число различных конструкций и типоразмеров трубчатых печей. При выборе печи в основном следует учитывать вид топлива (газовое или комбинированное); требование технологического процесса к расположению труб камеры радиации (горизонтальное или вертикальное); необходимость дифференциального подвода тепла к трубам камеры радиации; количество регулируемых потоков; время пребывания продукта в печи или камере радиации. В настоящем кратком обзоре нет необходимости характеризовать печи всех известных типов. Рассмотрим только печи основных типов, имеющих широкое распространение.

На действующих установках нефтегазопереработки широко распространены шатровые печи и печи беспламенного горения, которые в настоящее время отнесены к печам устаревшей конструкции.

Шатровые печи (рис. XXI-6), имеющие две камеры радиации с наклонным сводом и одну камеру конвекции, расположенную в центре печи, применяются на установках АВТ производительностью 1,5 - 3,0 млн. т/год. Нагреваемое сырье поступает в конвекционную камеру и двумя потоками проходит через трубы. В печи имеются муфели, в которых размещаются форсунки. Горение топлива практически завершается в муфельном канале, и в топку поступают раскаленные продукты сгорания. Двухскатные печи шатрового типа имеют серьезные недостатки: они громоздки, металлоемки, КПД их не превышает 0,74, теплонапряженность камер низкая, дымовые газы покидают конвекционную камеру при сравнительно высокой температуре (450-500 °С).

В 60-е годы на АВТ и других технологических установках начали широко применяться печи беспламенного горения с излучающими стенками (рис. XXI-7). Беспламенные панельные горелки 1 расположены пятью рядами в каждой фронтальной стене камеры радиации. Каждый горизонтальный ряд имеет индивидуальный газовый коллектор, что создает возможность независимого регулирования теплопроизводительности горелок одного ряда и теплопередачи к соответствующему участку радиантного экрана 2. Существует пять типов печей с излучающими стенками, тепловая мощность которых изменяется от 8,9 до 26,7 МВт. Конструктивно печи отличаются между собой в основном длиной труб, которая в зависимости от тепловой мощности изменяется от 6 до 18 м. Дымовые трубы печей расположены в верхней части, дымовые газы направляются снизу вверх. Печи работают на газообразном топливе, причем газы должны иметь постоянный углеводородный сос-тав, что является серьезным недостатком печей.

В печи предусмотрена возможность работы на резервном жидком и газовом (газ, содержащий конденсат) топливе. Для этого в поду камеры

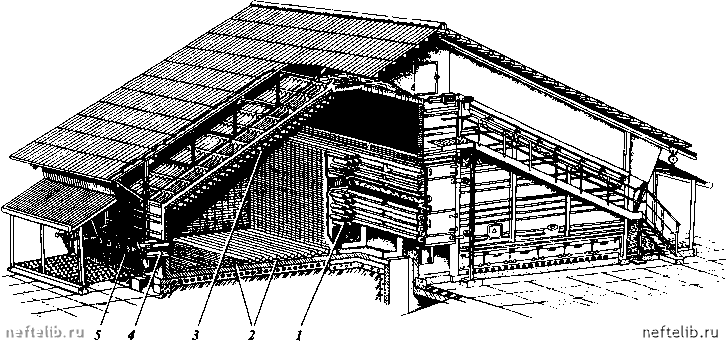

Рис. XXI-e. Схема двухкамерной печи с наклонным сводом:

1 - конвекционная камера; 2 - подовый экран радиантной камеры; 3 - потолочный экран радиантной камеры; 4 - муфели; 5 - форсунки
