Примером аппаратов этой группы могут служить нагреватели сырья, использующие тепло водяного пара, кипятильники, при помощи которых в низ ректификационной колонны подводится тепло, необходимое для ректификации, и т.д.

Холодильники и конденсаторы, предназначенные для охлаждения потока или конденсации паров с использованием специального охлаждающего агента (вода, воздух, испаряющийся аммиак, пропан и др.). Охлаждение и конденсация в этих аппаратах являются целевыми процессами, а нагрев охлаждающего агента побочным. К таким аппаратам относятся холодильники и конденсаторы любой нефтегазоперерабатывающей установки, предназначенные для охлаждения и конденсации получаемых продуктов.

При регенерации тепла того или иного продукта его окончательное охлаждение до температуры, требуемой для безопасного транспорта и хранения, обычно завершается в холодильниках.

Кристаллизаторы, предназначенные для охлаждения соответствующих жидких потоков до температур, обеспечивающих образование кристаллов некоторых составляющих смесь веществ. В зависимости от температурного режима кристаллизации в этих аппаратах в качестве охлаждающего агента используются вода или специальные хладагенты в виде охлажденных рассолов, испаряющихся аммиака, пропана и др.

В нефтегазопереработке кристаллизаторы используются при депарафинизации масел, обезмасливании парафинов, разделении ксилолов, производстве серы и др.

Поверхностные теплообменные аппараты классифицируются в зависимости от их конструкции. К их числу относятся следующие.

Кожухотрубчатые теплообменные аппараты с неподвижными трубными решетками (рис. XXII-1). Такие аппараты имеют цилиндрический кожух 2, в котором расположен пучок теплообменных труб 3. Трубные решетки 5 с развальцованными трубками крепятся к кожуху аппарата. С одного конца теплообменный аппарат закрыт распределительной камерой 1, с другого - крышкой 6. Аппарат оборудован штуцерами для теплообме-

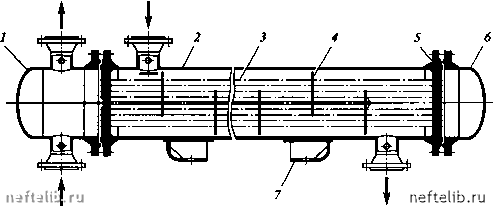

Рис. XXII-1. Кожухотрубчатый теплообменник с веподввжнымв трубными решетками:

] - распределительная камера; 2 - кожух; 3 - теплообменная труба; 4 - поперечная перегородка; 5 - трубная решетка; б - крышка кожуха; 7 - опора

нивающихся сред; одна среда идет по трубкам, другая проходит через межтрубное пространство.

В зависимости от числа перегородок в распределительной камере ко-жухотрубчатые теплообменные аппараты делятся на одно-, двух- и многоходовые в трубном пространстве; аппараты многоходовые в межтрубном пространстве с продольными перегородками; аппараты с поперечными перегородками сегментными, секторными, кольцевыми и др.

Существенное различие между температурами трубок и кожуха в этих аппаратах приводит к большему удлинению трубок по сравнению с кожухом, что обусловливает возникновение напряжения в трубной решетке 5 и может привести к нарушению плотности вальцовки труб в решетке и попаданию одной теплообменивающейся среды в другую. Поэтому теплообменники этого типа применяют при разнице температур теплообменивающихся сред, проходящих через трубки и межтрубное пространство, не более 50° и при сравнительно небольшой длине аппарата.

Очистка межтрубного пространства подобных аппаратов сложна, поэтому теплообменники такого типа применяются в тех случаях, когда среда, проходящая через межтрубное пространство, является чистой, не агрессивной, т.е. когда нет необходимости в чистке.

Достоинством аппаратов этого типа является простота конструкции и, следовательно, меньшая стоимость.

В зависимости от расположения теплообменных труб различают теплообменные аппараты горизонтального и вертикального типа.

Кожухотрубчатые теплообменные аппараты с плавающей юловкой (с подвижной трубной решеткой) являются наиболее распространенным типом поверхностных аппаратов (рис. XXII-2). Подвижная трубная решетка позволяет трубному пучку свободно перемещаться независимо от корпуса. В аппаратах этой конструкции температурные напряжения могуг возникать лишь при существенном различии температур трубок.

Трубчатый пучок может опираться на ближайшую к плавающей головке перегородку, имеющую большую толщину, чем у других перегородок, а при значительных размерах и массе пучок опирают на катковые опоры.

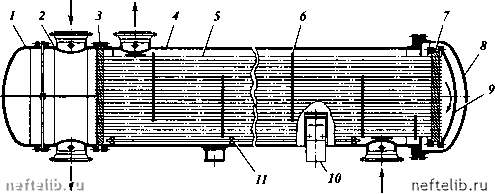

Рис. XXII-2. Кожухотрубчатый теплообменник с плавающей головкой:

) - крышка распределительной камеры; 2 - распределительная камера; 3 - неподвижная трубная решетка; 4 - кожух; 5 - теплообменная труба; 6 - поперечная перегородка; 7 - подвижная трубная решетка; 8 - крышка кожуха; 9 - крышка плавающей головки; 10 - опора; ) 1 - катковая опора трубчатого пучка

Для возможности свободного перемещения аппарата при нагреве корпус теплообменника крепят к одной из опор подвижно. Для этого отверстия под болты в опорах делают овальной формы. Обычно подвижное крепление корпуса предусматривают со стороны плавающей головки, где к корпусу присоединяют меньшее число трубопроводов.

По кожуху (межтрубному пространству) аппараты с плавающей головкой чаще всего выполняют одноходовыми. В аппаратах с двумя ходами по корпусу устанавливают продольную перегородку, что обеспечивает противоток потоков.

Отличительной особенностью аппарата, разработанного АО «ВНИПИ-нефть» и Черновицким машиностроительным заводом (рис. ХХП-З), является применение поперечных стержневых перегородок 7 (турбулизаторов), закрепленных полукольцами в межтрубном пространстве. По сравнению со стандартным теплообменником данный аппарат обеспечивает увеличение эффективности теплообмена на 15 - 25 %, устранение вибрации трубчатых пучков, уменьшение гидравлического сопротивления в межтрубном пространстве, снижение загрязненности, облегчение чистки трубчатых пучков и значительное уменьшение тепловых потоков, не участвующих в теплообмене (см. рис. XXII-28). Продольную перегородку 6 нужно вынимать из корпуса вместе с трубчатым пучком, поэтому необходимо специальное уплотнение между кожухом и перегородкой. Имеются различные конструкции уплотнений: гибкие металлические пластины 11, плотно прилегающие к кожуху по краю перегородки (см. рис. ХХП-З, а), асбестовый шнур 12, заложенный в продольный паз перегородки (см. рис. ХХП-З, б] и др.

В кожухотрубчатых теплообменных аппаратах с плавающей головкой трубные пучки сравнительно легко могут быть удалены из корпуса, что облегчает их ремонт, чистку или замену. Однако следует отметить, что конструкция аппаратов с подвижной решеткой относительно сложна, для ее изготовления требуется больший расход металла на единицу поверхности теплообмена, при работе аппарата плавающая головка недоступна для ремонта.

Рис. ХХП-З. Схема кожухотрубчатого теплообменника с продольной перегородкой:

а - общий вид; б, в - варианты уплотнения продольной перегородки с корпусом

стальными пластинами и асбестовым шнуром; ) - крышка распределительной камеры; 2 -

распределительная камера; 3 - неподвижная трубная решетка; 4 - кожух; 5 - труба; 6 -

продольная перегородка; 7 - поперечные стержневые перегородки (турбулизаторы); 8 -

подвижная трубная решетка; 9 - крышка кожуха; 10 - крышка плавающей головки; - стальные пластины; 12 - асбестовый шнур
