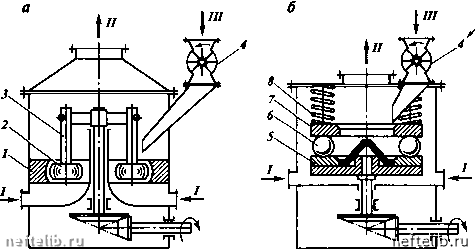

Рис. XIX-12. Схема кольцевых мельниц:

а - маятниковой; б - шаровой; 1 - кольцо; 2 - ролики; 3 - маятники; 4 - шлюзовой питатель; 5 - вращающееся кольцо; 6 - шары; 7 - неподвижное кольцо; 8 - пружины. Потоки: / - воздух (инертный газ); 11 - измельченный материал в смеси с воздухом (инертным газом); 111 - исходный материал

нюю ПОЛОСТЬ ПОДВИЖНОГО кольца, пылеразделение и улавливание готового продукта осуществляются в замкнутом цикле, аналогичном описанному для маятниковых мельниц.

В кольцевых мельницах измельчается материал с начальными размерами частиц до 30+35 мм, степень измельчения составляет 60 и более. Такие мельницы обеспечивают измельчение материала до размера частиц 15+18 мкм.

Бегуны. Мельницы-бегуны состоят из катков, вращающихся на поверхности чаши (рис. XIX-13). Материал, попадающий в пространство между катками и чашей, истирается.

Применяются два типа мельниц-бегунов. К первому относятся машины, в которых чаша неподвижна, а катки вращаются под действием соответствующего привода. Бегуны второго типа имеют вращающуюся чашу с расположенным на ней материалом; катки же вращаются без специального привода под воздействием сил трения поверхности катков о материал.

Измельченный материал удаляют либо периодически при помощи скребков через борт чаши, либо непрерывно через щели или сетку у бортов чаши. Бегуны используются как для измельчения, так и для смешения материала. Частота вращения катков составляет 20+50 об/мин при вращающейся чаше и 10+20 при неподвижной. Бегуны обеспечивают степень измельчения, примерно равную 10 и более, начальный размер исходного измельчаемого материала до 20 - 50 мм.

Вибрационные мельницы (рис. XIX-14). Такие мельницы используются для особо тонкого измельчения. Они представляют собой барабан, на 70+80 % заполненный вибрирующими шарами. Барабан приводится в колебательное движение дебалансным валом.

Измельчение материала в вибрационных мельницах осуществляется благодаря интенсивному движению и частым соударениям вибрирующих

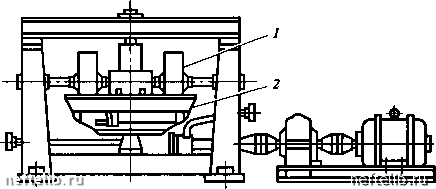

Рис. XIX-13. Конструкция мельниц-бегунов с вращающейся чашей:

/ - катки; 2 - чаша; 3 - скребок

7 2

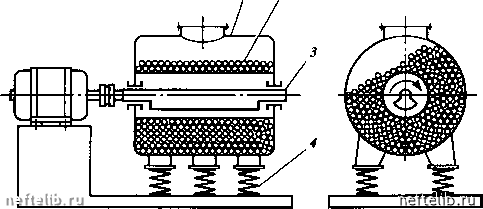

Рис. XIX-14. Схема вибрационной мельницы инерционного типа:

/ - корпус; 2 - дробящие тела; 3 - дебалансный вал; 4 - пружинящая опора

шаров. Корпус устанавливается на пружинящей опоре, предотвращающей передачу вибрации основанию мельницы.

Вибрационные мельницы используют как для сухого, так и для мокрого измельчения; они работают периодически или непрерывно. Такие мельницы эффективны для сверхтонкого измельчения материалов небольшой твердости, размеры зерен которого составляют от 1+2 мм до 60 мкм и менее.

ГША XX КЛАССИФИКАЦИЯ И ДОЗИРОВАНИЕ ТВЕРДЫХ МАТЕРИАЛОВ

ОСНОВНЫЕ виды КЛАССИФИКАЦИИ ЗЕРНИСТОГО МАТЕРИАЛА

Полученный в результате измельчения твердый материал требуется разделить с выделением фракций, различающихся по размерам частиц. Такое разделение твердого зернистого материала называют классификацией или сортировкой. В промышленности применяются следующие основные виды классификации (сортировки) зернистого материала.

Классификация при помощи сит, имеющих те или иные размеры отверстий. Частицы меньшего размера проходят через отверстия сита, в то время как более крупные задерживаются на его полотне. Просеивая зернистый материал последовательно через ряд сит с различными размерами отверстий, можно выделить из него фракции с частицами определенных заданных размеров. Такой метод классификации называется грохочением.

Гидравлический способ классификации основывается на различии скорости оседания частиц различных размеров в жидкости. Такая классификация осуществляется пропусканием жидкости или газа через слой исходного материала, при этом частицы, скорость осаждения которых меньше линейной скорости восходящего потока, выносятся из слоя, остальные частицы остаются в нем. При классификации гидравлическим способом материал разделяется не только по размерам частиц, но и по их плотности. При заданной скорости потока из слоя выносятся не только мелкие частицы, но и более крупные, имеющие меньшую плотность.

Классификация гидравлическим способом может осуществляться также путем отстаивания суспензии, причем скорость оседания частиц зависит от размера частиц и их плотности. В первую очередь из суспензий (в осадок) будут выпадать наиболее крупные и тяжелые частицы, в последующем размер отстаивающихся частиц постепенно убывает.

Классификация при помощи газовых (воздушных) классификаторов. При таком способе классификации материал разделяется в газовом (воздушном) потоке под действием сил тяжести, центробежных или инерционных. В поле этих сил крупные и тяжелые частицы последовательно отделяются от более мелких.
