в ректификате и в остатке, а на другие концентрации только наложить ограничения типа больше или меньше. Расчетный состав продуктов будет определяться методом последовательных приближений (итераций) по уравнениям материального, теплового балансов и равновесия.

2. В колонне нет ни одного сечения, в котором составы потоков флегмы и паров совпадали бы полностью с составами жидкости и паров Gp, полученными при однократном испарении сырья. Поэтому составы флегмы X, „ и паров у, „ можно точно установить, лишь выполнив расчет соответствующих частей колонны и определив составы: 1) флегмы х,,, стекающей с первой тарелки концентрационной части колонны, и 2) паров

Yifj, поднимающихся из отгонной секции колонны. При точном расчете

это, в свою очередь, заставляет прибегать к методу последовательных

приближений. Иногда делается допущение, что хр = х,, = х, „ и ур =

= у. = у.. Однако при этом возникают определенные ограничения,

связанные с расчетными составами получаемых продуктов у,р и х-

3. Поскольку в смеси наряду с НКК и ВКК находятся промежуточные по температурам кипения компоненты, изменение их концентраций по высоте аппарата может иметь специфическую особенность: в каком-то промежуточном сечении соответствующей части колонны они могут проходить через максимум (минимум). Максимальное содержание НКК и ВКК, как и в бинарной ректификации, будет приходиться для НКК на ректифи-

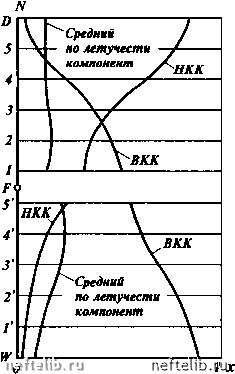

Рис. IV-33. Грампеское распределение концентраций компонентов по высоте колонны при разделении трехкомпонентной смеси:

1, 2,.....5, 1, 2,...., 5 - номера тарелок

кат, а для ВКК - на остаток. Пример такого распределения компонентов дан на рис. IV-33 для трехкомпонентной смеси.

Как видно, концентрация НКК увеличивается снизу вверх, в том жв направлении уменьшается концентрация ВКК. Концентрация же среднего по летучести компонента на тарелке 4 отгонной части и на тарелке 2 концентрационной части колонны проходит через максимум. При этом концентрация среднего по летучести компонента практически не изменилась в пределах всей концентрационной части колонны и даже несколько снизилась в ректификате по сравнению с его содержанием на первой тарелке концентрационной части колонны.

Это обстоятельство требует тщательной формулировки ограничений на составы продуктов колонны и контроля их выполнения в процессе расчета, так как в противном случае можно получить продукт худшего по примесным компонентам качества при большем числе тарелок в колонне.

Вместе с тем это же позволяет определить то сечение колонны, в котором концентрация данного компонента будет максимальной, и обеспечить в этом сечении вывод продукта в виде дополнительного бокового потока сложной колонны.

Из изложенного вытекает, что точный расчет ректификации многокомпонентной смеси требует большого объема вычислений, в принципе является итерационным и для своего выполнения требует применения электронных вычислительных машин.

Поэтому в настоящее время применяются также различные приближенные методы расчета, в которых используются некоторые допущения (постоянство флегмового числа, постоянство относительной летучести по высоте рассматриваемой части колонны, эмпирические зависимости между флегмовым числом и числом теоретических тарелок и др.).

РАСЧЕТ РЕЖИМА ПОЛНОГО ОРОШЕНИЯ ПРИ РЕКТИФИКАЦИИ МНОГОКОМПОНЕНТНЫХ СМЕСЕЙ

Рассмотрим ректификацию многокомпонентной смеси (рис. IV-22) в случае работы колонны при полном возврате флегмы (Я-»<»). В этом случае число тарелок в колонне будет минимальным (N„). Обозначим число ступеней изменения концентраций, включая кипятильник через

= Nu. +1-

Примем, что коэффициент относительной летучести aj для любой пары компонентов i и j остается постоянным по высоте рассчитываемой части колонны.

Согласно уравнению равновесия для любой п-й тарелки можем записать выражения:

yi.n = Ki,„Xi„ и у,,„ = Кх.

Разделив левую и правую части первого уравнения соответственно на левую и правую части второго уравнения и приняв во внимание, что fi.i Kin/Kj„, получим

=a,j. (IV.64)

Из уравнения рабочей линии имеем х,,л.1 =У,,„ и Xj, = yj. (TV.65)

Подставив значения концентраций у,„, и у„ из уравнения (IV.65) в уравнение (IV.64), получим соотношение

=a,j. (IV.66)

Уравнение (IV.66) справедливо для любой пары компонентов многокомпонентной смеси и позволяет определить их концентрации на любой (п + 1)-й тарелке колонны, если известны концентрации компонентов на нижележащей п-й тарелке, или наоборот.

Если варьировать номер тарелки от п = О (кипятильник) до п, присваивая п целые числа, то из уравнения (IV.66) получим

=а;;. (IV.67)

с помощью уравнения (IV.67) можно рассчитать концентрации всех компонентов на любой тарелке колонны между двумя произвольными сечениями с номерами О и п.

С учетом разделительного действия кипятильника для всей колонны

(л = •тш + 1; = Yi.D И = Yj,,; х.о = х,и, и хо = Xjw) уравнение (IV.67) запишется в виде

Zi£.„W.=aW>iiJL. (IV.68)

У/,0 Xjw

Решив уравнение (IV.68) относительно числа теоретических контактных ступеней, получим

S™.„=N„ + 1=-Ii£ii=. (IV.69)

есть коэффициент распределения z-го компонента между ректификатом и остатком.
