Рис. II-4. Общий вид графической зависимости давления насыщенных паров нефтепродуктов от температуры

т. т

F(T)

ЧР-Щ=-

гы F{To]-F{T]

Р(Го)-810-

(П.4)

где Р - давление насыщенных паров нефтепродукта, МПа; Г и Гц - температуры кипения нефтепродукта соответственно при давлении Р н атмосферном давлении, К; F {Т) - функция температуры, определяемая из выражения

F(T] =

jr + lOeOOO-307,6

При заданном давлении Р из уравнения (П.4) можно найти также температуру кипения углеводородной смеси Т.

КЛАССИФИКАЦИЯ ДВУХКОМПОНЕНТНЫХ СМЕСЕЙ ЖИДКОСТЕЙ

Двухкомпонентные (бинарные) смеси жидкостей могут быть разделены на три основные группы в зависимости от степени их взаимной растворимости:

жидкости взаимно растворимые в любых соотношениях;

частично растворимые;

практически взаимно нерастворимые.

Подобная классификация в известной степени является условной. Взаимная растворимость жидкостей меняется с изменением температуры, вследствие чего некоторые жидкости, лишь частично растворимые, друг в друге при одной температуре, могут стать полностью взаимно растворимыми при другой температуре.

Обычно взаимная растворимость жидкостей возрастает с повышением температуры, хотя в некоторых случаях, например, для смеси триэтилами-на и воды наблюдается обратное явление.

Полностью взаимно нерастворимых жидкостей нет, обычно все жидкости, хотя и в незначительных количествах, но растворяются друг в друге. Однако подобная растворимость для некоторых жидкостей столь незначительна, что практически их можно считать взаимно нерастворимыми. Примером такой системы может быть смесь углеводородов (нефтепродуктов) и воды.

Жидкости, взаимно растворимые в любых отношениях, подразделяются на следующие три подгруппы:

образующие идеальные растворы, которые подчиняются закону Рауля;

так называемые нормальные растворы - жидкие смеси, частично отклоняющиеся от закона Рауля, но не образующие смесей с постоянной температурой кипения (азеотропов);

неидеальные растворы - жидкости, образующие смеси со значительными отклонениями от закона Рауля, в том числе смеси с постоянной температурой кипения (азеотропы).

Рассмотрим основные законы фазового равновесия.

ОСНОВНЫЕ ЗАКОНЫ ФАЗОВОГО РАВНОВЕСИЯ

Идеальный газ (пар) характеризуется отсутствием межмолекулярных сил и весьма малым объемом молекул по сравнению с объемом газа. В большинстве случаев, кроме систем при очень высоких давлениях, газ (пар) можно считать идеальным, что позволяет использовать для расчетов уравнение состояния идеального газа - уравнение Клапейрона - Менделеева

PV = NRT = -!!RT. (II.5)

где т - масса газа, кг; М - мольная масса газа; V - объем газа, м; R - универсальная газовая постоянная (R = 8,326 кДж/(мольК); Т - абсолютная температура, К.

При давлениях, близких или значительно превосходящих критические, в правую часть уравнения (II.5) необходимо вводить множитель z, называемый коэффициентом сжимаемости, значение которого зависит от приведенных давления Р„р = Р/Ркр и температуры Г„р = Г/Гр (рис. II-5).

Смеси газов и паров, близких по своим свойствам к идеальным, характеризуются аддитивностью парциальных объемов и парциальных давлений, выражаемой уравнениями:

для парциальных давлений

n = fpr. (П.6)

парциальных объемов

где л и V - соответственно внешнее давление системы и объем газовой

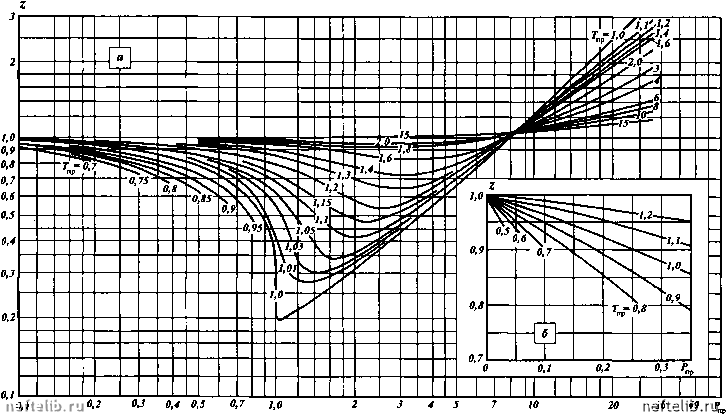

Рис. II-5. Зависимость коэффициента сжимаемости реальных газов от приведенных давления и температуры:

а - для рабочего интервала; б - для области низких давлений
