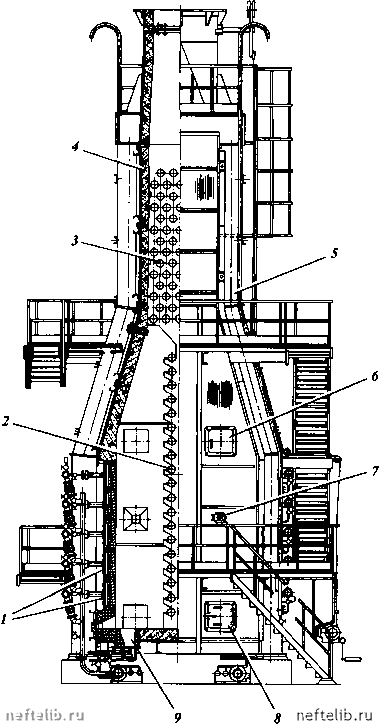

Рис. XXI-7. Трубчатая печь беспламенного горения с излучающими стенками:

I - беспламенные панельные горелки; 2 - змеевик радиантных труб; 3 - змеевик конвекционных труб; 4 - футеровка; 5 - каркас; 6 -выхлопное окно; 7 - смотровое окно; 8 - люк-лаз; 9 - резервные горелки

радиации вдоль излучающих стен установлены резервные газомазутные горелки 9. Факелы этих горелок настилаются на поверхность панельных горелок и образуют сплошное зеркало излучения. При этом первичный воздух подается к горелкам в поду через регистры с шиберами, а вторичный - по высоте настила факела через смесители отключенных панельных горелок. Печи беспламенного горения компактны, малогабаритны.

В совершенствование и конструирование трубчатых печей нового типа, повышение их эффективности, типизацию и стандартизацию печного оборудования большой вклад сделан ВНИИнефтемашем, который создал и осуществил внедрение в промышленность трубчатых печей ряда типов, по которым издан каталог, позволяющий выбрать конструкцию и размеры типовой трубчатой печи для соответствующего технологического процесса.

При составлении каталога бьоли приняты следующие условные обозначения: первая б ук ва - конструктивное исполнение (Г - трубчатые печи с верхним отводом дымовых газов и горизонтальными радиантными трубами; В - трубчатые печи с верхним отводом дымовых газов и вертикальными радиантными трубами; Ц - цилиндрические трубчатые печи с верхней камерой конвекции; К - цилиндрические трубчатые печи с кольцевой камерой конвекции; С - секционные трубчатые печи); вторая буква - способ сжигания топлива (С - свободный факел; Н - настильный факел; Д - настильный факел с дифференциальным подводом воздуха по высоте факела). Цифра, стоящая после буквенного обозначения, означает число радиантных камер или секций, при отсутствии цифры печь однокамерная или односекционная.

Печи типа ГС - коробчатые с верхним отводом дымовых газов, горизонтальным расположением труб в радиантной и конвекционной камерах и свободного вертикального сжигания комбинированного топлива (рис. XXI-8). Горелки расположены в один ряд в поду печи. Обслуживание горелок производится с одной стороны печи, что позволяет устанавливать рядом две камеры радиации (рис. XXI-9, печи типа ГС2 ).

Печи типа ГС применяются на установках атмосферной и вакуумной перегонки нефти, вторичных процессов.

Печи типа ГС2 предпочтительны на установках замедленного коксования, крекинг-процессов, где требуется нагрев нефтепродуктов с низкими значениями теплонапряженности поверхности нагрева (29 кВт/м)

Печи типа ГН - коробчатые с верхним отводом дымовых газов, горизонтальным настенным или центральным трубным экраном и объемно-настильного сжигания комбинированного топлива (вариант I) или настильного сжигания газового топлива на фронтальные стены (вариант II).

При исполнении печи по варианту I горелки расположены в два ряда на фронтальных стенах под углом 45° (рис. XXI-10). По оси печи расположена настильная стена, на которую направлены горящие факелы. Печь ГН2 имеет две камеры радиации и применяется для процессов, требующих "мягкий" режим нагрева (установки замедленного коксования, крекинг-процессы).

По варианту II горелки расположены ярусами на фронтальных стенах, а двухрядный горизонтальный экран - по оси печи. Тепло к экранам передается от фронтальных стен, на которые настилаются факелы веерных горелок. Данный тип печи предназначен для реконструкции существующих печей беспламенного горения, а также в процессах средней производительности, обеспеченных газовым топливом, в том числе с большим процентом водорода.

Печи типа ВС - узкокамерные секционные с верхним отводом

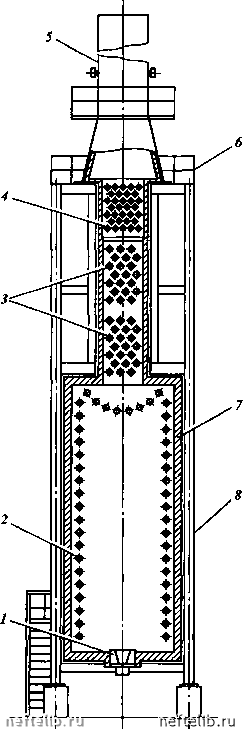

Рис. XXI-8. Схема трубчатой печи типа ГС:

1 - горелка; 2 - змеевик радиантных труб; 3 - змеевик конвекционных труб; 4 - воз-духоподофеватель; 5 - дымовая труба; 6 - лестничная площадка; 7 - футеровка; 8 - каркас
