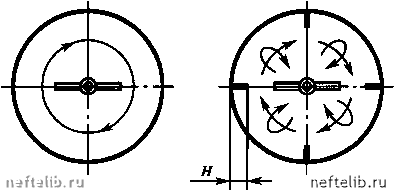

Рис. XVII-3. Схема потоков жидкости в аппарате с мешалкой:

а - без отражательных перегородок; б - с перегородками

ГО типов с лопастями, повторяющими по своим очертаниям профиль корпуса. В этих конструкциях зазор между стенкой корпуса и перемешивающим устройством невелик (D/d„ < 1,051,25). Это обстоятельство обусловливает большую турбулентность потока у самой стенки, что способствует лучшей теплопередаче через стенку и препятствует отложению осадка на

Рис. XVII-4. Схема одиночной лопасти (к мощности на перемешивание жидкости)

расчету

стенке и днище. Поэтому такие мешалки часто используют при перемешивании суспензий, частицы которых характеризуются склонностью к налипанию на стенки.

Тихоходные ленточные и шнековые мешалки применяют для перемешивания высоковязких неньютоновских жидкостей.

Определение расхода энергии на перемешивание рассмотрим на примере вращения одиночной прямой лопасти (рис. XVII-3 и XVII-4), вокруг вала с угловой скоростью (о, причем d„/2 -длина лопасти, а h - ее ширина. На расстоянии г от оси вращения выделим элемент длиной dr, который имеет окружную скорость Wj. = тт.

На основании закона Ньютона сопротивление среды для этого элемента равно

dp = tp(h-dT)

TfiLjs % = /(Re) - коэффициент сопротивления.

Элементарная мощность равна произведению силы на путь, пройденный ею за одну секунду, W, = (ог:

dN = W, dp = рж(Л • dr)-сог или

dN ghbir dr. 2

(XVII. 1)

Ширина лопасти h оценивается некоторой долей К диаметра перемешивающего устройства, т.е.

h = Kd.

Подставляя это выражение для h в уравнение (XVII. 1) и учитывая, что (О = 271Л, где л - число оборотов перемешивающего устройства за одну секунду, имеем

dN = apdnr -dr.

где а - коэффициент.

Проинтегрировав это выражение в пределах от О до dji, получим N = Kpndl откуда

К=-\. (XVII.2)

Безразмерный комплекс называют критерием мощности, он зависит от свойств перемешиваемой жидкости (вязкость, плотность), скорости вращения перемешивающего устройства и размеров мешалки.

В соответствии с теорией подобия запишем зависимость для определения Kfj в критериальной форме:

КА. RelFr, (XVII.3)

где Re=pndl/g - модифицированный критерий Рейнольдса; Fijj = ndjg - модифицированный критерий Фруда.

Коэффициент А и показатели степени а и Э определяются экспериментально для перемешивающих устройств данного типа. Если при перемешивании воронка отсутствует или мала, то силой тяжести можно пренебречь и тогда критерий Фруда из уравнения (XVII.3) исключается.

Для основных типов нормализованных перемешивающих устройств в справочной литературе имеются графические зависимости К и Re„, установленные по экспериментальным данным.

В механических мешалках различают два режима перемешивания: ламинарный и турбулентный. Ламинарный режим ( Re < 30) соответствует малоинтенсивному перемешиванию, при котором жидкость плавно обтекает лопасти мешалки, захватывается и вращается вместе с ними.

При увеличении числа оборотов перемешивающего устройства возрастает сопротивление среды вращению, возникает и интенсифицируется турбулентный режим перемешивания (Re > 100). При высокой степени турбулентности (Reц > 10*) критерий мощности практически не зависит от критерия Re. Эта область называется автомодельной, в ее пределах расход энергии определяется только инерционными силами.

Уравнение (XVII.3) используется для определения критерия мощности, при найденном значении которого из уравнения (XVII.2) определяется мощность N, необходимая для перемешивания при выбранном режиме и конструктивных параметрах мешалки.

БАРБОТАЖНОЕ ПЕРЕМЕШИВАНИЕ

Этот способ перемешивания применяют для маловязких жидкостей. Сравнительная простота аппаратов с барботажным перемешиванием позволяет проектировать их на большие объемы, допускает уста-
