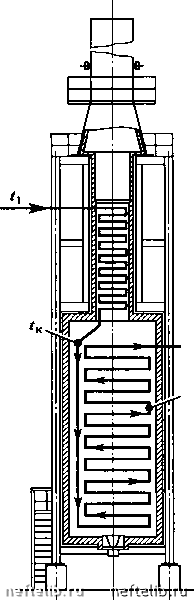

Рис. XXI-23. Схема, поясняющая обозначения к гидравлическому расчету трубчатой печи

=848Г.

Для фракций, находящихся в паровой фазе и имеющих средние температуры кипения в начале рассчитываемого участка Го и при выходе из печи Г, молекулярные массы соответственно равные Mq и Мк, среднюю плотность при давлении 10 Па можно найти из выражения

-L=424

о к J

Если в начале и в конце рассчитываемого участка паровая фаза состоит из одних и тех же компонентов, т.е. когда = = Г и Mq = = = М, как это, например, наблюдается в печах для отгона

растворителя на установках по очистке масел, то

J =848i.

Рп М

Чтобы упростить расчет, Я. Г. Соркин рекомендует для печей, нагревающих нефть и полумазут, принимать 1/р„ = 3500 и для печей, нагревающих мазут, 1/рп = 2000.

Путем несложных преобразований уравнений (XXI.21) - (XXI.23) основное уравнение (XXI.20) можно представить в более удобном для расчета виде:

Р„ =

(XXI.24)

В приведенном уравнении первое слагаемое, стоящее в квадратных скобках, значительно меньше второго, поэтому с некоторым приближением его можно записать следующим образом:

р + 9,8Ш„(е,+е„)

Расчетное уравнение (XXI.24) значительно упрощается, если начало испарения приходится на начало рассчитываемого участка, так как в этом случае е„ = 0. Для этого случая имеем

Р„ =

р,+9,81е.

Рп J

или в приближенном виде

Ри=,

р:+9,8Ш„е,

Допустим, что испарение сырья начинается в точке Я (см. рис. XXI-23), давление в начале участка испарения равно р„, при этом температура сырья („, а длина участка испарения 1„.

Расчетная длина участка испарения У„ определяется по уравнению

(2 к

(XXI.25)

где Н" - энтальпия сырья смеси паровой е и жидкой (1 - е) фаз при

температуре выхода из печи,

Я,;«=еН+(1-е)Л„;

h, и h, - соответственно энтальпия сырья соответственно в начале участка испарения при температуре („ и при температуре входа сырья в радиантные трубы; 1 - расчетная длина радиантных труб, равная сумме фактической длины труб и приведенной длины печных двойников,

Ур = ПрУ„ + (Пр - 1)7з,

здесь Пр - число радиантных труб, приходящихся на один поток сырья; 1„ - полная длина одной трубы; У, - эквивалентная длина печного двойника (для двойников с резким поворотом она принимается равной (50- 100)d, для двойников с плавным поворотом потока 7, « 30 d).

Расчетная длина участка испарения может быть определена по уравнению (XXI.25), если известна температура в начале участка испарения („, которую для данного сырья можно найти, если известно давление в начале участка испарения р„, в свою очередь определяемое по уравнению Бакланова в зависимости от длины участка испарения У„.

Потерю напора рассчитывают методом последовательного приближения. Рекомендуется следующая схема.

1. Задаться давлением в начале участка испарения.

2. Определить температуру начала однократного испарения сырья соответствующую этому давлению.

3. Вычислить энтальпию сырья Л, при температуре t„, определить длину участка

испарения и по формуле Бакланова вычислить давление в начале участка испарения р„.

Если принятое ранее значение давления р„ совпадает с вычисленным по соответствующему уравнению (XXI.20) или (XXI.24) значением р„, то расчет сделан верно. В противном случае надо произвести пересчет, задавшись новым значением р„.

Обычно до получения удовлетворительной сходимости приходится делать три-четыре пересчета.

Для определения температуры начала однократного испарения при принятом значении р„ рекомендуется построить кривую зависимости температур начала однократного испарения данного сырья от давления (рис. XXI-24). Приведенная кривая характеризует давление насыщенных паров данного сырья и может быть построена для многокомпонентной смеси по уравнению

где р. - давление насыщенных паров компонентов, входящих в состав сырья; х -

молекулярные концентрации этих компонентов.

Для построения подобной кривой следует задаться тремя произвольно выбранными температурами, в пределах которых ожидается получить температуру начала однократного испарения и определить соответствующее давление р„.

В печах, предназначенных для передачи тепла экстрактному раствору на установке по очистке масел, давление насыщенных паров раствора можно определить, пренебрегая давлением паров экстракта, поскольку в условиях отгонки растворителя компоненты, входящие в состав экстракта, практически нелетучи. В этом случае давление насыщенных паров раствора определяется по уравнению

где Р и хр - соответственно давление насыщенных паров растворителя и его молекулярная концентрация в исходном растворе.

Потерю напора на участке нагрева рассчитывают по уравнению Дарси - Вейсбаха:

где Лр„ - потеря напора на участке нагрева. Па; X - коэффициент гидравлических сопротивлений; 7„ - расчетная длина участка нагрева, включающая эквивалентную длину печных двойников, м; d - внутренний
