Угол захвата валков образуется касательными, проведенными в точках касания куска материала и поверхности валков, поэтому угол захвата уменьшается с увеличением диаметра валков и расстояния между валками, а также с уменьшением кусков измельченного материала.

Наибольший диаметр кусков измельчаемого материала d определяется из следующих положений. Согласно схеме, приведенной на рис. XIX-6,

D+ 2е

D+ d

После преобразований

D 1 - cosV.

+ 2е

где ф - угол захвата.

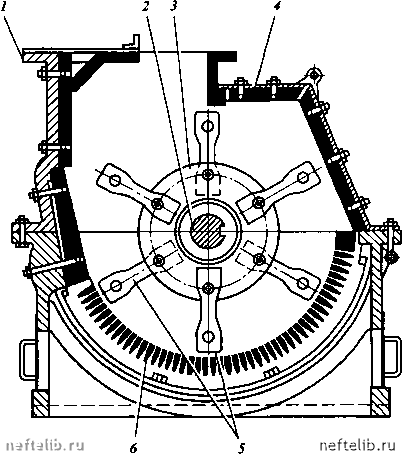

Рис. XIX-7. Конструкция молотковой дробилки:

1 - корпус; 2 - вал; 3 - диск; 4 - защитные плиты; 5 - молоток; б - колосниковая решетка

Молотковые мельницы (рис. XIX-7) представляют собой диск, вращающийся на горизонтальной оси внутри корпуса, выложенного износостойкими плитами.

На вращающемся диске по всей его окружности шарнирно укреплены молотки. При вращении диска (окружная скорость до 55 м/с) молотки получают радиальное направление и ударяют по поступающему в мельницу материалу, измельчая его.

Измельченный материал проталкивается через колосниковую решетку, расположенную в нижней части корпуса; степень измельчения регулируется изменением ширины щели этой решетки. В молотковых мельницах некоторых конструкций применяется пневматическое удаление измельченного материала потоком воздуха, проходящего через аппарат. Диаметр диска молотковых мельниц достигает 1,5 м, а скорость вращения составляет 500 - 800 об/мин для крупных мельниц и 1000+2500 об/мин для малых. Степень измельчения изменяется от 10 до 15 в однодисковых мельницах и от 30 до 40 в двухдисковых.

Дезинтеграторы и дисмембраторы (ударно-дисковые мельницы) относятся к классу машин свободного ударного действия и применяются для измельчения хрупких и мягких материалов с малой абразивностью (сера, соли, мел, красители, каолин и т.п.).

Дезинтеграторы состоят из двух дисков, закрепленных на валах (рис. XIX-8), вращающихся в разные стороны.

На дисках по окружности размещены ударные пальцы, расположенные таким образом, что каждый ряд пальцев одного диска входит между двумя рядами пальцев другого. Под действием центробежной силы поступающий в дезинтегратор материал отбрасывается дисками к периферии и попадает в область перемещаюхцихся пальцев. При этом материал измель-

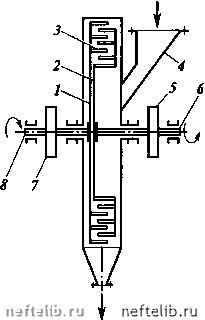

Рис. XIX-8. Схема устройства дезинтегратора (ударно-дисковой мельницы):

1, 2 - диски; 3 - ударные пальцы; 4 - загрузочная воронка; 5, 7 - шкивы; 6, 8 - валы

чается и выбрасывается через зазоры между пальцами в корпус мельницы, откуда и удаляется.

В отдельных конструкциях дезинтеграторов один из дисков может перемещаться, что позволяет очищать внутреннюю полость мельницы.

Материал, подлежащий измельчению, предварительно проходит через сита и электромагнитные сепараторы, извлекающие куски металла, что предотвращает повреждения ударных пальцев и дисков. Частота вращения дисков лежит в пределах от 1200 до 2200 об/мин.

В отличие от дезинтегратора у дисмембратора вращается лишь один диск с пальцами, а второй диск, также снабженный пальцами, неподвижен и образует откидную крышку. Благодаря этому, сохраняя принцип действия дезинтегратора, дисмембратор является более компактной машиной.

Барабан дисмембратора вращается внутри кольцевой решетки с круглыми или щелевыми отверстиями. Решетки служат для отсева мелких частиц требуемого размера и способствуют измельчению частиц при их ударе о решетку.

МАШИНЫ ТОНКОГО ИЗМЕЛЬЧЕНИЯ

Тонкое измельчение осуществляется в машинах, использующих ударные и истираюхцие усилия. К машинам этого типа относятся барабанные мельницы, заполненные шарами или стержнями, кольцевые мельницы и бегуны.

Барабанные (шаровые) мельницы. В таких машинах измельчение материала происходит под действием ударов падающих шаров, а также за счет истирания его между шарами и внутренней поверхностью барабана. При вращении барабана шары за счет сил трения с внутренней стенкой поднимаются в направлении вращения барабана на некоторую высоту, а затем падают. Схема движения шаров в барабане мельницы под воздействием сил тяжести представлена на рис. XIX-9. Подобная работа шаров достигается при определенном числе оборотов барабана. При большом числе оборотов шары под действием центробежной силы прижимаются к корпусу барабана, не падают и тем самым не совершают полезной работы. При небольшом числе оборотов барабана шары поднимаются на недостаточную высоту, поэтому при их падении на материал не происходит эффективного измельчения. Для выбора необходимого числа оборотов барабана рассмотрим силы, действующие на шар (рис. XIX-10).

На шар, поднятый в барабане под действием силы трения, вдоль его стенки действуют центробежная сила Р и сила тяжести G. Если размеры шара пренебрежимо малы по сравнению с размерами барабана, то величину центробежной силы можно определить из выражения

р=£

где п - число оборотов барабана в минуту.

Для отделения шара от стенки барабана при угле поворота а необходимо, чтобы центробежная сила была меньше силы, которая является составляющей силы тяжести G.

Из схемы, приведенной на рис. XIX-10, следует, что эта составляющая равна Gsina. Приравнивая эти силы и преобразуя, получаем
