РАВНОВЕСИЕ ВЗАИМНО РАСТВОРИМЫХ ДВУХКОМПОНЕНТНЫХ СИСТЕМ, ОБРАЗУЮЩИХ АЗЕОТРОПНЫЕ СМЕСИ

Для таких смесей характерным является значительное отклонение величин парциальных давлений от закона Рауля, а также наличие экстремальных точек на кривых изотерм и изобарных температурных кривых. При этом, если образуется смесь с максимумом общего давления, то она кипит при минимальной температуре системы.

В противном случае, наоборот, имеем смесь с максимумом температуры кипения.

Так, например, система сероуглерод-ацетон образует азеотропную смесь состава х\ = у\ = 0,6Й65 при л = 87 кПа (/ = 35 °С) с минимумом температуры кипения (для сероуглерода температура кипения приблизительно равна 46 °С, для ацетона - приблизительно 56 °С).

Для системы ацетон - хлороформ при п= 760 мм рт. ст. температура кипения азеотропной смеси (х\ = у. = 0,360) составляет 64.8 °С (температура кипения хлороформа приблизительно равна 61,5 °С).

Общие виды изотерм и изобар для смесей, образующих азеотропы, даны ниже.

Рассмотрим особенности системы с минимумом температуры кипения (рис. 11-16). Кривая аАа на изотерме и изобаре характеризует жидкую фазу, а кривая ЬАЬ - равновесную паровую фазу.

При составе х\ = у\ данная смесь обладает максимальным давлением паров и минимумом температуры кипения (точка А).

Смесь, составы паровой и жидкой равновесных фаз которой одинаковы, а температура кипения определенна (как у индивидуального вещества), называется азеотропной смесью азеотропом).

При испарении такая смесь не изменяет своего состава, поэтому для ее разделения требуются специальные методы {азеотропная и экстрактивная ректификация, изменение давления и др.)

Образование азеотропной смеси приводит к превращению исходной

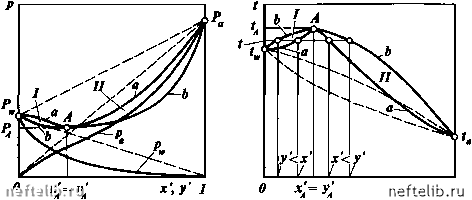

Рис. 11-1в. Изотермы (а) и изобары (6) для систем, образующих азеотропную смесь с минимумом температуры кипения:

/ - область У > х ; и - область у < х

х\у 1

Рис. 11-17. Изотермы (а) н изобары (6) для систем, образующих азеотропную смесь с максимумом температуры кипения:

/ - область Y < X ; и - область у > х

бинарной смеси как бы в трехкомпонентную, состоящую из исходных НКК, ВКК и азеотропа. При этом в области концентраций у < х\ (область / на диаграммах) НКК ведет себя, как обычно, и у > х, в области же концентраций у > х\ (область Ц на диаграммах) НКК и ВКК меняются ролями, в результате чего оказывается, что у < х.

Для систем с максимумом температуры кипения (рис. 11-17) кривая аАа изображает изотерму и изобару жидкой фазы, а кривая ЬАЬ - соответственно, то же для равновесной паровой фазы.

При составе х\ = у\ такая смесь развивает минимальное давление (точка А) и имеет максимальную температуру кипения, соответствующую температуре кипения азеотропа t- В результате, как и в предшествующем

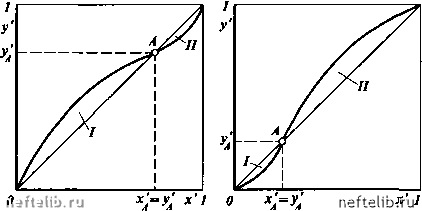

Рис. 11-18. Кривая равновесия фаз прн наличии азеотропа:

а - при минимуме температуры кипения; б - при максимуме температуры кипения. Области I и II см. на рис 11-16 и 11-17

случае, смесь становится как бы трехкомпонентной. При этом в области концентраций у < х\ (область / на диаграммах) НКК и ВКК меняются ролями и у < х, в области концентраций у > хд (область U на диаграммах) НКК выступает в своей обычной роли и у > х.

В рассмотренных системах образование азеотропа приводит к существенному изменению равновесных зависимостей. При этом в точке А (рис. 11-18) хд = у\ и кривая равновесия пересекает диагональ диаграммы х - у, отражая наличие азеотропа в смеси.

РАВНОВЕСИЕ ЧАСТИЧНО РАСТВОРИМЫХ ЖИДКОСТЕЙ

Взаимная растворимость жидкостей зависит от их составов и температуры. Как правило, с увеличением температуры взаимная растворимость жидкостей возрастает. Типичная кривая растворимости системы двух частично растворимых жидкостей приведена на рис. 11-19.

Примером жидкостей, у которых при повышении температуры взаимная растворимость понижается, могут служить системы эфир - вода или триэтиламин-вода.

Если задать температуру системы, равную t, то в области концентраций X < X, и X > Х2 образуется однофазная гомогенная система и жидкости будут полностью взаимно растворимы. При составе смеси х, < х < < Х2 образуются две жидкие фазы с концентрацией данного компонента х, в одной фазе и Х2 в другой.

С изменением температуры изменяется и область концентраций х, - Х2, в пределах которой существуют две жидкие фазы. При температурах выше критической температуры растворения fp (см. рис. 11-19) система двух жидкостей образует гомогенный раствор при их смешении в любых соотношениях.

Таким образом, при изменении состава исходной смеси от х, до Х2 меняются только массы фаз, составы же фаз остаются неизменными и равными X, для одного слоя и Х2 для другого.

В равновесии с обеими жидкими фазами находится одна паровая фаза определенного состава. Это справедливо для смесей любого состава в преде-

Рис. 11-10. Кривая растворимости двух частично растворимых жидкостей:

1 - точка, соответствующая составу при температуре /; 2 - то же, для
