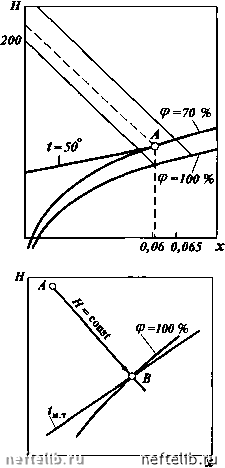

Рве. Х-3. Определенве параметров влажного воздуха с помощью диаграммы Н -x по двум заданным параметрам

9=100%


Рис. х-4. Определение точки росы на диаграмме Н-х

Рнс. Х-5. Определение температуры мокрого термометра на диаграмме Н-х

Потенциал сушки характеризует способность воздуха поглощать влагу из материала. Чем больше потенциал сушки, тем выше скорость испарения влаги из материала. При полном насыщении воздуха влагой = потенциал сушки е становится равным нулю.

ОПРЕДЕЛЕНИЕ РАСХОДА ВОЗДУХА И ТЕПЛА НА СУШКУ ПО ДИАГРАММЕ н-х

На диаграмме Н-х процесс сушки представляется следующим образом (рис. Х-6). Воспользовавшись справочными данными, наносим на диаграмму точку А, характеризующую состояние поступающего в калорифер воздуха - его температуру и относительную




Рве. Х-в. Графическое представление процесса теоретической сушки на диаграмме Н-х

влажность Фо. Этим параметрам соответствует влагосодержание воздуха Хо-

Процесс подогрева воздуха в калорифере от температуры fip температуры характеризуется неизменным влагосодержанием воздуха Xq = X, и изображается на диаграмме вертикальной прямой АВ, точка В которой отвечает изотерме .

Чтобы представить дальнейшее изменение состояния воздуха в процессе прямой сушки, обратимся к уравнению (Х.15), записав его сокращенно в следующем виде:

7(Я, - Я2) = Л ,

(Х.17)

где Л - удельные затраты тепла.

При отсутствии подвода дополнительного тепла в сушилку, когда

Одоб = О, обычно имеем qr„ -н + > q, т.е. Л > О, а энтальпия уходящего из сушилки воздуха меньше энтальпии поступающего воздуха ( Я2 < Я,).

Если в сушилку подводится дополнительное тепло О, то может оказаться, что д„ -н д -н q„ < qe + qw< т.е. Л < О, а энтальпия воздуха, уходящего из сушилки, повышается (Я2 > Я,).

Можно подобрать такие условия сушки, при которых

9м + 9г + gnar = <7доб+ g. т.е. Л = О и Я, = Я2 = const.

Сушка, при которой энтальпия воздуха в сушилке не меняется, называется теоретической.

Возможность осуществления такого процесса сушки заключается в том, что тепло, отдаваемое при охлаждении воздуха от температуры до температуры <2 и обеспечивающее испарение влаги, вновь возвращается к нему с парами влаги, которые смешиваются с воздухом.



На диаграмме Н-х процесс теоретической сушки представляется прямой Я = const, идущей из точки В (см. рис. Х-б) направо вниз, в сторону больших влагосодержании воздуха. Заканчивается эта линия в точке С на изотерме 2 или на линии (Р2 зависимости от заданного параметра уходящего из сушилки воздуха. Абсцисса точки С определяет влагосодержание уходящего воздуха Х2. Зная Х2 и Xq, по уравнению (Х.Ю) определяют удельный расход воздуха I, его расход L = IW и количество подводимого в калорифер тепла = 1я, -Я). Все используемые при

расчетах величины (Хо, Х2, Но, Я,) определяются по диаграмме Н-х.

В тех случаях, когда А ;<t О, точка С должна лежать выше или ниже линии Я = const, отвечающей теоретической сушке.

Предположим (рис. Х-7), что точка С соответствует состоянию

уходящего из сушилки воздуха при А > О, т.е. Я, < Я2. Соединим точку С с точкой В и на линии ВС возьмем произвольную точку С,. Проведя горизонтальные и вертикальные прямые, получим точки D, D, и £, Из подобия соответствующих треугольников получим:

СЕ с, я,

CD c,D,

Так как в точке Е энтальпия воздуха равна Я,, а в точке С - Я2, то соответствующие отрезки будут равны С£ = Я, - Я2 и DC - Х2 - Xq. Следовательно,

ся н, - Н2

с другой стороны, из уравнений (Х.Ю) и (Х.17) имеем

Т.е.

££ - д - 1 -2

CD Х2 - Хо

Если координаты точки С, обозначим через х и Я, то отрезки С,Е, = Н, - Н и С, D, = X - Xq . Отсюда получим следующее соотношение:

СЕ с.я, д -Н2 -н

CD c,D, Х2-Х0 х-хо

Я, - Я = а(х-Хо).

Следовательно, линия сушки ВС связывает величину А с начальными параметрами воздуха Я, и Xq и текущими координатами Я и х.
