не менее 5 мм или повреждения изоляционного покрытия [25].

Ремонт производится без вырезки дефектных мест и остановки перекачки при внутреннем давлении, не превышающем максимально допустимое по расчету и не более 3,5 МПа (в зависимости от остаточной толщины стенки труб). Вскрытие нефтепровода осуществляется с подкопом грунта под трубой. Максимально допустимая длина вскрытого участка нефтепровода зависит от диаметра нефтепровода и не должна превышать значений, приведенных ниже.

Диаметр ремонтируемого нефтепровода,

Максимально допустимая длина подкопанного участка,

Расстояние от стенок и дна траншеи до нефтепровода должно быть не менее 0,5 м для обеспечения возможности работы ремонтной техники и ремонтного персонала.

Профиль траншеи при вскрытии нефтепровода показан на рис. 5.1. Рекомендуемая глубина траншеи в зависимости от применяемой землеройной техники приведена в табл. 5.1.

Таблица 5.1

Глубина разрабатываемой траншеи

Глубина копания траншеи экскаватором, м

Примечание. Глубина копания указана для грунтов с допускаемой крутизной откосов 63° (1:0,5) при глубине заложения нефтепровода согласно СНиП 2.05.06 - 85 для диаметров 530 - 820 мм - 0,8 м, для диаметров 1020-1220 мм - 1,0 м над верхней образующей трубы.

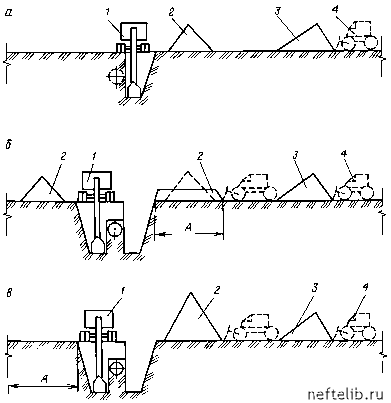

Рис. 5.1. Схема разработки траншеи одноковшовым экскаватором в два этана:

а - I этап; б - II этап, двустороннее расположение минерального грунта; в - II этап, одностороннее расположение минерального грунта; 1 - экскаватор; 2 - отвал минерального грунта; 3 - отвал плодородного грунта; 4 - бульдозер; А - зона прохода ремонтной техники

При разработке траншеи экскаватором с поворотным ковшом одновременно тем же экскаватором можно осуществить выборку грунта под нефтепроводом (подкоп), поэтому глубина траншеи ниже отметки низа трубы всего на 0,5 м.

Технологическая схема ремонтных работ (последовательность) при механизированном процессе работ показана на рис. 5.2.

При разработке траншеи экскаватором с ковшом "обратная лопата" глубина траншей выбирается такой, чтобы после

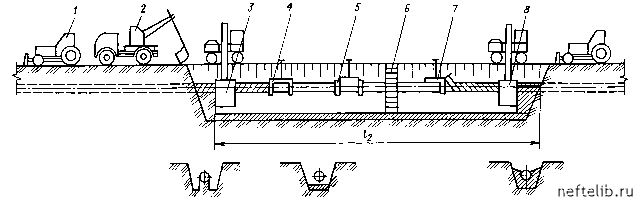

Рис. 5.2. Технологическая схема выборочного ремонта участка нефтепровода длиной до 20Dy:

1 - бульдозер; 2 - экскаватор; 3 - устройство подкопа нефтепровода; 4 - устройство очистки нефтепровода; 5 лестница; 6 - устройство усиления нефтепровода; 7 - устройство изоляции; 8 - устройство уплотнения грунта; l2 вскрытого участка нефтепровода с подкопом под трубой
