Технологические параметры колонны при проведении изоляционно-укладочных работ совмещенным способом

Раздельный способ производства изоляционно-укладочных работ следует применять на участках с холмистым рельефом местности, а также при строительстве нефтепроводов, имеющих низкую сопротивляемость действию монтажных нагрузок.

Схемы размещения механизмов в изоляционной колонне при использовании очистной и изоляционной машин приведены на рис. 3.6. Расстояния между трубоукладчиками и группами трубоукладчиков указаны в табл. 3.41 .

При выполнении укладочных работ следует применять только такие средства малой механизации, которые исключают возможность повреждения изоляционного покрытия: троллейные подвески с катками, облицованными полиуретаном или снабженные пневмобаллонами; мягкие монтажные полотенца; катковые полотенца. Металлические части этих приспособлений, которые могут оказаться в контакте с трубой, должны быть снабжены прокладками из эластичного материала.

Укладку изолированного нефтепровода необходимо выполнять, максимально соблюдая меры предосторожности, а также применяя оперативные методы обнаружения и ликвидации возможных повреждений изоляционного покрытия [26].

Таблица 3.41

Технологические параметры колонны при укладке в траншею раздельным способом

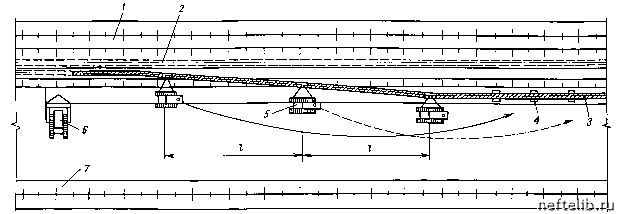

Рис. 3.6. Схема расстановки машин и механизмов при раздельном способе производства изоляционно-укладочных работ:

1 - отвал минерального грунта; 2 - заменяемый участок нефтепровода; 3 - вновь прокладываемый участок нефтепровода; 4 - инвентарные лежки (земляные тумбы); 5 - трубоукладчик; 6 - бульдозер; 7 - отвал плодородного слоя почвы

Укладку нефтепровода допускается вести по одной из двух схем:

I - сваренный в плеть и полностью изолированный нефтепровод, включая стыки, следует приподнять над строительной полосой на высоту не более 0,5 - 0,7 м с помощью 3 - 5 трубоукладчиков, сместить в сторону траншеи и опустить в проектное положение. При этом работы должны вестись непрерывным способом;

II - трубопровод с неизолированными стыками следует приподнять над строительной полосой на высоту 1,2+1,4 м (эта высота должна назначаться примерно для середины приподнятого участка нефтепровода) с помощью 4 - 6 трубоукладчиков, создав фронт работ для очистки и изоляции стыков; по мере готовности стыков должна производиться укладка нефтепровода. При этом укладочные работы необходимо выполнять циклично в период, который определяется временем очистки и изоляции стыков механизированным способом (в случае очистки и изоляции стыков вручную должны использоваться страховочные опоры).

Обе схемы предусматривают применение в качестве монтажных приспособлений троллейных подвесок (с эластичными катками) или мягких монтажных полотенец (табл. 3.42).

Укладку с помощью мягких монтажных полотенец следует осуществлять методом "перехвата". При этом число трубоукладчиков должно быть не менее 4 для нефтепроводов диаметром 1 220 мм.

Расстояния между трубоукладчиками (группами трубоукладчиков) должны быть одинаковыми и составлять примерно 24 или 36 м, чтобы быть кратными расстоянию между стыками (-12 м).

На сложных участках трассы во избежание повреждений нефтепровода или опрокидывания трубоукладчиков в колонне должен быть предусмотрен дополнительный трубоукладчик, снабженный монтажным полотенцем для поддержания свисающей плети нефтепровода вблизи мест перегиба рельефа местности. Дополнительный трубоукладчик требуется также при укладке участков нефтепровода повышенной категории.

Если нефтепровод содержит большое количество кривых вставок или протяженность отдельных его участков невелика (например, между двумя дорогами), укладку следует производить методом последовательного наращивания, ведя его монтаж из отдельных труб или секций непосредственно в проектном положении.
