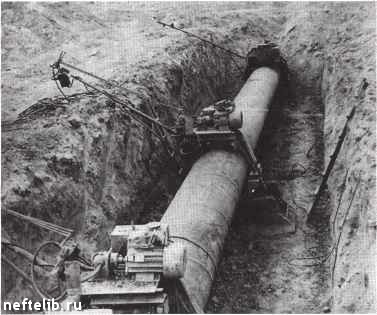

 Рис. 4.6. Устройство ДЛЯ подъема и поддержания трубопроводов типа КР Технологические параметры при ремонте нефтепроводов с использованием двух трубоукладчиков Наибольшее расстояние от второго трубоукладчика до земляной тумбы равно наибольшему расстоянию от первого трубоукладчика до подсыпанного и уплотненного участка нефтепровода. Технологические параметры ремонтной колонны при ремонте нефтепроводов диаметром 820 - 1220 мм тремя трубоукладчиками приведены в табл. 4.1 6. Технологические параметры ремонтной колонны при ремонте нефтепроводов диаметром 820- 1220 мм четырьмя трубоукладчиками приведены в табл. 4.17. Параметры, приведенные в табл. 4.15 - 4.17, получены для условий, при которых напряжение изгиба не превышает 120 МПа. Капитальный ремонт нефтепроводов с подкопом может выполняться без применения подъемных и поддерживающих технических средств. Ремонт нефтепровода проводится с механическим уплотнением подсыпанного под нефтепровод грунта. Технологические параметры ремонта нефтепроводов диаметром 1 020 и 1220 мм приведены ниже. Параметры получены для условий, при которых несущая способность уплотненного грунта в на- Таблица 4.16 Технологические параметры ремонтной колонны при ремонте нефтепроводов тремя трубоукладчиками Параметры Шаг ремонтной колонны, м Длина подкопанного участка, м Технологическая высота подъема нефтепровода, м, не более Осадка нефтепровода относительно его первоначального положения, м, не более Максимальное усилие на крюках трубоукладчика, кН Расстояние от подкапывающей машины до экскаватора, м Длина подсыпанного и уплотненного участка нефтепровода, м Расстояние между первым и последним трубоукладчиками, м Расстояние от первого трубоукладчика до подкапывающей машины, м Расстояние от последнего трубоукладчика до присыпанного участка нефтепровода, м Диаметр и толщина стенки нефтепровода, мм
Технологические параметры ремонтной колонны нефтепроводов четырьмя трубоукладчиками Таблица 4.17 ремонте Параметры Длина подкопанного участка, м Технологическая высота подъема нефтепровода, м, не более Осадка нефтепровода относительно его первоначального положения, м, не более Максимальное усилие на крюках трубоукладчика, кН Расстояние от подкапывающей машины до экскаватора, м Длина подсыпанного и уплотненного участка грунта под нефтепроводом, трубоукладчика- Расстояние между ми, м: первым и вторым вторым и третьим третьим и четвертым Расстояние от первого трубоукладчика до подкапывающей машины, м Расстояние от последнего (четвертого) трубоукладчика до присыпанного участка нефтепровода, м Диаметр и толщина стенки нефтепровода, мм
чале уплотненного участка не ниже qгр = 5 кН/м и напряжение от изгиба в момент ремонта не превышает 1 50 МПа. Участок нефтепровода до вскрытия - прямолинейный, второй категории. Шаг ремонтной колонны, м............................................................................. 4 Длина подкопанного участка, м...................................................................... 1 0+1 4 Осадка нефтепровода относительно его первоначального положения, м, не более..................................................................................................... 0,28 Общая длина вскрытого ремонтируемого, участка, м............................ 67,2 Длина участка присыпки грунта под нефтепровод после ремонта, м 36+46 Расстояние от подкапывающей машины до места окончательной засыпки нефтепровода, м, не более................................................................... 50 Длина вскрытого участка нефтепровода с края подкапываемого пролета, м........................................................................................................................ 1 8+28 Расстояние от края земляной трубы до ремонтных машин, м: до подкапывающей машины (весом 54,5 кН)..................................... 0 - 4 до очистной машины (весом 32,5 кН) ................................................... 6+1 2 до изоляционной машины (весом 20 кН)............................................ 9+14 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 [ 81 ] 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
