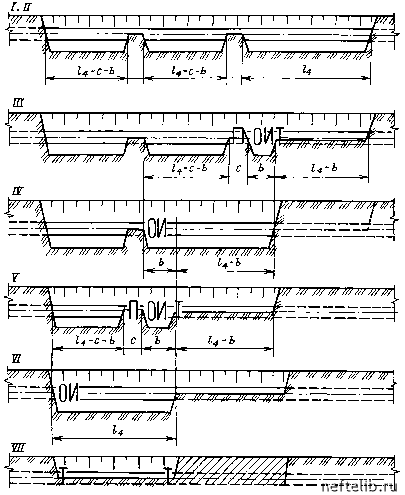

Рис. 5.6. Последовательность выполнения ремонтных работ при вскрытии ремонтируемого протяженного участка нефтепровода с использованием грунтовых опор:

П - устройство подкопа; О - устройство очистки; И - устройство изоляции; Т - устройство трамбовки (уплотнения); l1 - длина вскрытого участка с подкопом под трубой; , - минимальная длина участка размещения машин и механизмов; с - длина грунтовой опоры

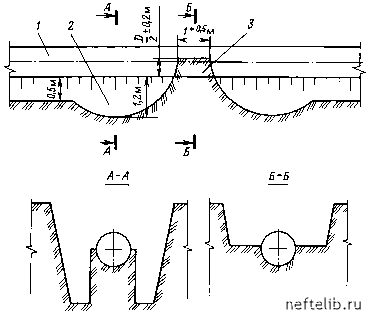

Рис. 5.7. Грунтовая онора:

1 - ремонтируемый нефтепровод; 2 - приямок; 3 - грунтовая опора

На начале участка первого пролета монтируется изоляционное устройство. Нанесение грунтовки и нового изоляционного покрытия осуществляется на участке длиной t (см. поз. /, , рис. 5.6), где t - длина шага поэтапного выполнения ремонтных работ, определяемая как t = l4 - b (b - минимальная длина участка размещения очистного и изолировочного устройства).

Изоляционное покрытие подвергается проверке на адгезию, общую толщину и сплошность.

При удовлетворительном состоянии изоляционного покрытия приступают к подсыпке и подбивке размельченного или мягкого грунта под нефтепровод устройством трамбовки (уплотнения) на участке l4 - b (см. поз. рис. 5.6).

Засыпку нефтепровода начинают с его присыпки мягким грунтом на высоту выше верхней отметки нефтепровода не менее чем на 20 см с последующей дозасыпкой минеральным грунтом.

При ремонте следующего участка разрабатывают первую

по ходу грунтовую опору с подкопом под трубой на глубину не менее 0,5 м ниже нижней образующей трубы. Реально эта глубина с учетом возможной просадки нефтепровода в зависимости от качества подбивки под нефтепровод на предыдущем участке должна быть больше на 0,1 -0,2 м.

Разработка грунтовой опоры в целом может осуществляться экскаватором УДС-114, одноковшовым экскаватором с последующей доработкой грунта устройством подкопа типа УПТ или вручную.

Последующие работы ведутся в таком же объеме и последовательности, как и на первом участке (см. поз. IV, V, рис.

5.6).

На последнем участке длиной, также не превышающей l4, после разработки последней грунтовой опоры, после очистки нефтепровода от старого изоляционного покрытия очистное устройство демонтируют. После нанесения грунтовки и нового изоляционного покрытия демонтируют изоляционное устройство, участок демонтажа устройства очищают и изолируют вручную.

Завершаются работы засыпкой траншеи и рекультивацией плодородного слоя почвы по всему участку бульдозером или экскаватором с планировкой полосы опущенным отвалом бульдозера или ковшом экскаватора.

Завершение работ оформляется актом ввода в эксплуатацию или исполнительным приемо-сдаточным актом.

5.5. РЕМОНТ УЧАСТКОВ НЕФТЕПРОВОДА С ЗАМЕНОЙ ТРУБ

ИЛИ ЧАСТИ ТРУБЫ ("КАТУШКИ")

Данная схема может быть использована при выборочном ремонте участков нефтепровода, имеющих опасные дефекты, т.е. нарушение геометрии стенок труб (вмятины, гофры) выше допустимых пределов.

Ремонт производится с вырезкой дефектного места нефтепровода и заменой на новый с остановкой перекачки. Длина вырезаемого дефектного участка должна быть больше самого дефекта не менее чем на 100 мм с каждой стороны. Минимально допустимая длина "катушки" - не менее диаметра ремонтируемого нефтепровода.

К подготовке и производству огневых работ допускаются только аварийно-восстановительные службы (бригады) или специализированные подразделения по ликвидации аварий на
