Рис. 6.2. Полка, располагаемая в выемке:

1 - трубопровод; 2 - траншея; 3 - вые1

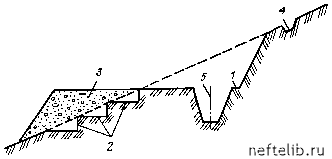

Рис. 6.3. Схема поперечного разреза полки:

1 - полувыемка; 2 - уступы для устойчивости полунасыпи; 3 - полунасыпь; 4 - нагорная водоотводная канава; 5 - траншея для трубопровода

ствии достоверных данных о физико-механических свойствах грунтов (угол внутреннего трения, удельное сцепление) коэффициент устойчивости откоса следует принимать не менее 1,4. Расчет устойчивости верховых откосов рекомендуется вести методом Тейлора или методом Маслова. Устойчивость насыпного откоса должна проверяться на сдвиг насыпной части полки или отвала грунта по линии контакта насыпи и коренного грунта. Коэффициент запаса устойчивости на сдвиг по поверхности контакта определяется по формуле [10]

Кз = ctg а tg ф,

где а - угол наклона к горизонту откоса насыпной части полки; ф - угол внутреннего трения насыпного грунта (сцепление насыпного грунта не учитывают).

Насыпная часть полки может быть использована для проезда строительной и эксплуатационной техники при а = = 0,68ф, 0,52ф и 0,42ф (соответственно Кз= 1,5; 2,0 и 2,5). Максимальная крутизна откосов насыпей и выемок с учетом обеспечения устойчивости откосов может быть принята по табл. 6.1 и 6.2.

При проектировании нефтепроводов на полках рекомендуется располагать их в материковом грунте в пределах полувыемки или выемки на расстоянии а (см. рис. 8.1 и 8.2) от оси нефтепровода до подошвы откоса полки, которое зависит от глубины и заложения откосов траншеи. Часть полки шириной а предназначается для устройства водоотвода. Ширина всей полки определяется из условий ведения работ, диаметра нефтепровода, габаритов машин и механизмов, принятых для строительства и эксплуатации трубопровода, необходимости разъезда автотранспорта и строительных машин, расположения траншеи под нефтепровод и требований техники безопасности. Минимальная ширина полки для трубопроводов диаметром до 720 мм - 8 м, до 1020 мм - 9 м и

1 220- 1 420 мм - 11 м.

Для уменьшения объемов работ следует проектировать полки без учета разъезда автотранспорта и строительных машин на всем их протяжении, а на полках значительной протяженности необходимо предусматривать в пределах видимости (не реже, чем через 600 м) разъезды (уширения полок) длиной 1 0- 1 5 м или съезды и въезды. Радиусы поворота полок в горизонтальной плоскости должны определяться из условия обеспечения расчетных радиусов поворотов нефтепро-
