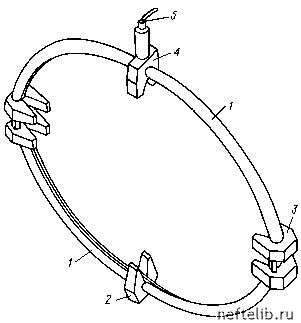

Рис. 3.18. Труборез кумулятивный кольцевой наружный (ТрККН):

1 - полукольцо; 2 - фиксатор; 3 - замок; 4 - держатель электродетонатора; 5 - электродетонатор

тии; месяц и год изготовления. Например: а.к. ТрККН-530-13.001.01.05.85.

Маркировка полиэтиленовых деталей должна содержать номер, соответствующий диаметру кумулятивного заряда, нанесенный в процессе изготовления детали.

На боковой стенке каждого ящика черной несмываемой водой краской должна быть нанесена маркировка в соответствии с требованиями ГОСТ, содержащая следующие данные: условное обозначение предприятия-изготовителя; шифр упакованного изделия; количество полуколец труборезов Тр ККН в ящике; месяц и год изготовления; номер партии; номер ящика; массу нетто, кг; массу брутто, кг; разряд груза; гарантийный ср ок хранения; знаки опасности груза в соответствии с ГОСТ; манипуляционный знак "Не бросать"; группу назначения "Только для открытых работ".

Вместо маркировки по трафарету может б ыть наклеена э тикетка, изготовленная типографским способом.

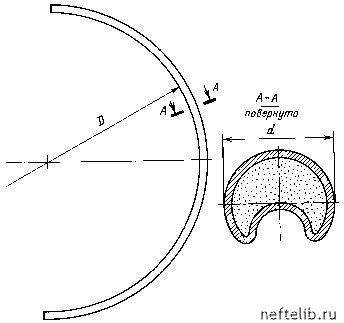

Рис. 3.19. Полукольцо трубореза ТрККН:

D - диаметр полукольца; d - диаметр кумулятивного заряда

Труборезы кумулятивные кольцевые подводные (ТрККП)

1. Назначение

Труборезы ТрККП предназначены для поперечного перерезания взрывом подводных трубопроводов диаметром от 219 до 1420 мм с толщиной стенки трубы от 8 до 20 мм [31].

Климатическое выполнение труборезов ТрККП - V, категория размещения - I по ГОСТ 15150 - 69.

Область применения труборезов ТрККП - резка магистральных нефтепроводов, расположенных под водой на глубине до 50 м, освобожденных от нефти и промытых водой.

2. Технические данные и состав

В состав ТрККП входят части, приведенные в табл. 3.46.

Например, составные части трубореза ТрККП для трубопровода диаметром 1 020 мм с толщиной стенки 1 4 мм будут следующего типа: ТрККП-1020-14-1, ТрККП-1020-14 - 2, ЗРС, Ф.

Состав и обозначение частей трубореза ТрККП

Состав средств инициирования

Наименование

Электродетонатор Детонирующий шнур

ЭДС (ГОСТ 9089-75) ДШЭ

Таблица 3.47

Количество

По проекту

Примечания. 1. При отсутствии электродетонатора ЭДС разрешается применение электродетонаторов других типов, обеспечивающих надежное инициирование в воде на глубине до 50 м после выдержки в течение 1 ч. 2. По глубине до 1 0 м вместо ДШЭ разрешается применение

ДШ-В (ГОСТ 61 96-68).

Инициирование ТрККП осуществляется при помощи электродетонатора (ЭД) и магистрального детонирующего шнура

(ДШ) (табл. 3.47).

Общий вид ТрККП со средствами инициирования приведен на рис. 3.20.

Средства инициирования в комплект поставки ТрККП не входят. Состав средств инициирования, указанный выше, распространяется на все типы ТрККП.

Типы и основные параметры ТрККП приведены в табл.

3.48.

3. Устройство и работа

В состав ТрККП входят два полукольца, две защелки и два фиксатора.

Полукольцо ТрККП состоит из полукольца удлиненного кумулятивного заряда (УКЗ), закрепленного на нем узла инициирования и защитной оболочки из пенополистирола, получаемого вспениванием полистирола марки ПСБ или ПСБ-С.

Защитная оболочка создает условия для формирования кумулятивной струи.

Узел инициирования состоит из промежуточного детонатора (литой заряд из сплава ТГ в металлическом корпусе) и отрезка детонирующего шнура длиной 1 -2 м, один конец которого залит в промежуточном детонаторе.
