Глубина дефекта	Параметры дефекта	Метод ремонта
От 0,3t до 0,7t	Длиной по оси трубы не более 0,5Он
	Длиной по окружности не более 0,6 длины окружности трубы
От 0,1t до 0,3t	Длиной по оси трубы более 0,5Он Длиной по окружности более 0,6 длины окружности трубы
До 0,1t	На внутренней поверхности трубы и подповерхностные трещины На внешней поверхности трубы	Шлифовка

Иллюстрация методов ремонта трещин (графическое изображение) дана на рис. 4.25.

ля ремонта расслоений, представляющих собой опасные дефекты, а также ремонта опасных изменений толщины стенки применяют метод КМТ.

На рис. 4.26 приведен алгоритм определения методов выборочного ремонта дефектных участков.

В табл. 4.25 приведены рекомендуемые методы ремонта, позволяющие полностью восстановить работоспособность дефектного участка без ограничения срока.

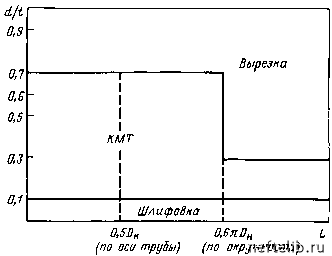

Рис. 4.25. Графическое изображение методов ремонта трещин

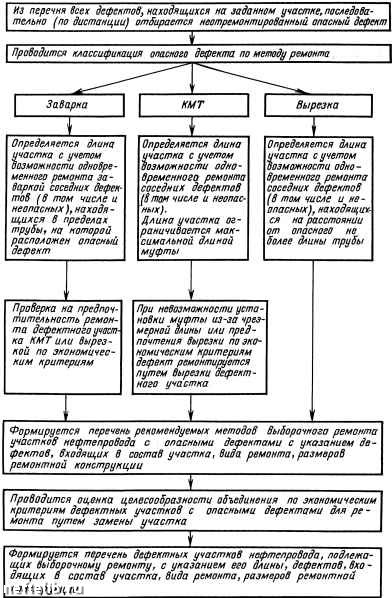

Рис. 4.26. Алгоритм определения методов выборочного ремонта дефектных участков

Методы ремонта трещин

4.7. СВАРОЧНЫЕ РАБОТЫ

Сварочные работы на нефтепроводах в процессе капитального ремонта проводятся с целью усиления кольцевых швов, восстановления стенки труб, приварки накладных элементов (муфт, заплат) штуцеров, катодных выводов, шунтирующих перемычек.

При всех видах сварочных работ обязательно проведение следующих мероприятий:

назначение лиц, ответственных за подготовку нефтепровода к проведению сварочных работ;

назначение лиц, ответственных за подготовку и проведение сварочных работ;

подготовка сварочных материалов, оборудования и инструментов;

проверка состояния воздушной среды на месте проведения сварочных работ;

подготовка поверхностей свариваемых деталей (снятие фаски с накладных усилительных элементов, зачистка поверхности труб);

внешний осмотр, классификация дефектов, измерение толщины стенки труб нефтепровода в местах предполагаемой сварки;

контроль качества сварки;

определение перечня и выполнение противопожарных мероприятий.

При ремонте нефтепровода необходимо оставить технологический разрыв между местом производства земляных, очистных и изоляционно-укладочных работ и местом производства сварочных работ. Этот разрыв должен исключить возможность передачи механических колебаний от места производства очистных и изоляционно-укладочных работ, поступление паров нефти и нефтепродуктов на место сварки. Величина разрыва должна составлять не менее 300 м.
