При работе на склонах и откосах высотой более 3 м и крутизной более 45°, а при влажных грунтах - крутизной более 30° рабочие должны пользоваться предохранительным поясом с пеньковым канатом. Один конец каната прикрепляется с помощью крюка с карабином к предохранительному поясу рабочего, а второй конец - к наземной опоре или металлическому штырю, заделанному в вертикальный шнур, пробуренный на глубине не менее 0,5 м.

Использование гусеничных машин в горных условиях связано с опасностью их бокового скольжения на косогорах. В связи с этим необходимо наваривать на траках дополнительные продольные грунтозацепы.

Применение одноковшовых экскаваторов в горных условиях требует особой осторожности и строгого выполнения условий эксплуатации, указанных в паспорте машины.

Кроме того, необходимо:

заранее выравнивать путь, по которому должен пройти экскаватор;

на уклонах при работе или смене навесного оборудования, когда платформа экскаватора развернута поперек гусениц, во избежание опрокидывания в сторону противовеса разворачивать поворотную часть машины в сторону подъема или выкладывать под противовесом опорную клеть из шпал или бревен;

при работе на участках с уклоном более 15° закреплять одноковшовые экскаваторы анкерами (якорями). Способ ан-керовки и число удерживающих механизмов определяются в зависимости от крутизны и длины склона, характера и состояния грунта, направления разработки грунта, а также марки механизмов.

Оценка устойчивости работающих механизмов (экскаваторов, трубоукладчиков, тракторов) производится проверочным расчетом.

Во избежание опрокидывания не допускается работа трубоукладчика на поперечных уклонах более 7° и продольных уклонах более 15° без специального якорения.

При движении по узким дорогам трубоукладчик с откинутым контргрузом может опрокинуться в сторону контргруза; поэтому необходимо страховать его тросом, соединенным с трактором, выполняющим роль якоря.

ЗЕМЛЯНЫЕ РАБОТ1

При разработке и планировке грунта двумя и более машинами, идущими друг за другом, необходимо соблюдать расстояние между ними не менее 14 м.

Во избежание повреждения нефтепровода ковшом экскаватора, не приспособленным для полного вскрытия, следует разрабатывать грунт на расстоянии 0,15 - 0,20 м до верхней и боковых образующих трубы.

Если при вскрытии нефтепровода появилась течь, необходимо прекратить вскрышные работы, по возможности удалить механизмы или заглушить экскаватор и работающие вблизи выхода нефти механизмы, персоналу покинуть опасную зону, доложить о случившемся руководителю работ и диспетчеру РУМН (оператору перекачивающей станции) и принять меры по предотвращению растекания нефти. Место разлива нефти должно быть ограждено предупредительными знаками и надписями: "С огнем не приближаться!", "Не курить!", "Опасно - нефть!", а в ночное время необходимо выставить сигнальные фонари.

При вскрытии траншеи экскаватором грунт должен выбрасываться на расстояние не менее 0,5 м от бровки траншеи в сухих и связанных грунтах и не менее 1 м в песчаных и увлажненных грунтах.

При работе экскаватора не разрешается производить какие-либо другие работы со стороны разрабатываемой траншеи и находиться людям ближе 5 м от зоны максимального выдвижения ковша [25].

Разработка грунта в непосредственной близости от действующих подземных коммуникаций допускается вручную только лопатами, без резких ударов. Пользоваться ударными инструментами запрещается.

Запрещается эксплуатация экскаваторов, кранов-трубоукладчиков, бульдозеров и других машин после истечения срока периодического освидетельствования.

Перед началом работ по сооружению котлована для подключения вновь построенного участка трубопровода, замене дефектного участка трубы, дефектной арматуры и соединительных деталей трубопровода необходимо определить положение нефтепровода в грунте трубоискателем или другими методами и осуществить разбивку его границ.

Размеры котлована должны обеспечивать производство работ по замене дефектного участка трубы или подключению нового (вырезка, центровка труб, сварка неповоротных сты-

ков, изоляция и др.), возможность работы трубоукладчика или крана с допустимым вылетом стрелы. Глубина котлована должна быть такой, чтобы от нижней образующей трубы до его дна было не менее 0,5 м. Крутизна откосов также зависит от грунта и глубины котлована.

Земляные работы на участках с поперечным уклоном не более 8° и с продольным уклоном до 15° выполняются механизмами на гусеничном и колесном ходу обычными методами. На косогорах с поперечным уклоном более 8° и продольным более 1 5° необходимо обеспечивать устойчивость работающих механизмов путем устройства полок и (или) ан-керовкой.

С этой целью необходимо прикреплять работающий механизм стальным канатом (тросом) к находящимся на вершине склона (или выше по склону) лебедкам, тракторам и другим механизмам, выполняющим роль якоря. Примерная схема закрепления приведена на рис. 7.1 (лебедка может быть заменена гусеничным механизмом, обеспечивающим надежную анкеровку экскаватора, трубоукладчика и т.д.). Лебедку устанавливают на заранее подготовленный фундамент либо на площадку и надежно ее закрепляют.

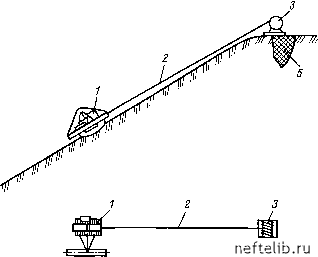

Рис. 7.1. Схема анкеровки трубоукладчика при помощи лебедки:

1 - трубоукладчик; 2 - трос (крепится к фаркопу трубоукладчика); 3 лебедка
