Глубина дефекта	Параметры дефекта	Метод ремонта
Менее 0,1t	С остаточной толщиной стенки не менее 5 мм, площадью не более Dt и длиной не более 2Dt	Заварка Шлифовка

Примечание. t - номинальная толщина стенки трубы.

Методы ремонта дефектов потери металла и рисок на внутренней поверхности трубы

Таблица 4.22

Иллюстрация методов ремонта дефектов потери металла и рисок на внешней поверхности трубы дана на рис. 4.23.

Иллюстрация методов ремонта дефектов шва дана на рис.

4.24.

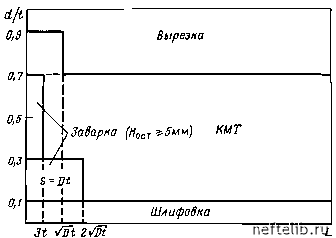

Рис. 4.23. Графическое изображение методов ремонта дефектов (потери металла и рисок) на внешней поверхности трубы:

S - площадь дефекта; t - номинальная толщина стенки; D - максимальный линейный размер одиночного дефекта

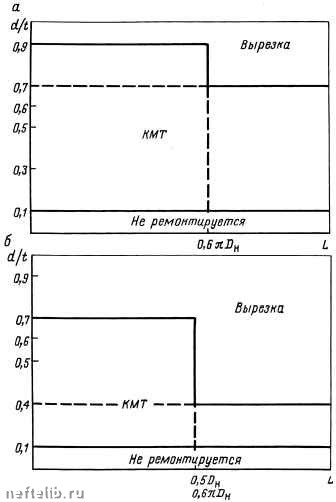

Рис. 4.24. Графическое изображение методов ремонта дефектов шва:

а - ремонт поперечных швов (стыков); б - ремонт спиральных и продольных швов (0,5Он - на оси трубы на длине 1,5Он для спирального шва и на длине 1,0Он для продольного шва; 0,6пОн - по окружности трубы для спирального шва)

Методы ремонта дефектов шва

Тип шва

Поперечный

Приварка арматуры (вантуз, задвижка и т.д.) Спиральный

Продольный

Глубина дефекта

Более 0,9t

От 0,7t до 0,9t

От 0,1t до 0,7t До 0,1t

Более 0,1t До 0,1t

Более 0,7t От 0,3t до 0,7t

От 0,1t до 0,3t

До 0,1t

Более 0,7t От 0,3t до 0,7t

От 0,1t до 0,3t

До 0,1t

Параметры дефекта

Суммарной длиной по окружности более 0,6 длины окружности трубы

Суммарной длиной по окружности не более 0,6 длины окружности трубы

Метод ремонта

Вырезка

Не ремонтируется Вырезка Не ремонтируется Вырезка

Суммарной длиной по окружности более 0,6 длины окружности трубы или более 0,5 по оси трубы на длине 1 ,5 Суммарной длиной КМТ

окружности не более 0,6 длины окружности трубы и не более 0,5 по оси трубы на длине 1,

Не ремонтируется

Вырезка

Суммарной длиной более 0,5 по оси трубы на длине 1 ,0

Суммарной длиной не более 0,5 по оси трубы на длине 1 ,0

Не ремонтируется

Методы ремонта трещин

Таблица 4.24
