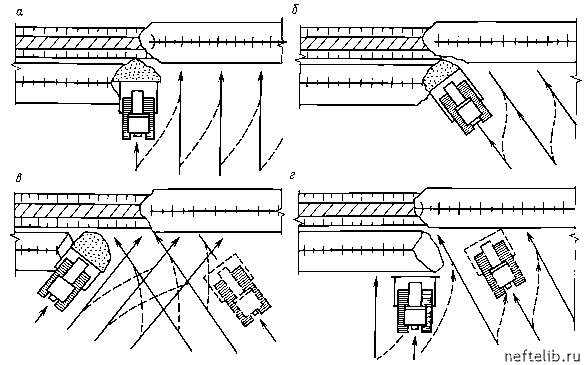

Рис. 3.12. Схема производства работ по засыпке уложенного в траншею нефтепровода бульдозером:

t - прямолинейными проходами; • - косопоперечными параллельными проходами; , - косоперекрестными проходами; „ - комбинированным способом

Рекультивация строительной полосы после засыпки ремонтируемого участка нефтепровода должна осуществлятьсяя в процессе строительства нефтепровода в сроки, устанавливаемые органами, предоставляющими земельные участки в пользование в соответствии с проектом.

Укладка вновь прокладываемого участка нефтепровода в прежнее проектное положение после демонтажа заменяемого участка нефтепровода

Ремонт участка нефтепровода с заменой труб при укладке вновь прокладываемого участка нефтепровода в прежнее проектное положение требует длительной остановки действующего нефтепровода, поэтому он применим:

при небольших участках замены;

при возможности отключения заменяемого участка на продолжительное время без ущерба объему приема-поставки нефти (при перераспределении объема перекачиваемой нефти по другим нефтепроводам и направлениям, сезонности работы нефтепроводов, например, для подачи нефти на перевалочную нефтебазу, а также небольших объемах перекачки и значительных объемах резервуарной емкости для размещения нефти на предыдущих и последующих участках нефтепровода);

на участках прокладки нефтепровода в скальных грунтах, когда габариты разработанной траншеи при строительстве не позволяют его отремонтировать.

во всех случаях состав и последовательность работ таковы:

отключение демонтируемого участка и освобождение его от нефти;

вскрытие демонтируемого участка; демонтаж отключенного участка;

очистка траншеи от следов, пятен нефти, попадание которой возможно при демонтаже труб;

при необходимости заглубление траншеи на новую проектную отметку;

монтаж вновь прокладываемого участка нефтепровода;

подключение вновь прокладываемого участка нефтепровода к действующему нефтепроводу и пуск нефтепровода в работу.

Способы производства земляных работ при укладке вновь прокладываемого участка в траншею и вскрытии отключенного и демонтируемого участка нефтепровода определяютсяя

проектом, регламентируются требованиями СНиПа по земляным сооружениям, Правилами капитального ремонта магистральных нефтепроводов и во многом сходны с процессом работ при укладке вновь прокладываемого участка нефтепровода в отдельную траншею.

К началу работ по рытью траншеи со вскрытием нефтепровода должны быть получены:

письменное разрешение на право производства земляных работ по ремонтируемому участку нефтепровода от предприятия - владельца (эксплуатирующей организации) вскрываемого (ремонтируемого) нефтепровода и предприятий - владельцев (эксплуатирующих организаций) других коммуникаций, находящихся в одном техническом коридоре и в полосе отвода земель;

проект производства земляных работ;

наряд-допуск экипажам экскаваторов и бульдозеров на производство работ.

Перед разработкой траншеи следует воспроизвести (восстановить) разметку оси вскрываемого нефтепровода с установкой вешек не реже 50 м.

Земляные работы начинаются со снятия плодородного слоя почвы экскаватором или бульдозером и размещения его в отдельном отвале. Минимальная ширина полосы снимаемого слоя согласно требованиям существующих нормативных документов должна приниматься равной ширине траншеи поверху плюс 0,5 м в каждую сторону. Отвал плодородного слоя должен вписываться в полосу отвода земли, которая практически будет зависеть от многих условий и, прежде всего, от условий согласования с владельцами других коммуникаций (или организациями, их эксплуатирующими), которые могут попасть (попадают) в полосу отвода. Владельцы или организации, эксплуатирующие эти коммуникации, могут не дать согласия на размещение отвала или работы вскрышной техники над своими коммуникациями. В таких случаях плодородный слой почвы укладывается в отвал на полосу монтажных работ и разравнивается.

Размеры вскрываемой траншеи устанавливаются проектом в зависимости от диаметра трубопровода, глубины его заложения, характеристики грунтов, гидрогеологических условий, вскрышной техники и способа вскрытия траншеи.

Ширина траншеи понизу будет зависеть от применяемой вскрышной техники и способа вскрытия траншеи.

Наиболее эффективно применение специального вскрышного экскаватора непрерывного действия. Такие экскаваторы
