с выпуклыми кривыми искусственного гнутья выполняются также в три этапа (рис. 6.16).

Этап 1. Работы, выполняемые в летнее время, до промерзания грунта:

уточнение положения нефтепровода;

снятие плодородного слоя грунта, перемещение его во временный отвал по одну сторону траншеи и планировка полосы в зоне прохода ремонтной техники;

разработка траншеи до нижней образующей нефтепровода в необходимых случаях методом сверху вниз и размещение отвала грунта по другую сторону траншеи;

ручная доработка грунта вокруг нефтепровода;

визуальный осмотр, обследование дефектных мест по данным внутритрубной дефектоскопии и при необходимости их срочный ремонт;

установка защитных ограждений в случаях, предусмотренных документацией на ремонтные работы.

Этап 2. Работы, выполняемые в зимнее время:

очистка от снега траншеи и зоны прохода ремонтной техники на суточный объем выполнения ремонтных работ;

подъем, очистка и укладка нефтепровода на лежки (укладка на лежки начинается с центра кривой к периферии, затем выполняется укладка на лежки примыкающих участков кривой протяженностью не менее 40 м);

сплошной визуальный осмотр состояния стенки нефтепровода;

выполнение сварочных работ (при необходимости); нанесение изоляционного покрытия вручную; нанесение защитной обертки; контроль качества изоляционного покрытия; снятие с лежек в обратном порядке;

нанесение изоляции на местах опирания нефтепровода на лежки;

визуальный осмотр дна траншеи и уборка крупных комьев, при необходимости подсыпка мягкого грунта; укладка нефтепровода.

Этап 3. Работы, выполняемые после оттаивания отвалов грунта:

осмотр и контроль качества изоляционного покрытия, при необходимости ремонт дефектных участков; засыпка траншеи грунтом; рекультивация плодородного слоя почвы. При разработке траншей необходимо руководствоваться

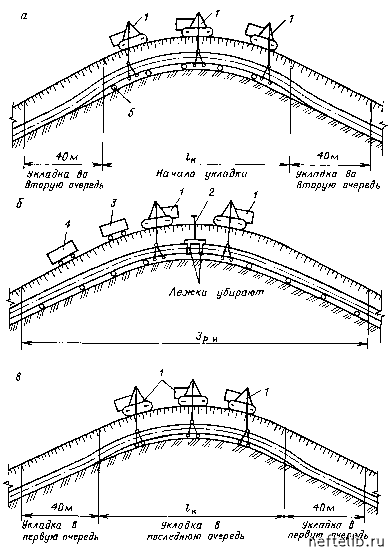

Рис. 6.16. Схема выполнения технологических операций при ремонте выпуклых кривых искусственного гнутья:

а - укладка на лежки; б - очистка, ремонт стенок, изоляция; , - снятие с лежек и укладка в траншею; 1 - трубоукладчик; 2 - очистная машина; 3 - дефектоскопическая лаборатория; 4 - сварочный агрегат; 5 - лежки; Зри - зона ручной изоляции

требованиями действующих Правил капитального ремонта подземных нефтепроводов.

Максимальная глубина промерзания грунта при разработке траншеи специальными вскрышными или одноковшовыми экскаваторами не должна превышать соответственно 0,1 и 0,25 м.

Схема размещения отвалов грунта выбирается в зависимости от взаимного расположения параллельно проложенных трубопроводов и других коммуникаций, возможного направления движения ремонтной колонны и устанавливается для каждого участка в ППР.

При разработке траншеи без рекультивации почвы разра-батхваемый грунт размещается в двух отвалах по обе стороны траншеи с целью предотвращения возможного наезда автотракторной техники на вскрытый нефтепровод.

На низких участках трассы для отвода грунтовых и талых вод необходимо предусмотреть отдельные котлованы.

Длина вскрытого участка устанавливается согласно расчету на продольную устойчивость. Длина перемычек между вскрытыми участками должна быть не менее 1 0 м.

Засыпка траншей производится после оттаивания отвалов минерального грунта.

При наличии горизонтальных кривых на нефтепроводе сначала засыпают криволинейный участок, а затем остальную часть, причем засыпку криволинейного участка начинают с середины, двигаясь поочередно к его концам.

После оттаивания отвала выполняют рекультивацию плодородного слоя почвы на полосе отвода.

Подъем и укладку нефтепровода разрешается производить только в присутствии лица, ответственного за производство этих работ.

Перед подъемом должны быть выполнены все мероприятия, предусмотренные в проекте производства работ, обеспечивающие безопасность его проведения и предотвращение аварийных ситуаций. Подъем нефтепровода следует осуществлять плавно, без рывков и резких колебаний. Расчетные нагрузки на крюках трубоукладчиков контролируют динамометрами. Начало (или конец) приподнимаемого участка трубопровода должно находиться от линейных задвижек или других мест защемления на расстоянии не менее 40 м.

Во время ремонтных работ по замене изоляционного покрытия в конце смены нефтепровод необходимо укладывать на лежки или на передвижные опоры, исключив боковые перемещения.
