боте по засыпке нефтепровода, уложенного в отдельную траншею.

Укладка вновь прокладываемого участка нефтепровода в совмещенную траншею рядом с заменяемым

Укладку вновь прокладываемого участка нефтепровода в совмещенную траншею рядом с заменяемым применяют в случаях, когда: разработка отдельной траншеи из-за стесненных условий невозможна, при этом замене подлежит участок значительной протяженности, а остановка работающего нефтепровода на значительное время недопустима из-за его большой загруженности; при любой загруженности нефтепровода, если по нему прокачивается высококачественная нефть, имеющая специфические свойства, не заменимая другой нефтью для потребителя, или если нефтепровод является основной транспортной магистралью для поставки нефти нефтеперерабатывающим заводам, перевалочной нефтебазе и наливным пунктам (рис. 3.13).

Укрупненно процесс работы состоит из следующих операций:

разработки траншеи на участке в непосредственной близости от заменяемого нефтепровода;

укладки вновь прокладываемого участка с засыпкой траншеи, подключения его к действующему нефтепроводу и пуска в работу;

вскрытия и демонтажа заменяемого участка нефтепровода с последующей засыпкой траншеи и рекультивацией.

Способы производства земляных работ при укладке вновь прокладываемого участка нефтепровода в совмещенную траншею определяются проектом, регламентируются требованиями СНиПа по земляным работам, правилами капитального ремонта магистральных нефтепроводов и поэтапно сходны:

при разработке траншеи для укладки нового участка нефтепроводов - с процессом укладки вновь прокладываемого участка нефтепроводов в отдельную траншею;

при разработке траншеи для демонтажа заменяемого участка - с процессом демонтажа нефтепровода для укладки нового участка в прежнее проектное положение.

Тем не менее имеются и определенные отличия, которые зависят от состава и состояния грунта, их увлажненности, диаметра демонтируемого нефтепровода, возможности повторного использования демонтируемых труб, глубины заложения вновь монтируемого участка по отношению к отключаемому.

0,000

2 Ш-Ш

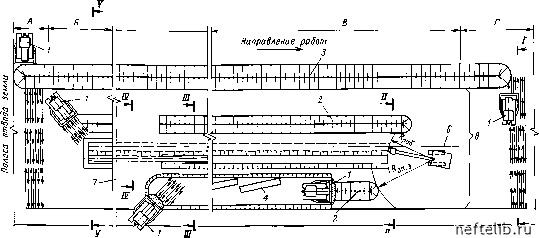

Рис. 3.13. Схема производства земляных работ при ремонте с заменой труб путем укладки в совмещенную траншею:

1 - бульдозер; 2 - отвал минерального грунта; 3 - отвал почвенно-растительного слоя грунта; 4 - секция труб; 5 - экскаватор; 6 - ось заменяемого участка трубопровода; 7 - ось прокладываемого трубопровода; 8 - полоса снятия почвенно-растительного слоя; 9 - ось движения экскаватора; 10 - насыпь для прохода техники; - рабочий ход бульдозера; -

холостой ход бульдозера; А, Б, В, Г, Копз и Яраб - см. рис. 3.10

Учитывая, что обычно замене таким способом подлежат участки значительной протяженности и этот процесс длительный, занимающий иногда полностью весь ремонтный сезон, а демонтаж заменяемого участка нефтепровода возможен только после подключения вновь построенного участка в работу, фактически демонтаж осуществляется на следующий год, а иногда через много лет после отключения. Поэтому расстояние между новым участком нефтепровода и участком, подлежащим демонтажу, должно быть таким, чтобы при работах по вскрытию заменяемого участка и его демонтажу не повредить действующий нефтепровод. Это расстояние определяется в зависимости от способа демонтажа и применяемой вскрышной техники.

В любом случае необходимо обеспечить:

расстояние между вновь прокладываемыми и заменяемыми участками нефтепровода не менее 0,5 м для возможности осмотра и проведения аварийно-восстановительных работ на действующем нефтепроводе;

укладку вновь прокладываемого участка на глубину не выше заменяемого участка для предотвращения его повреждения при вскрытии демонтируемого нефтепровода и "сползания" на ложе демонтируемого нефтепровода;

при разработке траншеи для вновь прокладываемого участка нефтепровода толщину земляного покрова сбоку и сверху действующего нефтепровода не менее 0,2 м для предотвращения его повреждения в период укладки нового участка;

при демонтаже заменяемого нефтепровода толщину земляного покрова над действующим нефтепроводом даже после осыпания грунта при выемке не менее 0,2 м для предотвращения повреждения действующего трубопровода в процессе демонтажа заменяемого участка и засыпке траншеи.

К началу разработки траншеи для укладки вновь прокладываемого участка нефтепровода следует получить письменное разрешение на право производства земляных работ от предприятия - владельца (эксплуатирующей организации) ремонтируемого нефтепровода и предприятий - владельцев (экс-
