щее при подъеме трубопровода или при осадке опор; W - осевой момент сопротивления; Мвр - изгибающий момент в ве тикальной плоскости от п едва ительного уп угого изгиба нефтеп овода (выполненного в п оцессе ст оительства); М г - изгибающий момент в горизонтальной плоскости от п едва ительного уп угого изгиба.

В подкоренном выражении сумма в скобках является алге-б аической.

При определении продольных напряжений учитхваются напряжения, возникающие от внутреннего давления, изменения температуры в стенках труб, упругого изгиба трубопровода во время строительства, изгиба нефтепровода в процессе емонта, а также вследствие не авноме ной осадки (г унта) основания.

Нормативная масса ремонтных машин и механизмов устанавливается согласно паспортам и инструкциям по эксплуатации.

Но мативное давление т анспо ти уемого п одукта на е-монтируемом участке нефтепровода определяется гидравлическим расчетом (согласно проектной документации).

Суммарное продольное напряжение в стенке нефтепровода определяется по формуле

асум.пр = + at + аи + а8 + аост, мПа, (4.23)

где апр - продольное напряжение от внутреннего давления в нефтепроводе; at - напряжение от разности температур нефтепровода во время укладки (сварки в непрерывную нить) и металла труб в процессе ремонта; аи - продольное напряжение от изгиба нефтеп овода, возникающего в п оцессе е-монта и за счет п едва ительного уп угого изгиба; аост - остаточные продольные напряжения в стенке трубопровода, определяется экспериментально; а8 - напряжение от удлинения нефтепровода в процессе ремонта (появляющиеся при осадке основания нефтепровода, при его подъеме).

Формула (4.23) представляет собой алгебраическую сумму: растягивающие напряжения принимаются со знаком "плюс", а сжимающие - со знаком "минус".

Основное сочетание асчетных и но мативных наг узок и воздействий устанавливается исходя из одновременного действия длительных и кратковременных нагрузок и воздействий.

4.4.2. РАСЧЕТ НАПРЯЖЕНИЙ, ВОЗНИКАЮЩИХ В НЕФТЕПРОВОДЕ ПРИ РЕМОНТЕ С ПОДЪЕМОМ В ТРАНШЕЕ

Решение задачи по определению напряжений, возникающих при ремонте нефтепровода с его подъемом, выполнено с использованием дифференциального уравнения упругой линии балки. На рис. 4.1 представлена расчетная схема подъема трубопровода. В результате решения дифференциального уравнения найдено общее уравнение упругой линии для приподнятой части трубопровода, которое позволяет определить напряжения, возникающие в трубопроводе при любом виде и количестве действующих на него внешних сил.

Формулы устанавливают зависимость напряжений в опасных сечениях от числа поддерживающих трубопровод трубоукладчиков и высоты подъема трубопровода.

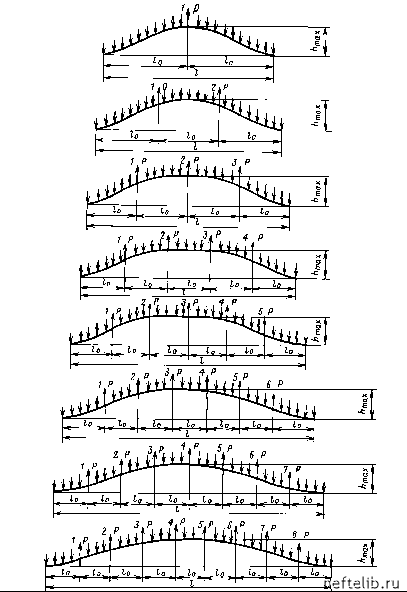

Расчеты позволяют подобрать необходимый режим подъема и укладки ремонтируемого трубопровода исходя из заранее заданных напряжений и наличия технических средств. С помощью полученных формул обеспечивается рациональное использование грузоподъемности трубоукладчиков и обоснованное размещение их по длине приподнятой части трубопровода. Итоговые формулы для определения технологических параметров ремонтной колонны, включая расчетные схемы, при подъеме трубы от одного до десяти трубоукладчиками представлены в табл. 4.2.

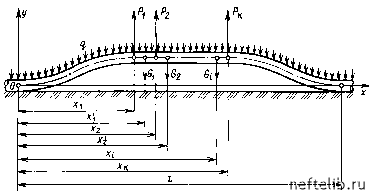

Рис. 4.1. Расчетная схема подъема нефтепровода:

Р1, Р2, Р3, Рк - усилия подъема нефтепровода; G1, G2, G- - вес ремонтных машин, установленных на нефтепроводе; д - вес единицы длины нефтепровода с перекачиваемым продуктом; x - расстояние от ремонтных машин, грузоподъемных механизмов до изогнутого участка; 1 - длина изогнутого участка

Формулы для определения напряженного состояния трубопровода

Схема подъема
