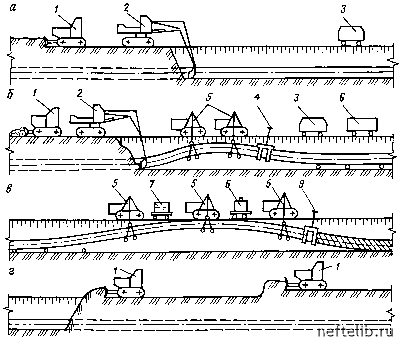

Рис. 6.14. Схема расстановки машин и механизмов и выполненияя технологических операций при ремонте нефтепровода с укладкой на лежки в зимнее время:

а - I этап (снятие плодородного слоя, разработка траншеи, визуальный осмотр и контроль сварных швов); б - II этап (очистка траншеи от снега, подъем трубопровода, очистка его, укладка на лежки, выполнение сварных швов); , - II этап (нанесение грунтовки и нового изоляционного покр ытия); „ - III этап (засыпка траншеи грунтом и рекультивация плодородного слоя почвы); 1 - бульдозер; 2 - экскаватор; 3 - дефектоскопическая лаборатория; 4 - очистная машина; 5 - трубоукладчик; 6 - сварочный агрегат; 7 - электростанция; 8 - емкость с грунтовкой; 9 - изоляционная машина

визуальный осмотр дна траншеи и уборка крупных комьев, при необходимости подсыпка мягкого грунта; укладка нефтепровода.

Этап 3. Работы, выполняемые после оттаивания отвалов грунта:

откачка воды из траншеи (при ее наличии); осмотр и контроль качества изоляционного покрытия, при необходимости ремонт дефектных участков; засыпка траншеи грунтом; рекультивация плодородного слоя почвы.

Технологические операции ремонта участка нефтепровода с вогнутыми кривыми искусственного гнутья включают три этапа (рис. 6.15).

Этап 1. Работы, выполняемые в летнее время, до промерзания грунта:

уточнение положения нефтепровода;

снятие плодородного слоя почвы, перемещение его во временный отвал по одну сторону траншеи и планировка полосы в зоне прохода ремонтной техники;

разработка траншеи до нижней образующей нефтепровода в необходимых случаях методом сверху вниз и размещение отвала грунта по другую сторону траншеи;

ручная доработка грунта вокруг нефтепровода;

визуальный осмотр и обследование дефектных мест по данным внутритрубной дефектоскопии и при необходимости их срочный ремонт;

установка защитных ограждений в случаях, предусмотренных документацией на ремонтные работы.

Этап 2. Работы, выполняемые в зимнее время:

очистка от снега траншеи и зоны прохода ремонтной техники на суточный объем выполнения ремонтных работ;

подъем, очистка и укладка нефтепровода на лежки (укладка трубопровода на лежки начинается с прилегающих к кривой участков не менее чем в 40 м от ее начала и конца, затем выполняется укладка кривой на лежки);

сплошной визуальный осмотр стенки нефтепровода;

выполнение сварочных работ (при необходимости);

нанесение изоляционного покрытия вручную;

нанесение защитной обертки;

контроль качества изоляционного покрытия;

снятие лежек в обратном порядке;

нанесение изоляционного покрытия в местах опирания нефтепровода на лежки;

визуальный осмотр дна траншеи и уборка крупных комьев, при необходимости подсыпка мягкого грунта;

укладка нефтепровода.

Этап 3. Работы, выполняемые после оттаивания отвалов грунта:

откачка воды из траншеи (при наличии);

осмотр и контроль качества изоляционного покрытия, при необходимости ремонт дефектных участков; засыпка траншеи грунтом; рекультивация плодородного слоя почвы. Технологические операции ремонта участка нефтепровода

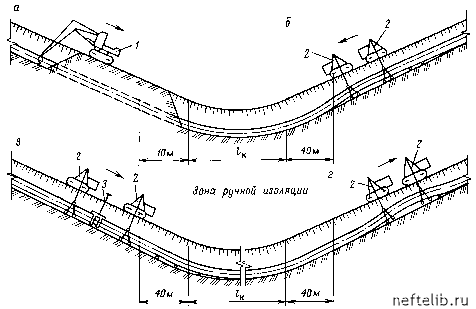

Рис. 6.15. Схема выполнения технологических операций при ремонте вогнутых кривых искусственного гнутья: t - разработка грунта; • - укладка трубопровода на лежки; , - очистка; „ - снятие с лежек; 1 - экскаватор; 2 - трубоукладчик; 3 - очистная машина
